1、皮带机保护装置（皮带机保护装置系统图）

6月，安全生产月，这一年即将过半，接下来我们就要逐步进入夏季的高温天气了。当“高温”、“雨季”、“生产”三个词叠加到一起，安全便显得格外重要。

皮带输送机是砂石骨料线上必不可少的设备，本文介绍6种安全保护装置，以便尽可能的保护输送带正常运转，不耽误生产，快来看看你家皮带机上少哪个吧！

1、逆止器

一定条件下，皮带机倾斜角超过一定值需加上，防止停电时皮带倒转物料倒流，避免物料洒落以及产生安全事故。可安装到滚筒轴上，或者减速机自带逆止器。

2、拉绳开关（紧急开关）

拉住钢丝绳实现开关的动作，用作紧急停机使用，属于安全开关，布置在机身整个长度上。皮带输送机出现紧急状况时，在任意位置都可紧急停止输送机，有单侧布置和双侧布置，一般和走道配合一起使用。

3、跑偏开关

检测皮带是否跑偏，发出轻微报警或者停机信号。跑偏会损伤皮带，也会造成安全事故。跑偏开关需成对购买和安装，如下图，一般头尾各一组。

关于皮带机跑偏是用户问的较多的一个问题，小编在《皮带输送机胶带跑偏的15种原因及调整方法，全在这了，赶紧收藏！》一文介绍过原因和调整方法，有兴趣可直接点击查阅。

4、打滑开关（速度开关）

检测皮带是否和头部滚筒打滑，打滑发生后，输送带速度会下降。当运量超载、皮带张紧力不够、或者驱动滚筒胶层磨完后，易出现打滑。可监测输送带速度（也是计算转速）或者监测滚筒转速。

5、溜槽防堵塞开关

检测头部漏斗内物料是否堆积过满，当过满后物料压迫开关发出信号。安装在出料斗（头部漏斗）的物料抛不到的侧面。

6、撕裂检测开关

检查胶带撕裂的器件离胶带非工作面很近，胶带如果发生撕裂事故，即使没有洒料，胶带下沉部分会使器件发出停机信号。安装在输送带下面。

注意：皮带机长度越长，越具有使用价值。

以上便是今天介绍的6种安全保护装置，如果您家的皮带机经常出现打滑、断带、撕裂、跑偏等问题，不妨试试加上对应的保护装置，一旦再次出现可以及时止损，避免更大的损失。

2、接近开关非接触式皮带打滑保护装置

接近开关是一种常用的利用电涡流原理的位置开关，以金属为被测物体，当被测物体接近探头时，一旦二者距离小于某一数值，接近开关动作，开闭状态改变，发出接近信号；当被测物体远离探头时，一旦二者距离大于某一数值，接近开关再次动作。接近开关不需要与被测物体发生接触，无机械损伤的风险。

下面分析接近开关的工作机理。接近开关电路主要由振荡电路、检波电路、输出电路三部分构成。振荡电路以LC信号发生器为主，在接通电源后，LC谐振产生高频信号；检波电路设电感，感应出测量电压，测量电压经二极管整流后送至三极管并提供偏置电流，该三极管的集电极和发射极快速放电；输出电路设晶闸管，晶闸管的门极与检波电路三极管集电极相连，晶闸管阳极经输出继电器线圈后接电源正极。在LC振荡电路振荡稳定时，晶闸管的门极电压为零，晶闸管为关断状态，输出继电器线圈失电，触点不动作。当有金属物体靠近探头时，高频交变磁场能量传递给金属物体，在其表面产生电涡流，LC电路参数发生变化，谐振停止，检波电路中的电感检测到电压为零，晶闸管的门极具备正偏置电压，晶闸管转为导通状态，输出继电器线圈得电，触点动作。

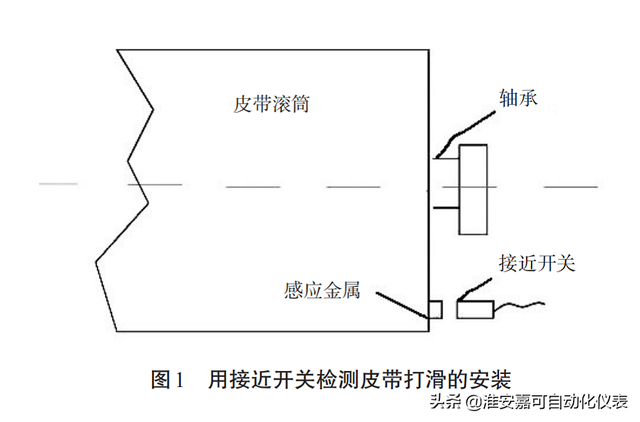

接近开关式皮带打滑保护装置的安装方法如下：在皮带滚筒侧面圆周内侧焊接感应金属，之后将接近开关安装于皮带滚筒侧面的下方，保证皮带滚筒转动时感应金属能与接近开关探头相对，二者之间的距离通常为6～10 mm。安装方式如图1所示。

接近开关检测皮带打滑保护的方法主要有两种，第一种是“接近开关连续动作+PLC计数运算”的方法，第二种是“接近开关内置芯片+打滑总信号”的方法。对于第一种方法，感应金属每次经过接近开关时，接近开关继电器动作，皮带正常运转时，接近开关连续动作，将连续开关信号送入PLC计数。根据皮带具体参数，可计算出固定时间内接近开关应动作的次数，将其与PLC同时间段内的计数值相比，若送入PLC动作的次数减少至一定比例，可由PLC程序判定皮带打滑，PLC向皮带电机配电柜发出停车指令。对于第二种方法，市场上有较为成熟的产品，以ThermoFisher公司制造的Ramsey 60-23P型打滑开关为例，该产品将接近开关、计数电路和内置芯片集成于铁盒内并良好密封，采用220 V交流电源供电，可检测1～10 Hz的计数脉冲，使用内置旋钮设置额定皮带运行速度下的脉冲频率，当皮带打滑时，计数电路收到的脉冲减少，若低于脉冲频率设定值，由内置芯片发出打滑总信号指令，此时该开关的打滑总信号由闭点变为开点，送至控制系统。

接近开关非接触式皮带打滑保护装置可避免机械损伤，目前已得到比较普遍的使用，但相比接触式皮带打滑保护装置，其价格较高。
