1、cad块怎么分解（cad块怎么分解炸开）
我们分解CAD图形的时候，可能会出现分解不了的情况，这种情况的话方法有几种解决方法：
方法一:进入块编辑器选择运行分解
块无法分解可能是我们把对象取消了运行分解，所以我们可以进入快编辑器里面选择运行分解即可。
1、双击块，点击确定，如下图
2、在块编辑器里面ctrl+1打开特性面板
3、找到“块” 在块下面，找到允许分解，把“否”改成“是”
4、保存好，关闭块编辑器，这样就可以分解了
方法二：借助插件进行分解
第一种方法试过试过之后没有效果的话，那么可能这个块是匿名块，所谓的匿名块就是比人加密之后的块，这类块只能借助插件进行分解，这方面的插件比较多，今天就不一一举例，操作方法基本上都是大同小异，比如源泉插件的bbxx bbx等等都是比较好用的
方法三：外部参照
这个准确来说不是方法，外部参照是无法分解的，我们需要通过插件这个参照的文件，进行绑定拆分，以前专门写过些个教程，感兴趣的话可以去翻一下。
今天的文章就介绍到这里，想学习更多CAD技巧或者需要各类CAD插件的可以关注私聊：CAD
2、学会了CAD动态块，我只能说“哎呀，真香！”
什么是CAD动态块？相较于普通图块， CAD动态块上的图形夹点更多，设计师可以利用动态块的夹点对图形进行快速调整，就像变形金刚一样，自由拉伸长度、随心切换隐藏形态等，让CAD设计制图的过程更加高效便捷。今天小编来给大家演示一下如何使用浩辰CAD动态块。
可拉伸的CAD动态块

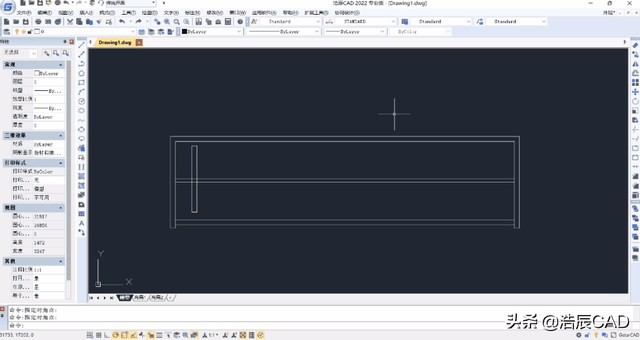

以可拉伸的衣柜图块为例，小编将教大家快速绘制可拉伸的动态块。使用浩辰CAD软件，打开一个衣柜CAD图纸，再把图中衣柜定义成块。
CAD动态块创建步骤

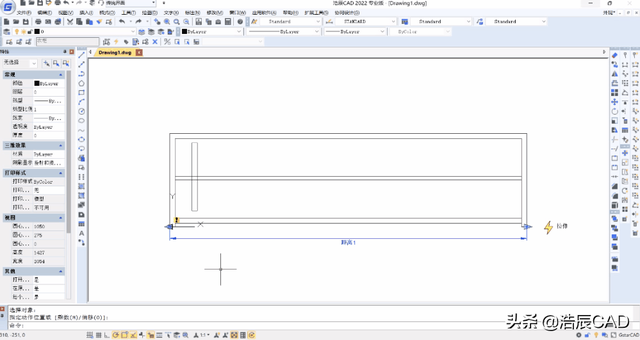

双击该衣柜图块，打开块编辑器，并添加一个线型参数和一个拉伸动作，让图块拥有可拉伸的技能。
CAD动态块创建步骤
添加一个阵列，间距输入150，关闭并保存块编辑。
CAD动态块创建步骤
可切换形态的动态块（可见性）

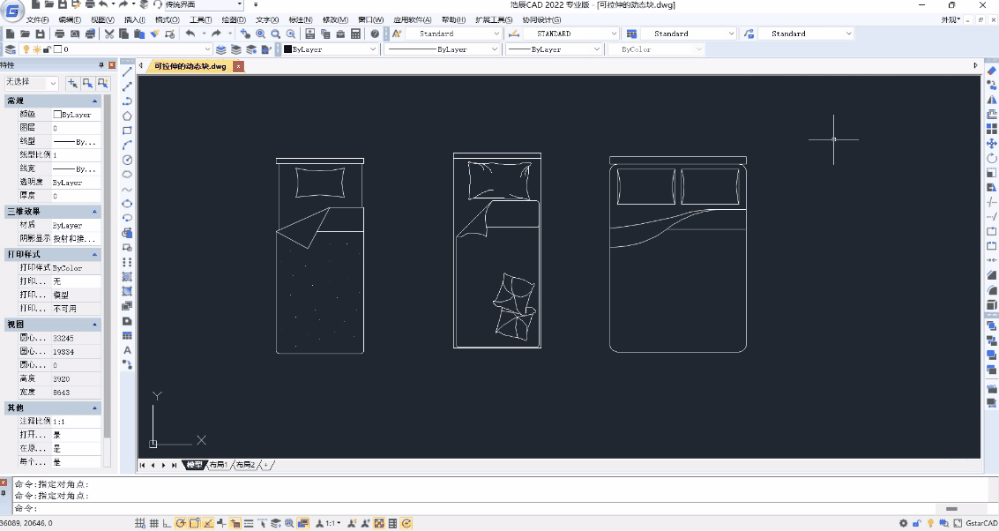

以可切换形态的床图块为例，小编将教大家快速绘制可切换单人床、双人床的动态块。使用浩辰CAD，打开一个有着多种床样式的CAD图纸。
CAD动态块创建步骤

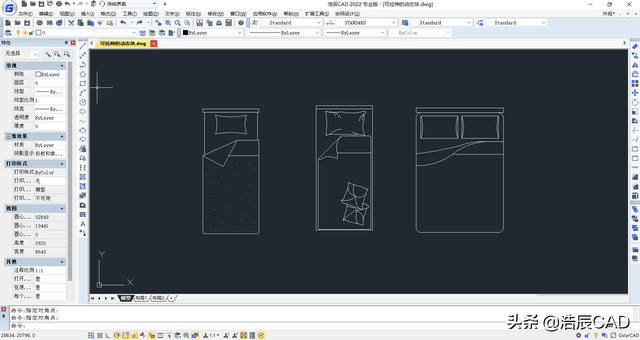

把图中3个床的图形移动至基点重合，并把重合等等图形定义成块。
CAD动态块创建步骤
双击打开块编辑器，添加可见性参数，并新建3个可见性状态，分别为单人床1、单人床2、双人床。
