怎么看施工图纸，施工图纸怎么看（中建267页高清建筑识图指南）

百科 2025-12-27 23:28:58 投稿阅读：1708次

关于【怎么看施工图纸】:施工图纸怎么看（教你如何看懂施工图纸），今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

内容导航：
1、怎么看施工图纸：施工图纸怎么看（教你如何看懂施工图纸）

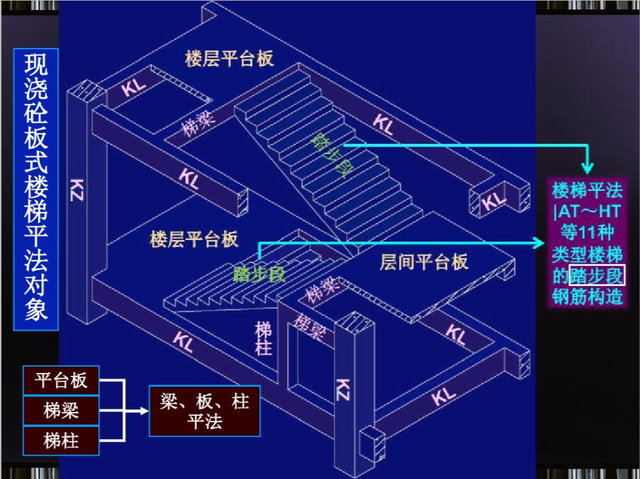

2、干工程连施工图纸都不会看！中建267页高清建筑识图指南，进来学

1、怎么看施工图纸：施工图纸怎么看（教你如何看懂施工图纸）

如何看施工图纸(教你如何理解施工图纸)

施工图是建造房屋的基础，是“工程语言”。它们明确规定了建造什么样的建筑，并规定了形状、尺寸、做法和技术要求。除了多接触本工种的图纸外，有时还需要结合整个工程图纸来看图，这样才能出圈配合，不出错。所以一定要学会看图，才能事半功倍。以下是地图识别的一些基本方法。

(1)循序渐进，拿到图纸后，先看什么，再看什么，要有主次，一般按以下顺序:

(1)首先仔细阅读设计说明，了解建筑的概况、位置、标高、材料要求、质量标准、施工注意事项和一些特殊技术要求，在思想上形成初步印象。

(2)然后看平面图，了解平面图形状、开间、进深、柱尺寸、各种房间布置和交通安排，以及门窗的位置，为建筑形成平面概念，为立面图、剖面图打下良好的基础；

③看立面，了解建筑朝向、层数和建筑高度的变化，以及门窗和外装饰的要求等。

④看剖面图，大致了解剖面图各部分的高程变化和室内情况；

⑤最后看结构图，了解平面、立面、剖面图等建筑图与结构图的关系，加深对整个工程的理解；

⑥另外，根据平面图、立面图、剖面图等中的索引符号。，必须详细阅读细节图或节点图，这样才能把粗细结合起来。

只有循序渐进，才能理解设计意图，理解设计图纸，也就是说，一般情况下要“先看说明书再看图”；最好的顺序是平、立、剖；检查节点和细节；结构对比阅读”，这样才能事半功倍。

(2)作为一个要记住的维度，虽然有各种各样的建筑项目，但都是通过各部分维度的变化，呈现出不同的形状和效果。俗话说，“没有规则，就没有方圆”。如果图纸上没有具体的长、宽、高、径等尺寸，建设者就不能按图施工。

但是图纸上的尺寸很多，混凝土和操作人员没有必要也不可能记住图纸上的所有尺寸。但是，建筑物的一些主要尺寸、规格、型号、主要部件和配件的位置和数量等。，一定要牢牢记住。这样可以加深对设计图纸的理解，有助于施工操作，减少或避免施工失误。

一般来说，应该记住以下尺寸:记住海湾的深度，不要忘记长度和宽度尺寸；记住在纵横轴上，地板的总高度很重要；记住结构的大小，不要弄错组件模型；基础尺寸是关键，结构强度不能少；梁柱截面应记录牢固，门窗洞口应保持完好。

(3)明确关系。看图的时候，一定要搞清楚每幅画之间的关系。因为一张图纸无法详细表达项目各个部分的具体尺寸、做法和要求。必须使用许多图纸从不同的方面表达某一部分的实践和要求。这些不同部分的实践和要求是一个完整建筑的全貌。因此，施工图的图纸之间有着密切的关系。

看图时一定要以平面图中的轴数和位置为基准，做到“手中有图，心中有轴，纷繁复杂，哪儿都不下线”。这是的基本基础和标准。

一般来说，图纸之间的主要关系是:轴线是基准，数字要相互亲吻；标高要圈出，高度要相等；看版块位置，详情参考索引；如果使用标准图，则标记引线；要求和做法，迅速接受指示；以及土建和安装，清理孔洞、沟渠和沟槽；材料和标准，检查相关图纸；还有建筑，前后对比。

因此，找出图纸之间的关系是一个重要的环节，是发现问题、减少或避免错误的基本措施。

(4)抓重点看施工图纸时，作为每张图纸都必须抓的重点，只有抓重点才能抓重点，少出错。一般要把握好以下几个方面。

①方案要点:施工中经常出现的一些错误有一定的共性。比如“门由内而外开，轴线居中，方向东南西北，壁厚几块砖”。门在平面图中有开启方向，但窗没有开启方向，只能通过查看细节来确定。轴线是在墙中间还是在墙中间，哪一层在中间，哪一层在中间，一定要搞清楚，以免引起轴线误差；以免把所有轴线都误认为中心线。房子的朝向必须弄清楚。图纸上有北向箭头的，以北向箭头为准；如果没有北向箭头，则以总平面图和总说明上的方位为准。在建筑总平面图中，应符合上北、下南、左西、右东的规律。还应仔细检查各轴和各部分的壁厚。比如哪面墙是砖，哪面墙是半砖厚，一定不能有错。

(2)在立面图中，一定要掌握门窗洞口的立面尺寸，以免在架设皮杆和预留窗台时出错。

③在剖视图中，应掌握楼层标高和屋顶标高。有些还需要通过剖面图掌握室内入口、内门标高、地板和地板做法、屋顶隔热和防水做法。

④结构图中应掌握设计要求、具体尺寸、位置、基础与墙、梁、柱、板、屋面系统的连接及所用材料。

(5)了解特点工业建筑在设计和施工中有不同的特点，以满足不同的生产工艺要求。因此，当你熟悉每一张施工图时，你必须了解项目的特点和要求，包括以下几个方面:

(1)所需的地基处理方案和技术标准；

②特殊部位的处理要求；

③材料质量标准或特殊材料技术要求；

④需要注意或容易出现问题的部位；

⑤新技术、新结构、新材料的特殊施工工艺；

只有了解一个项目的特点，才能更好、更全面地理解设计图纸，保证项目的特殊需要。

(6)图表与完整的施工图进行对比，不仅包括各种图纸，还包括各种表格。这些表格具体概括了各分项工程的做法、尺寸、规格和型号，是施工图的组成部分。下列表格在施工图中很常见。

(1)室内外做法表主要说明室内室外部分的具体做法，比如如何做室外伸腿，如何做一个房间的地面。

(2)门窗表显示了一栋建筑所需的所有门窗类型、高度和宽度尺寸(或洞口尺寸)，以及所需的各种类型的门窗数量。

(3)构件表根据工程所需的梁、柱、板的数量和名称，列出各种构件的规格、尺寸、型号和所需数量。

(4)各种钢筋混凝土梁、柱、板、基础等结构中的钢筋表，所需钢筋的品种、直径、规格、尺寸、形状、数量和重量。

(7)认真阅读图纸必须认真、仔细、细致。施工图中的每一个数据、尺寸、图例、符号、文字说明都不能随意放过。对于图纸中不清楚或尺寸不够的部分，我们绝不能凭自己的想象、估计和猜测去构造，否则会损失千里。

(8)三个结合学习土建施工图时，一定要注意结合学习其他学科的图纸，这样才能全面正确地理解工程的全貌。特别是大型项目，有总平面布置图、土方平衡图、水、暖、电、环卫设备安装图、设备基础施工图、室内外管线、管沟、电缆图等。这些专业图纸形成了一个完整的整体项目。这些专业图纸必须相互呼应，相辅相成。所以看土建图纸要注意三个结合。

(1)建筑与结构相结合是指看建筑图时，必须对照结构图看图。

②室内外结合看单元工程施工图时，一定要相应看总平面图，了解项目在建筑区域内的具体位置、方向、环境和绝对标高；同时需要了解各种室外管线的布置，对本工程施工的影响，以及现场如何处理防洪排涝问题。

③土建与安装相结合在看土建图纸时，一定要结合看本工程的安装图纸，一定要做到:预留孔、槽，位置、尺寸要明确，施工时要保管好；检查预埋件和预埋管的规格和数量，并及时安装。即看土建图纸时，一定要注意各种管道、沟渠的入口、位置、尺寸、标高、安装图是否重合；设备预留孔有多大，在哪里停留，在哪里预埋铁件或管道等。

所以在学习图纸的时候，一定不能只看传单不看整体，忙于工作。只有形成建筑的整体概念，才能加深对项目的记忆和理解。
