  一.折弯







  局部的电线在敷设时,都考究横平竖直,配电箱也异样。但是在配电箱接线中,虽然乞请“直”,同时还乞请不容许出现90°角。



  这样做是因为,当电线的弯折角度大于90°后,就会对电线的绝缘层造成挫伤——最显着的便是绝缘层发白、变色。了局便是消沉绝缘层的踏实,对绝缘性、 阻燃性都有较大影响。



  标准的做法是,局部必要折弯的中央,都折成圆弧形的角,同时还要包管纵向电线与横向电线垂直。



  2.穿插

博客

  有两种情况会出现穿插,第一种是没有按照上文所说的,做到区分纵向的电线和横向电线,更不必说包管两者垂直了。当电线乱7八糟的排列在配电箱里,必将会造成电线较差。这样做的了局是配电箱内错杂,一旦出现故障,维修起来会很贫穷。



  另外一种情况就斗劲求助了,是指横平竖直的进线与出线存在穿插。如下图▼







  在图中,主开关的出线从开关的左侧绕过,接到左侧断路器的上口。这样一来,必将会造成主开关的出线和主开关的进线穿插。这样做有两个了局:①主开关的进线会遭到出线的胁制,导致进线接线不巩固;②在断开主开关对配电箱进行维修时,维修人员就有梗概在维修主开关出线时兵戈到带电的进线,导致触电。



  3.跳线



  什么叫跳线呢?咱们先来看一下下面这个照片▼







  这个配电箱存在出线与进线穿插的情况,这属于上一节的模式,再也不多说。咱们单看主开关的出线——主开关后背有4个分隔隔离分散关,却只从主开关的出线接线柱引出了2根线(零前方各一根)。那它是怎么为后背4个分隔隔离分散关提供电源的呢?(零线直接接到了零排上,咱们再也不管它。)



  法子是将出线接到第一个分隔隔离分散关,再从第一个分隔隔离分散关的进线接线柱引出一条线,接到第2个分隔隔离分散关……这样一来,第一、2、3个分隔隔离分散管的上口接线柱,便都接了两根线。这种过来一个断路器上口取电源的法子,就叫做“跳线”。跳线的接法,早在20一0年就被国标禁止,原因如下。



  为了避免便批注,我重新画了一张跳线的接线图,越凑近主开关的线,在图中标注的色彩越深▼







  上图中,彩色电线承载的电流,是A,B,C3个回路的电流之和;棕色线承载的电流,是B,C回路电流之和。换句话说,彩色电线承载的电流,和入户线承载的电流大小是异样的。但是,彩色电线属于配电箱内线,它的抉择标准是和入户线不异样的。



  箱内线,集体为4平方毫米或2.5平方毫米,4平方毫米的电线,最大载流量为25A以上(数据本源于《GB/T 4706.一-2005》)。一个5孔插座的额外电流是一0A,一个3孔插座的额外电流是一6A,部门房间会有几许好多个插座?因此,25A的载流量很显着不够,是会引起电线过载的。



  入户线集体为6平方毫米,最大载流量为32A以上,概略满意家用(因此乞请家庭总开关的额外电流不跨越32A)。



  那么,假如我把箱内电线换掉,也换成6平方毫米的行弗成?谜底是弗成!电线太粗,必将会挤压箱内空间,影响散热。家用PZ30箱乞请,电线不得跨越4平方毫米。



  准确的接法为,每有一个歧路断路器,就要从主开关下口引出一条线,譬如这样▼







  开头咱们总结一下配电箱接线的当心变乱——



  一.横平竖直,但是不能出现90°折弯;



  2.出线不能与进线穿插,能够从断路器后背走线,假如后背空间不够,能够在主开关和第一个歧路断路器之间留出一极(一8mm)的隔绝距离,用于走线,事先在这个地位盖上一个盖板;



  3.有几许好多个歧路断路器,就从主开关引出几根线,假如引出的线太多,应在这里压线鼻子、包热缩套后再接到主开关下口。

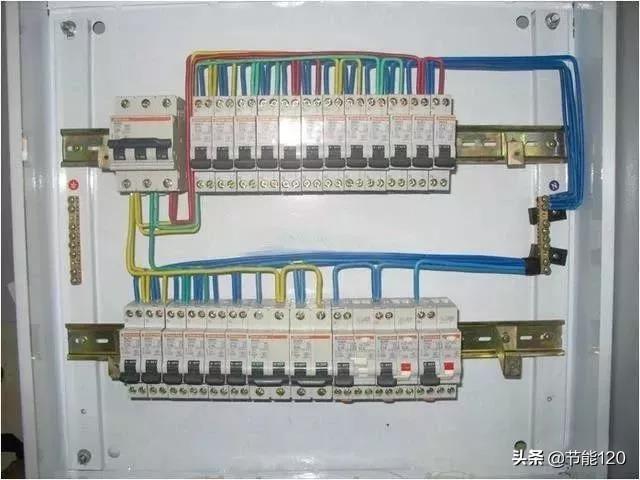

  下面是几个准确接线的配电箱闪现▼









2、图文教会你配电箱如何接线

作业条件及现场准备工作

1、箱体安装完毕。

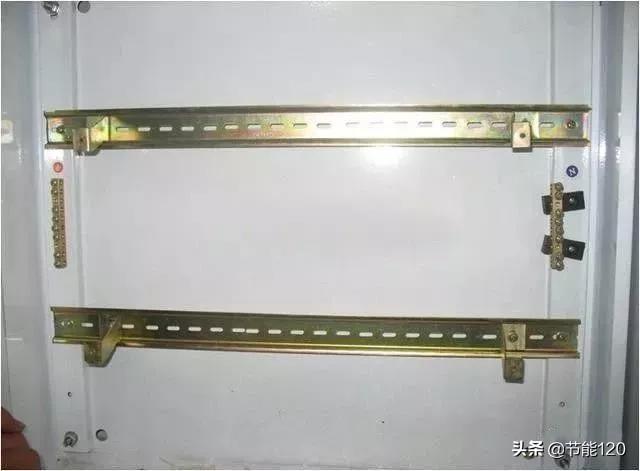

2、箱内空开、配线导线、配线扎带等已经准备完毕,并且符合设计图纸、配电箱安装要求、施工工序;导轨安装要水平,并与盖板空开操作孔相匹配。

家用配电箱正规接线图,家用配电箱接线图讲解(图文教会你配电箱如何接线)

空开安装

1、空开安装时首先要注意箱盖上空开安装孔位置,保证空开位置在箱盖预留位置。其次开关安装时要从左向右排列,开关预留位应为一个整位。

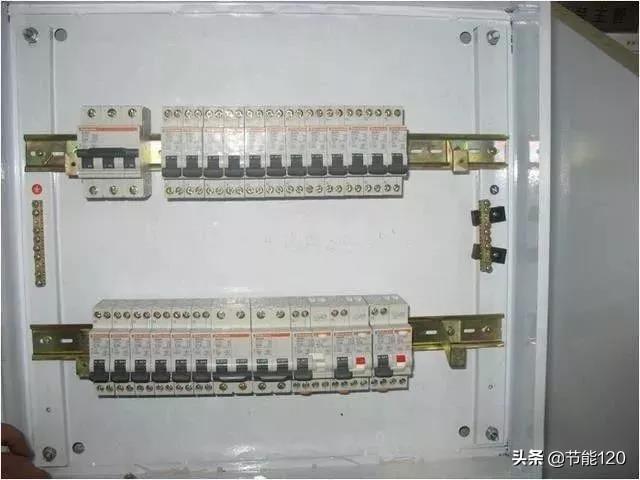

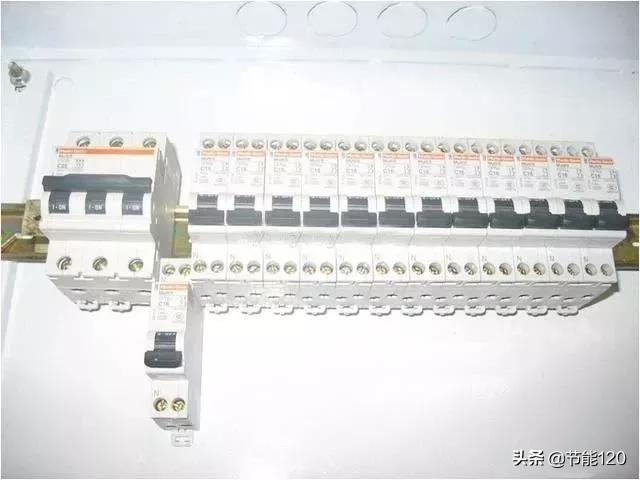

家用配电箱正规接线图,家用配电箱接线图讲解(图文教会你配电箱如何接线)

2、预留位一般放在配电箱右侧。第一排总空开与分空开之间有预留一下完整的整位用于第一排空开配线。

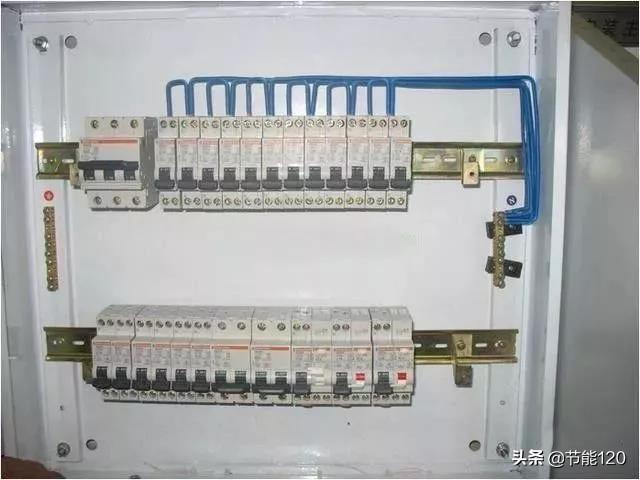

家用配电箱正规接线图,家用配电箱接线图讲解(图文教会你配电箱如何接线)

导线选择

1、零线颜色要采用蓝色。

2、照明及插座回路一般采用2.5mm2导线,每根导线所串连空开数量不得大于3个。空调回路一般采用2.5mm2或4.0mm2导线,一根导线配一个空开。

3、不同相之间零线不得共用,如由A相配出的第一根黄色导线连接了二个16A的照明开空,那么A相所配空开零线也只能配这两个空开,配完后直接边接到零线接线端子上。

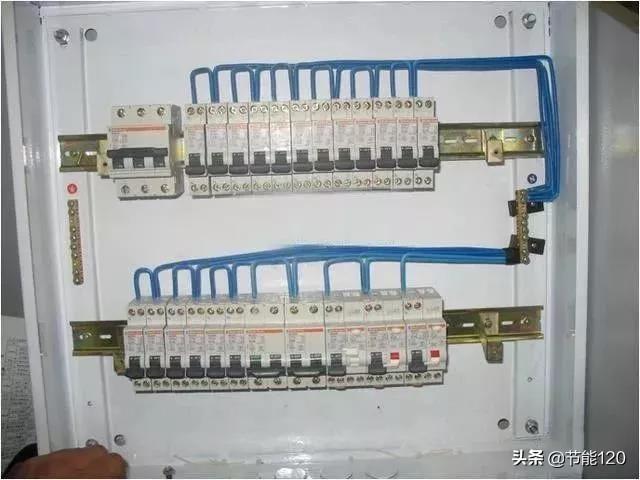

家用配电箱正规接线图,家用配电箱接线图讲解(图文教会你配电箱如何接线)

第一排零线

4、箱体内总空开与各分空开之间配线一般走左边,配电箱出线一般走右则。

5、箱内配线要顺直不得有纹接现象,导线要用塑料扎带绑扎,扎带大小要合适,间距要均匀。

6、导线弯曲应一致,且不得有死弯,防止损坏导线绝缘皮及内部铜芯。

家用配电箱正规接线图,家用配电箱接线图讲解(图文教会你配电箱如何接线)

第二排零线

配线

1、A相线为黄、B相线为绿、C相线为红 。

2、照明及插座回路一般采用2.5mm2导线,每根导线所串连空开数量不得大于3个。空调回路一般采用2.5mm2或4.0mm2导线,一根导线配一个空开。

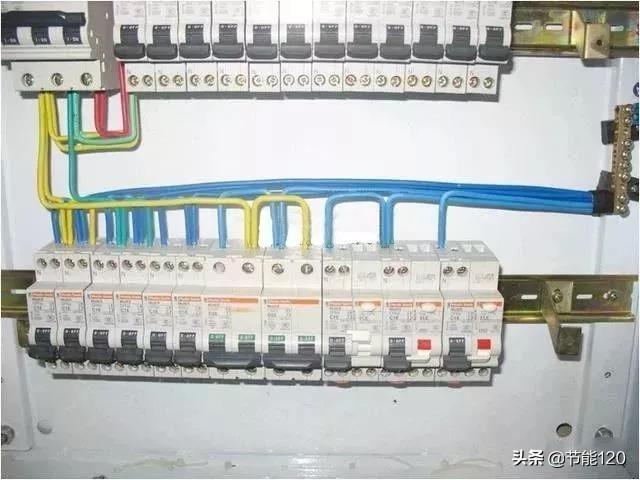

家用配电箱正规接线图,家用配电箱接线图讲解(图文教会你配电箱如何接线)

空开A相配线

3、由总开关每相所配出的每根导线之间零线不得共用,如由A相配出的第一根黄色导线连接了二个16A的照明开空,那这两个照明空开一次侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。

4、箱体内总空开与各分空开之间配线一般走左边,配电箱出线一般走右则。

家用配电箱正规接线图,家用配电箱接线图讲解(图文教会你配电箱如何接线)

空开B相配线

5、箱内配线要顺直不得有纹接现象,导线要用塑料扎带绑扎,扎带大小要合适,间距要均匀。

6、导线弯曲应一致,且不得有死弯,防止损坏导线绝缘皮及内部铜芯。

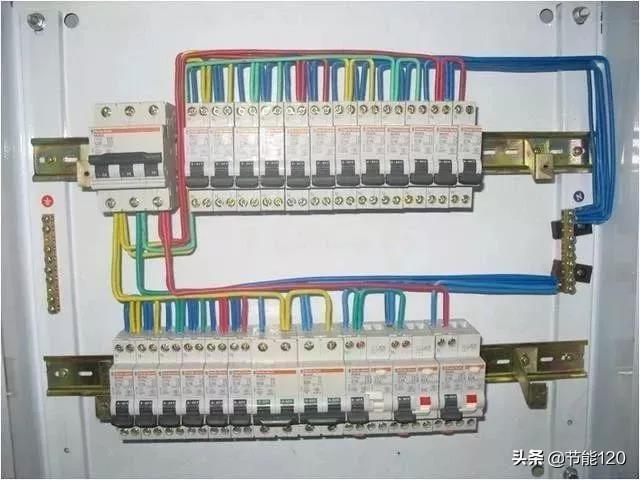

家用配电箱正规接线图,家用配电箱接线图讲解(图文教会你配电箱如何接线)

空开C相配线

导线捆扎

1、导线要用塑料扎带绑扎,扎带大小要合适,间距要均匀,一般为100mm。

2、扎带扎好后,不用的部分要用钳子剪掉。
