百科生活 投稿
关于【混凝土裂缝修补方法】:混凝土裂缝的几种修补方法 修补混凝土裂缝用什么材料，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、混凝土裂缝修补方法：混凝土裂缝的几种修补方法 修补混凝土裂缝用什么材料
- 2、混凝土裂缝原因分析及处理措施

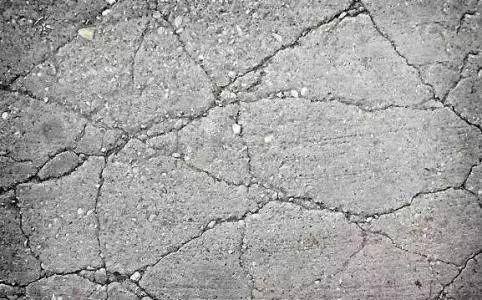

1、混凝土裂缝修补方法：混凝土裂缝的几种修补方法 修补混凝土裂缝用什么材料
1、混凝土裂缝的几种修补方法一，可以使用填充法处理混凝土裂缝，使用修补材料直接填充混凝土裂缝，施工方法简单，费用低。混泥土收缩是重要特性，对混混凝土性能有很大影响，因为收缩出现微裂缝，时间久了可能造成结构物开裂、变形，甚至受到破坏。裂缝出现的原因可能是因为聚积在里面的水泥水化热很难散发，造成混凝土的内部温度很高，混凝土表面散热快，内外温差很大，混凝土内部产生压力，表面产生拉力出现裂缝；
2、混凝土裂缝的几种修补方法三，可以使用灌浆法处理混凝土裂缝，这种方法使用范围广，从细微裂缝到大裂缝都可以用，效果好。比较普遍的一种就是由外荷载引起的裂缝。这种也叫做荷载裂缝，它主要是由常规的动、静荷载引起。次应力的作用引起的裂缝也包含在内，主要分为直接应力裂缝和次应力裂缝两种。裂缝的产生也会受到温度变化的影响；
3、修补混凝土裂缝用主要是以有机高聚合物为基料的各种粘合剂和密封剂的材料，混凝土裂缝是由于混凝土结构由于内外因素的作用而产生的物理结构变化，而裂缝是混凝土结构物承载能力、耐久性及防水性降低的主要原因。混凝土裂缝常见处理方法有填充法、灌浆法、结构补强法、混凝土置换法、电化学防护法等；
4、混凝土裂缝的几种修补方法二，可以用结构补强法处理混凝土裂缝，在我们现实观察中，配筋间距大，配筋率小的混凝土结构开裂多，无筋混凝土比有筋混凝土开裂多。因为混凝土原材料质量造成的裂缝，配合比设计不当，影响了混凝土的抗拉强度，造成混凝土开裂。养护使混凝土正常硬化的手段，养护条件对裂缝的出现，有着很大的影响。在标准养护条件下，混凝土硬化正常，不会开裂；
5、也用环氧砂浆、水泥砂浆等修复材料进行修复。这种材料粘度强，加入固化剂后附着力强，使用时不受结构形状限制。而且耐磨性强，不溶于水，具有抗渗、抗冻、耐腐蚀的功能。最重要的是，它可以很好地与混凝土结合，不易分离。施工也很方便。只需将混凝土裂缝凿成V型，清理杂质，然后在裂缝处均匀涂抹环氧树脂砂浆或水泥砂浆加入固化剂，凝固后即可。

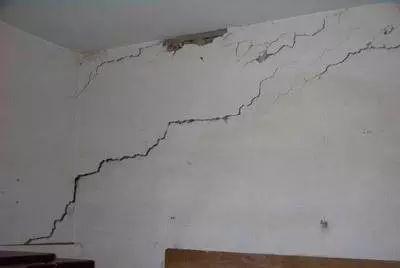

2、混凝土裂缝原因分析及处理措施
一、塑性收缩裂缝
塑性收缩裂缝多在新浇筑并暴露于空气中的结构、构件表面出现，且长短不一，互不连贯，裂缝较，类似于干燥的泥浆面。大多在混凝土初凝后(一般在浇筑后4h左右)，当外界气温高，风速大，气候很干燥的情况下出现。
产生原因：
1、混凝土浇筑后，表面没有及时覆盖，受风吹日晒，表面游离水分蒸发过快，产生急剧的体积收缩，而此时混凝土早期强度低，不能抵抗这种变形应为而导致开裂；
2、使用收缩率较大的水泥或水泥用量过多，或使用过量的粉砂；
3、混凝土水灰比过大，模板、垫层过于干燥，吸收水分太大等；
4、浇筑在斜坡上的混凝土，由于重为作用有向下流动产生的裂纹。
预防措施：
配制混凝土时，应严格控制水灰比和水泥用量，选择级配良好的砂，减小空隙率和砂率，同时要捣固密实，以减少收缩量，提高混凝土抗裂强度；
配制混凝土前，将基层和模板浇水湿透，避免吸收混凝土中的水分，混凝土浇筑后，对裸露表面应及时用潮湿材料覆盖，认真养护，防止强风吹袭和烈日曝晒；
在气温高、温度低或风速大的天气施工，混凝土浇筑后，应及早进行喷水养护，使其保持湿润；点这免费下载施工技术资料
大面积混凝土宜浇完一段，养护一段。在炎热季节，要加强表面的抹压和养护工作。
防治方法：
如混凝土仍保持塑性，可采取及时压抹一遍或重新振捣的办法来消除，再加强覆盖养护；
如混凝土巴硬化，可向裂缝内装入干水泥粉，或在表面抹薄层水泥砂浆进行处理；
对于预制构件，也可在裂缝表面涂环氧胶泥或粘贴环氧玻璃布进行封闭处理，以防钢筋锈蚀。

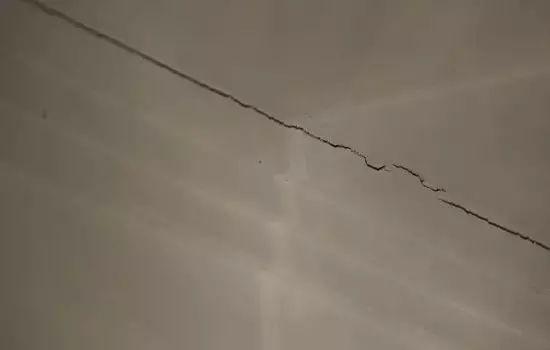

二、沉降收缩裂缝
沉降收缩裂缝多沿结构上表面钢筋通长方向或箍筋上断续出现，或在理设件的附近周围出现。裂缝呈梭形，深度不大，一般到钢筋上表面为止。多在混凝土浇筑后发生，混凝土硬化即停止。
原因分析：
混凝土浇筑振捣后，粗骨料沉落，挤出水份、空气，表面呈现泌水，而形成竖向体积缩小沉落，这种沉落受到钢筋、预理件、模板、大的粗骨料以及先期凝固混凝土的局部阻碍或约束，或混凝土本身各部位相互沉降量相差过大而造成裂缝。
预防措施：
振捣要充分，但避免过度；
加强混凝土配制和施工操作控制，不使水灰比、砂率、坍落度过大；
可先浇筑深部位，静停2-3h，待沉降稳定后，再与上部薄截面混凝土同时浇筑，以避免沉降过大导致裂缝。

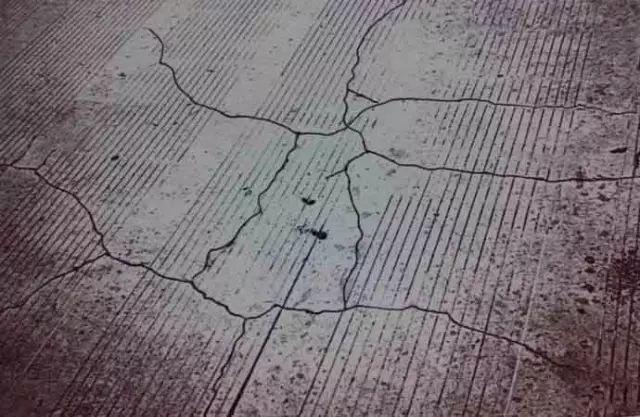

三、干燥收缩裂缝
宽度较细，多在0.05-0.2mm之间。走向纵横交错，没有规律性，裂缝分布不均。
原因分析：
混凝土成型后，养护不当，受到风吹日晒，表面水分散失快，体积收缩大，而内部湿度变化很小，收缩也小，因而表面收缩变形受到内部混凝土的约束，出现拉应力，引起混凝土表面开裂；
或者平卧长型构件水分蒸发，产生的体积收缩受到地基或垫层的约束，而出现干缩裂缝。
预防措施：
混凝土水泥用量、水灰比和砂率不能过大；
提高粗骨料含量，以降低干缩量；
严格控制砂石含泥量，避免使用过量粉砂；
混凝土应振捣密实，并注意对板面进行抹压，可在混凝土初凝后、终凝前，进行二次抹压，以提高混凝土抗拉强度，减少收缩量；
加强混凝土早期养护。
四、温度裂缝
表面温度裂缝走向无一定规律性，梁板类长度尺寸较大的结构件，裂缝多平行于短边；
大面积结构裂缝常纵横交错，表面温度裂缝多发生在施工期间，较深的或贯穿的裂缝多发生在浇后2-3个月或更长时间，缝宽受温度变化影响交明显，冬期较宽，夏季较细。沿截面高度，裂缝大多呈上宽下窄状，但个别也有下宽上窄情况，遇顶部或底板配筋较多的结构，有时也有出现中间宽两端窄的梭形裂缝。
原因分析：
表面温度裂缝，多由于温差较大引起的。混凝土结构构件，特别是大体积混凝土基础浇筑后，在硬化期间水泥放出大量水化热，内部温度不断上升，使混凝土表面和内部温差较大。当温度产生非均匀的降温差时，将导致混凝土表面急剧的温度变化而产生较大的降温收缩，此时表面受到内部混凝土的约束，将产生很大的拉应力，而混凝土早期抗拉强度很低，因而出现裂缝。但这种温差仅在表面处较大，离开表面就很快减弱，因此，裂缝只在接近表面较浅的范围出现，表面层以下结构仍保持完整。点这免费下载施工技术资料
深进的和贯穿的温度裂缝多由于结构降温差较大，受到外界的约束而引起的，当大体积混凝土基础、墙体浇筑在坚硬地基或厚大的老混凝土垫层上时，没有采取隔离层等放松约束的措施，如果混凝土浇筑时温度很高，加上水泥水化热的温升很大，使混凝土的温度很高，当混凝土降温收缩，全部或部分地受到地基、混凝土垫层或其它外部结构的约束，将会在混凝土内部出现很大的拉应力，产生降温收缩裂缝。这类裂缝较深，有时是贯穿性的,将破坏结构的整体性。
预防措施：
加强混凝土的养护和保温；
分层浇筑振捣密实或掺加抗裂防渗剂，以提高混凝土抗拉强度；
合理选取原材料和配合比，采用级配良好的石子，砂石含泥量控制在较低范围内；
混凝土浇筑后裸露的表面及时喷水养护，夏季应适当延长养护时间，以提高抗裂能为，冬期应适当延长保温和脱模时间，使缓慢降温，以防温度骤变温差过大引起裂缝。
避开炎热天气浇筑大体积混凝土。
防治方法 ：
温度裂缝对钢筋锈蚀、碳化、抗冻融(有抗冻要求的结构)、抗疲劳(对受动荷载构件)等方面有影响，故应采取措施治理。对表面裂缝,可采用涂两遍环氧胶混或贴环氧玻璃布，以及抹、喷水泥砂浆等方法进行表面封闭处理，对有整体性防水、防渗要求的结构，应根据裂缝可灌程度，采用灌水泥浆或化学浆液方法进行裂缝修补，或者灌浆与表面封闭同时采用。
本文关键词：混凝土裂缝的几种修补方法图片，混凝土裂缝的几种修补方法是什么，混凝土开裂怎么修补，大体积混凝土裂缝处理方法，混凝土裂缝怎么办。这就是关于《混凝土裂缝修补方法，混凝土裂缝的几种修补方法（混凝土裂缝原因分析及处理措施）》的所有内容，希望对您能有所帮助！
- 最近发表
