关于【锐捷交换机配置】:锐捷核心交换机（锐捷核心三层交换机配置入门教程），今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、锐捷交换机配置：锐捷核心交换机（锐捷核心三层交换机配置入门教程）
- 2、锐捷核心三层交换机配置入门教程，适合新手小白
1、锐捷交换机配置：锐捷核心交换机（锐捷核心三层交换机配置入门教程）
锐捷核心交换机(锐捷核心三层交换机配置介绍课程)
笔者在上篇文章中写过锐捷网关的路由配置教程，但这只是出口的配置，并不能构建完整的企业网。那么本文就来说说锐捷的三层交换机配置。如果将上一篇文章中的锐捷网关路由配置与本文中的交换机配置相结合，可以快速构建一个企业核心网。今天的教程是基于命令行的，但是并不复杂，适合新手小白学习。
场景概述
目的:构建一个小型企业内部网络，以RG-NBR3000D-E为出口网关，以RG-S5750C-28GT4XS-H为核心，以RG-S2910-10GT2SFP-P-E为接入POE，为无线AP供电。
技术风扇-网络拓扑图
什么是第3层交换机？
三层交换机本质上是一种特殊的路由器，是一种在性能上侧重于交换的低成本路由器。传统的交换技术运行在OSI网络标准模型的第二层数据链路层，而第三层交换机是为IP设计的，接口类型简单，第二层包处理能力强。它可以工作在第三层协议，替代或部分完成传统路由器的功能，同时拥有几乎第二层交换的速度，价格也相对便宜。
三层交换机最重要的目的是加快大型局域网内的数据交换，从而实现一次路由，多次转发。当一个大的局域网按照功能或区域划分成小的局域网时，VLAN(Virtual Local Area Network，虚拟局域网)技术被广泛应用于网络中，不同VLAN之间的通信不得不通过路由器进行转发。仅使用路由器不仅端口数量有限，而且路由速度慢，限制了网络的规模和访问速度。
第3层交换机参数
RG-S5750C-28GT4XS-H
固定端口:28个10/100/1000M自适应端口，4个复用SFP端口(SFP为千兆/100M端口)。
4个1G/10G SFP+光纤端口、2个扩展槽和2个模块化电源插槽。
管理端口:1个MGMT端口、1个控制台端口、1个迷你USB控制台端口和1个USB端口，符合USB2.0标准。
交换容量:598克/7吨
传输速率:222米/396米
准备工作/即将开始工作
配置前的准备:控制台配置行、超级终端软件(或CRT软件)。
超级终端配置
控制台配置线插入到与交换机对应的控制台端口。启动交换机并单击超级终端软件。
超级终端
填写链接名称，然后单击确定。
配置超级终端-输入名称
“连接时使用(n)”当com出现时，表示com驱动程序安装正常，可以正常使用。如果没有，请重新安装com驱动程序。
配置超级终端-选择COM端口
单击端口设置中的“恢复默认”，然后单击确定。
配置超级终端-恢复默认值
在用户模式下输入命令“en”进入“特权模式”
特权模式
在特权模式下，输入命令“config”进入“全局配置模式”
全局配置模式
第3层交换机配置过程
以锐捷三层交换机RG-S5750C-28GT4XS-H为例，分为以下六个配置步骤。
一、vlan创建、划分
输入“vlan 10”新建vlan，输入“int vlan 10”进入vlan 10，输入“IP地址172.16.10.254 255.255.255.0”为vlan10配置网关地址172 . 16 . 10 . 254；同样，要创建vlan 11，请配置网关地址172.16.11.254。
vlan的创建和划分
输入命令“int gigabitEthernet 0/1”进入端口1，输入命令“switchport access vlan 10”为端口1划分vlan 10。
进口港
其次，创建核心设备的DHCP地址池
在全局配置模式下输入命令“service dhcp”启动核心设备的dhcp服务；输入命令“ip dhcp pool vlan10”为vlan10创建一个地址池；输入命令“network 172 . 16 . 10 . 0 255 . 255 . 255 . 0”向vlan10的地址池添加一个ip段，并确保前面设置的vlan的网关地址在vlan地址池的网段内；输入命令“DNS-server 61.139.2.69”将DNS地址添加到地址池中，云教学使用的网段的DNS地址被添加为内网的DNS服务器地址；输入命令default-router 172.16.10.254将默认网关添加到地址池中。
创建DHCP地址池
第三，配置静态路由
在全局配置模式下，输入命令“IP rout 0 . 0 . 0 . 0 . 0 . 0 172.16.0.1”为第三层核心交换机配置静态路由，“172 . 16 . 0 . 1”是更高级路由的网关地址。
配置静态路由
四。配置由核心交换机管理的地址。
输入“int vlan 1”进入vlan 1，输入命令“IP address 172 . 16 . 0 . 2 255 . 255 . 255 . 0”为核心交换机创建管理地址。
配置核心交换机管理地址。
动词 （verb的缩写）配置远程登录
配置远程登录
不及物动词为上部端口和下部端口配置了中继端口。
在全局模式下输入“int gigabitEthernet 0/23”进入端口23，输入“switchport mode trunk”将端口23设置为trunk；同样，将端口24设置为中继端口。
配置中继端口
写在最后
以上是锐捷三层交换机配置的详细教程。接下来我针对二层交换机进行说明，实现RG-NBR3000D-E作为出口网关，RG-S5750C-28GT4XS-H作为核心，RG-S2910-10GT2SFP-P-E作为二层接入POE交换机为无线AP供电。请保持注意力。关于锐捷网关路由的配置，感兴趣的朋友可以看我上一篇文章。
网关-第3层交换机-网络拓扑图
——作者是网络工程师，也是IT技术爱好者。他擅长计算机网络领域。希望能和大家分享我工作中的所有经验。后面我会继续更新关于IT技术的干货内容。对IT技术感兴趣的朋友可以关注我。如果觉得有用，也请点赞转发。如果您有相同或不同的看法和建议，欢迎评论。谢谢你。
2、锐捷核心三层交换机配置入门教程，适合新手小白
笔者上一篇文章写了关于锐捷网关路由配置教程，但是这只是出口的配置，还不能搭建一个完整的企业网络。那么这一篇就来讲一下锐捷的三层交换机配置，如果将上一篇文章中的锐捷网关路由配置结合这篇的交换机配置，就可以快速构建一个企业核心网络。今天的教程是基于命令行，但是并不复杂，适合新手小白进行学习。
场景概述
目的：搭建一个小型的企业内部网络，使用RG-NBR3000D-E作为出口网关，使用RG-S5750C-28GT4XS-H作为核心，使用RG-S2910-10GT2SFP-P-E作为接入POE给无线AP供电使用。
IT技术迷-网络拓扑图
什么是三层交换机？
三层交换机实质就是一种特殊的路由器，是一种在性能上侧重于交换而价格低廉的路由器。传统交换技术是在OSI网络标准模型第二层——数据链路层进行操作，而三层交换机是为IP设计的，接口类型简单，拥有很强二层包处理能力，它既可以工作在协议第三层替代或部分完成传统路由器的功能，同时又具有几乎第二层交换的速度，且价格相对便宜。
三层交换机最重要的目的是加快大型局域网内部的数据交换，做到一次路由，多次转发。当一个大型局域网按照功能或地域等因素划成一个个小局域网时，VLAN（Virtual Local Area Network虚拟局域网）技术在网络中得以大量应用，而各个不同VLAN间的通信都要经过路由器来完成转发。单纯使用路由器来实现不仅端口数量有限，而且路由速度较慢，从而限制了网络的规模和访问速度。
三层交换机参数
RG-S5750C-28GT4XS-H
固定端口： 28口10/100/1000M自适应电口，4个复用的SFP接口（SFP为千兆/百兆口）
4个1G/10G SFP+光口，2个扩展槽， 2个模块化电源插槽
管理口： 1个MGMT端口、1个Console 端口、1个Mini USB Console口、1个USB端口，符合USB2.0的标准
交换容量：598G/7T
包转发率：222M/396M
准备工作
配置前准备：console配置线、超级终端软件（或者CRT软件）。
超级终端配置

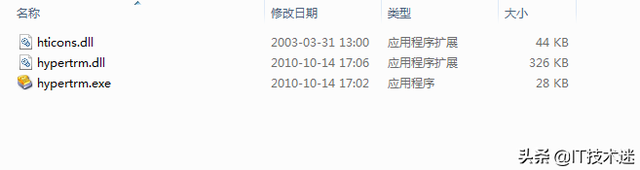

console配置线插在交换机对应的console口，启动交换机点击超级终端软件
超级终端

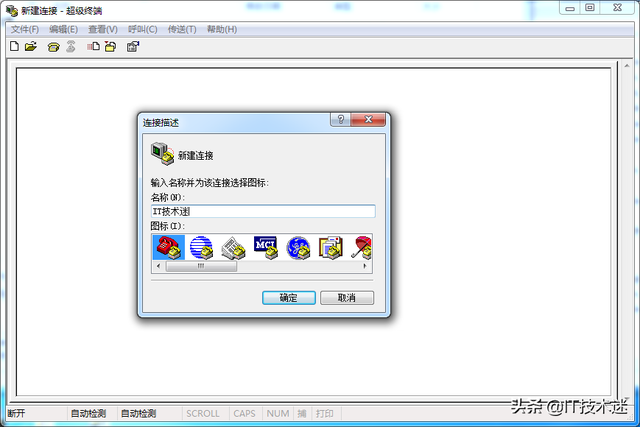

填写链接名称后点击确定
配置超级终端-输入名称

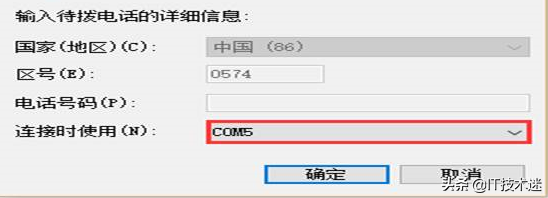

“连接时使用（N）”出现com时表示com驱动安装正常可以正常使用，没有出现时重新安装com驱动。
配置超级终端-选择COM口

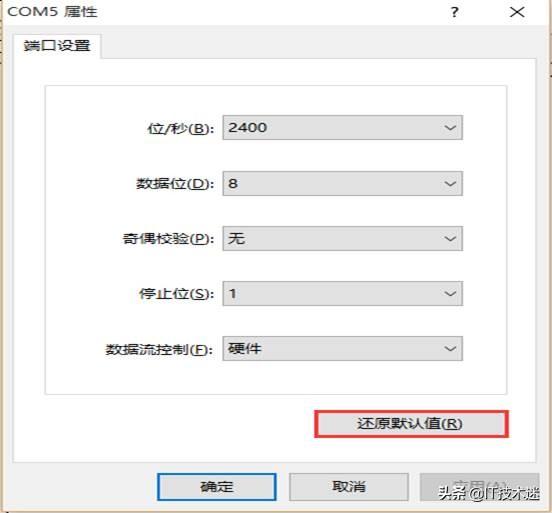

端口设置里面点击“还原默认值”后点击确定
配置超级终端-还原默认值
在用户模式下输入命令“en”进入“特权模式”
特权模式

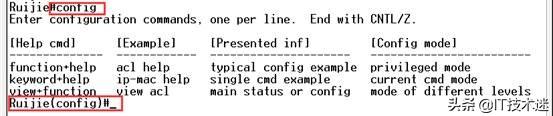

在特权模式先输入命令“config”进入“全局配置模式”
全局配置模式
三层交换机配置流程
以锐捷的三层交换机RG-S5750C-28GT4XS-H为例子，分为以下六个配置步骤。
一、vlan的创建、划分
输入命令“vlan 10”创建新的vlan，输入命令“int vlan 10”进入vlan10，输入“ip address 172.16.10.254 255.255.255.0”为vlan10 配置网关地址172.16.10.254；同理为创建vlan 11 ，配置网关地址172.16.11.254。
vlan 的创建、划分
输入命令“int gigabitEthernet 0/1”进入端口1，输入命令“switchport access vlan 10”为端口1划分vlan10。
进入端口
二、创建核心设备DHCP地址池
全局配置模式输入命令“service dhcp”开启核心设备的dhcp服务；输入命令“ip dhcp pool vlan10”为vlan10创建地址池；输入命令“network 172.16.10.0 255.255.255.0”为vlan10的地址池添加ip段，确保前面设置vlan的网关地址在vlan地址池的网段内；输入命令“dns-server 61.139.2.69”为地址池添加DNS地址，云教学使用的网段DNS地址添加为内网DNS服务器地址；输入命令default-router 172.16.10.254为地址池添加默认网关。
创建DHCP地址池
三、配置静态路由
全局配置模式下输入命令“ip rout 0.0.0.0 0.0.0.0 172.16.0.1”为三层核心交换机配置静态路由，“172.16.0.1”为上一级路由的网关地址。
配置静态路由
四、配置核心交换机管理的地址
输入“int vlan 1”进入vlan1，输入命令“ip address 172.16.0.2 255.255.255.0”为核心交换机创建管理地址。
配置核心交换机管理地址

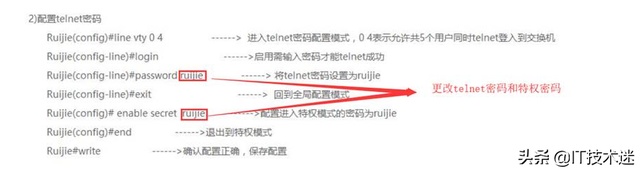

五、配置telnet 远程
配置telnet远程
六、为上联口和下联口配置trunk口
在全局模式下输入“int gigabitEthernet 0/23”进入23号端口，输入“switchport mode trunk”将端口23设置为trunk；同理将24号口设置成trunk口。
