1、st编程语言详解（st语言编程语言实例讲解）
小编我是一个ST语言编程的疯狂迷恋者，在前面几篇文章中，使用了ST语言编程。大家都习惯了梯形图，可能对ST语言很不习惯。今天小编就给大家来讲解一些ST语言的基础，就是最基本的逻辑功能。
PLC又称可编程逻辑控制器，可见实现基本的逻辑控制，是PLC最基本的功能。而最基本的逻辑控制就是或逻辑， 与逻辑。我们先看一下这两种逻辑在梯形图中的实现。
图一 与逻辑
如图一所示，这是与逻辑在梯形图中的实现，它表示 X0 和X1 两个条件同时满足时，Y0才导通，在ST 语言中用 and 表示。也就是
Y0:=X0 AND X1;
图二 或逻辑
如图二所示，这是或逻辑在梯形图中的实现，它表示 X0 和X1 两个条件只要一个满足，Y0就导通，在ST 语言中用 or 表示。也就是
Y0:=X0 OR X1;
如果是常闭，就在变量前面加个NOT
图三
如图三所示，X0变成了常闭，那么图三 就如下表示
Y0:= NOT X0 OR X1;
其实，PLC所有的逻辑都是 或逻辑和与逻辑的有机组合，我们要做的就是把复杂的逻辑拆分，然后用ST语言把它描述出来。
怎么样，是不是很简单？ST语言最大的障碍，就是你懒惰的大脑不肯去接受新事物。
2、PLC的结构化文本编程（ST）-小案例
作为PLC编程语言中的一种，结构化文本编程近些年越来越受欢迎。那么什么是结构化文本编程呢？
"结构"是指高水平的结构化编程能力，像一个"结构化的编程"；"文本"是指应用文本而不是梯形图和顺序函功能表的能力。ST语言不能代替其它的语言，每种语言都有它自己的优点和缺点。ST主要的一个优点就是能简化复杂的数学方程。
今天我们做一个简单的案例，来熟悉一下ST编程方式。

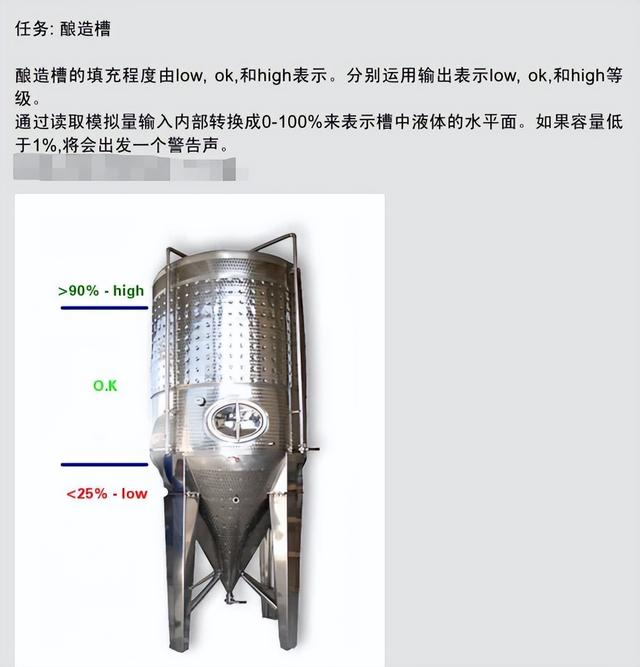

编程要求：
以上为编程要求
有了题目之后，我们第一步需要做什么呢？当然是建立相关的变量表啦，变量表的建立如下：

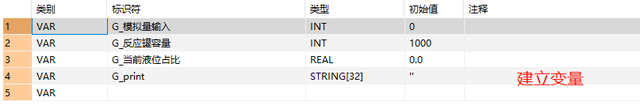

建立变量表
变量表建立之后，我们就可以根据要求写程序啦，程序已经写好，但不完整，小伙伴们可以改进完善哦。

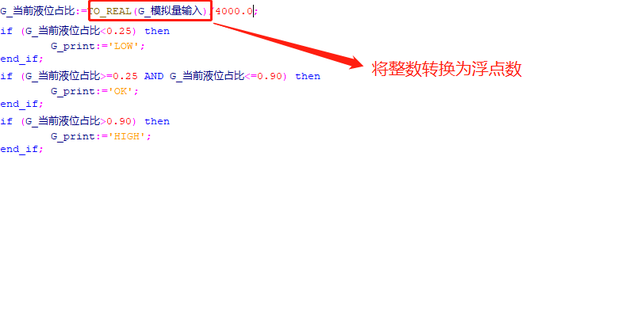

编程程序
程序编写完成之后，我们需要进行仿真测试。

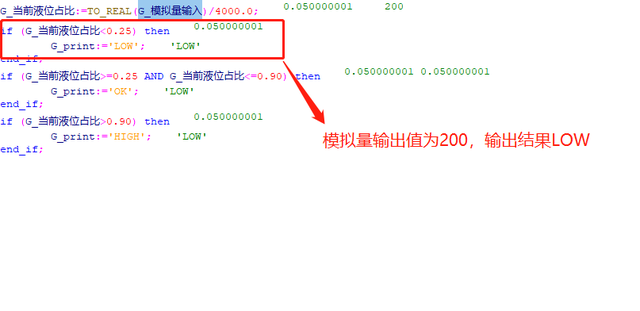

首先我们将模拟量的输入值模拟为200，那么这个值在整个占比中为5%。因为小于设置的25%，因此结果输出为LOW。
输出结果为LOW

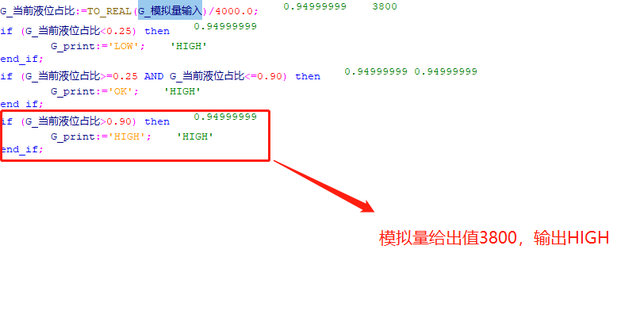

然后我们将模拟量的输入值模拟为2000和3800，那么这两个值在整个占比中分别为50%和95%。按照程序设定，我们分别会得到OK和HIGH的运行结果。
输出结果为HIGH
