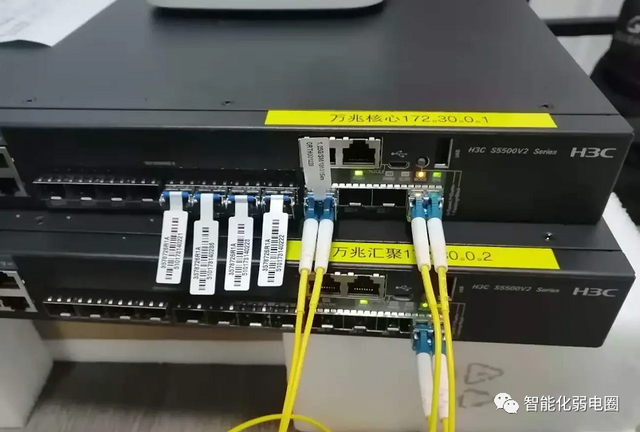

1、h3c交换机配置（H3C交换机如何配置？）

H3c交换机配置(如何配置H3C交换机？)

最近很多朋友提到h3c的交换机配置，确实问了很多。h3c的交换机配置和华为差不多。在这里，我们将在本期中学习H3C配置命令，并通过基本命令配置和示例学习H3C配置。可以重点关注vlan划分，在项目应用中比较常见。

一、H3C交换机的基本配置

我们先来了解一下常用的h3c的配置命令和功能。基本上，这些命令对于大多数网络配置都是不可或缺的。

1.基本配置

//用户的直行模式提示，用户视图

系统-视图//进入配置视图【H3C】sysname xxx//设置主机名为XXX。使用此处修改特权用户密码。

一.用户配置

系统视图

[H3C]超级密码H3C //设置用户分级密码。

[H3C]撤销超级密码//删除用户分级密码

[H3C]本地用户BigHeap1234561//Web网络管理用户设置，1(默认)为管理用户，默认为admin，admin。

[h3c]撤消localuserbigheep//删除网站管理员用户

[H3C]用户界面aux0 //仅支持0

[H3C辅助]空闲超时250 //将超时设置为2分50秒。如果为0，则表示没有超时。默认值为5分钟。

[H3C-辅助]撤销空闲-超时//恢复默认值

[H3C]用户界面vty0 //仅支持0和1。

[H3C-vty]空闲超时250 //将超时设置为2分50秒。如果为0，则表示没有超时。默认值为5分钟。

[H3C-vty]撤销空闲超时//恢复默认值

[H3C-VTY]设置认证密码123456//要设置telnet密码，必须进行设置。

[h3c-vty]撤消设置验证密码//取消密码

[H3C]显示用户//显示用户

[H3C]显示用户界面//用户界面状态

三。VLAN构型

[H3C]vlan 2 //创建vlan 2

[H3C]undo vlanall //删除除默认VLAN之外的所有VLAN，默认无法删除。

[H3C-VLAN2]将以太网0/4端口连接到以太网0/7//将端口4到7添加到VLAN2。此命令只能用于添加接入端口，不能用于添加中继或混合端口。

[H3C-VLAN2]端口隔离使能//开启VLAN的端口隔离功能，该功能不能在二层转发。默认情况下，此功能不启用。

[H3C-以太网0/4]端口隔离上行端口VLAN2//设置4为VLAN 2的隔离上行端口，用于转发二层数据。只能配置一个上行端口。如果是trunk，建议允许所有VLANs通过，隔离不能和聚合同时配置。

[H3C]display vlanall //显示所有VLANs的详细信息。

S1550E支持基于端口的VLAN，通过创建不同的用户组来实现。一个端口可以属于多个用户组，不属于同一用户组的端口不能相互通信。

[H3C]用户组20 //创建用户组20，默认只存在用户组1。

【h3c-user group20】端口Ethernet 0/4到Ethernet 0/7//在VLAN20中增加端口4到7，开始都属于user-group 1。

[H3C]显示用户组20 //显示用户组20的相关信息。

四。交换机的IP配置

[H3C]vlan 20 //创建vlan

[H3C]管理-vlan 20 //管理vlan

[H3C]接口vlan20接口20//进入并管理vlan20

[h3c]撤消接口VLAN-接口20//删除管理VLAN接口

[H3C-VLAN-接口20] IP地址192 . 168 . 1 . 2 255 . 255 . 0//配置管理VLAN接口的静态IP地址(默认为192.168.0.234)

[h3c-VLAN-接口20]撤消IP地址//删除IP地址

[H3C-VLAN-接口20] IP网关192 . 168 . 1 . 1//指定默认网关(默认情况下没有网关地址)

[H3C-Vlan-接口20]撤消ip网关

[H3C-VLAN-接口20]关闭//关闭接口

[h3c-VLAN-界面20]撤销关机//打开

[H3C]display ip //显示管理VLAN接口的ip信息。

[H3C]显示界面VLAN-界面20//查看管理VLAN的界面信息

debugginip//打开ip调试功能

撤消调试ip

动词（verb的缩写）DHCP客户端配置

[h3c-VLAN-接口20] IP地址DHCP-alloc//管理VLAN接口通过DHCP获取IP地址。

[h3c-VLAN-接口20]撤消IP地址DHCP-分配//取消

[H3C]显示dhcp //显示dhcp客户端信息

调试dhcp-alloc //打开dhcp调试功能

撤消调试dhcp-alloc

不及物动词端口配置

[H3C]接口以太网0/3 //入口端口

[H3C-以太网0/3]关机//关闭端口

[H3C-以太网0/3]速度100 //速率可以是10，100，1000和自动(默认)

[H3C-以太网0/3]双工全//双工，可以是半双工、全双工和自动(默认)光端口，在收敛后无法配置。

[H3C-以太网0/3]流量控制//打开默认情况下关闭的流量控制。

[H3C-以太网0/3]广播抑制20//设置抑制广播的百分比为20%，可以是5，10，20，100，默认为100。多播和未知单播也受此影响。

[H3C-以太网0/3]环回内部//内部环路测试

【H3C-以太网0/3】Loopback External//对于外环测试，需要插入自环头，而且必须是全双工或者自协商模式。

[H3C-以太网0/3]端口链路类型trunk//设置链路类型为trunk，可以是接入(默认)和trunk。

[H3C-以太网0/3]端口trunk PVID VLAN 20//设置20为该trunk的默认VLAN，默认为trunk line两端的PVID必须一致)

[H3C-以太网0/3]端口接入VLAN 20//将当前接入端口加入指定的VLAN

[H3C-以太网0/3]端口trunk permit VLAN All//所有的VLAN都被允许通过当前的trunk端口，这个命令可以多次使用。

[H3C-以太网0/3]mdiauto //将以太网端口设置为自动监听，normal(默认)为直通线，cross为交叉线。

[H3C]Link-aggregation Ethernet 0/1转Ethernet 0/4//在聚合组中增加1-4个端口，1为主端口，两端需要同时配置。不能聚合具有端口镜像和端口隔离的端口。

[h3c]撤消链路聚合以太网0/1//删除聚合组。

[H3C]链路聚合模式出口//配置端口聚合模式，根据目的MAC地址分担负载。您可以选择入口、出口和两者，默认为两者。

[H3C]monitor-port Ethernet0/2 //要将此端口设置为镜像端口，您必须先设置镜像端口。删除时，必须先删除镜像端口，不能在同一个端口。此端口不能在聚合组中。设置新的镜像端口时，新端口会替换旧端口，镜像端口保持不变。

[H3C]镜像-端口Ethernet 0/3转Ethernet 0/4 both//将端口3和端口4设置为镜像端口，两者同时监听接收和发送的报文，入站表示只监听接收的报文，出站表示只监听发送的报文。

[H3C]展示镜

[H3C]显示接口以太网0/3

重置计数器//清除所有端口的统计信息

[H3C]显示链路聚合以太网0/3//显示端口聚合信息

[H3C以太网0/3]虚拟电缆测试//诊断该端口的电路状态。

七。集群配置

S2100只能作为成员交换机加入集群。加入后，系统名称更改为“集群名称_成员编号”的格式。原始系统名称”。

即插即用功能由两个功能实现:集群管理协议的MAC组播地址协商和管理VLAN协商。

[H3C]集群使能//使能集群功能，默认为启用。

[H3C]集群//进入集群视图

【h3c-cluster】administrator-address h-h name switch h-h是命令交换机的MAC，加入交换机集群。

[switch _ 1.h3c-cluster]撤销管理员地址//退出集群。

[H3C]显示集群//显示集群信息

[H3C]管理-vlan2 //集群消息只能在管理vlan中转发。同一个集群需要在同一个管理VLAN中，并且应该在建立集群之前指定管理VLAN。

八、QOS优先配置

QoS配置步骤:设置端口优先级，设置交换信任报文的优先级模式，队列调度，端口限速。

[H3C-以太网0/3]priority7 //设置端口优先级为7，默认值为0。

[H3C]priority-trustcos //将交换机信任消息的优先级模式设置为cos(802.1p优先级，默认值)或dscp模式(dscp优先级模式)

[H3C]队列调度器HQ-WRR 24 68//将队列调度算法设置为HQ-WRR(默认为WRR)，权重为2，4，6，8。

[H3C-以太网0/3]线路速率入站29//将端口进入速率限制为2Mbps。取1-28时，费率为费率*8*1024/125，即64，128，192...1.792M在9-127，费率是(费率-27)*1024，也就是2M，3M，4M...100M，还可以继续以千兆的速度拿下。128-240，速率为(速率-115)*8*1024，即104m，12m，120m。

[H3C]displayqueue-scheduler //显示队列调度模式和参数

[H3C]displaypriority-trust //显示优先信任模式。

九。系统管理

[h3c] MAC地址黑洞h-h-h VLAN1//在VLAN 1中增加一个黑洞MAC

[h3c] mac地址静态h-h-h接口以太网0/1 VLAN1//在VLAN 1中增加一个端口1的mac。

【h3c】MAC-address timer老化500//设置MAC地址表老化时间为500s。

[H3C]显示mac地址

[H3C]显示arp

[h3c] MAC地址端口绑定h-h接口以太网0/1 VLAN 1配置端口绑定

[H3C]显示mac地址端口绑定

[H3C]显示保存的配置

[H3C]显示当前配置

救援

[H3C]restoredefault //恢复交换机的出厂默认配置，只有重启后才能生效。

[H3C]显示版本

重新启动

[H3C]显示设备

[H3C]sysname bigheap

[H3C]info-centerenable //启用系统日志功能，默认启用。

【H3C】info-center log host IP 192 . 168 . 0 . 3//要将信息输出到指定的日志主机(仅限UNIX或LINUX，不包括Windows)，首先要打开日志功能，默认关闭。

[H3C]信息中心日志主机级别8//将系统日志级别设置为8，默认为5。等级描述:1。紧急情况2。警报3。至关重要。错误5。警告6。通知7。信息8。调试。

Terminaldebugging //启用控制台显示调试信息，默认控制台被禁用。

Terminallogging //使控制台能够显示日志信息；默认控制台已启用。

Terminaltrapping //启用控制台显示报警信息，默认控制台启用。

[H3C]displayinfo-center //显示系统日志的配置和缓冲区中记录的信息。

[H3C]displaylogbuffer //显示指定数量的最近记录在日志缓冲区中的日志信息。

[H3C]displaytrapbuffer //显示报警缓冲区中最近记录的指定数量的日志信息。

Resetlogbuffer //清除日志缓冲区的信息

Resettrapbuffer //清除报警缓冲区的信息

二。H3C交换机的vlan配置案例

为了避免广播消息的泛滥和通信的安全性，在一家公司的网络中使用了VLAN技术来隔离部门之间的第2层流量。其中部门a使用VLAN 100，部门b使用VLAN 200。

A部门的终端用户使用192.168.1.0/24 IP网段，每个终端用户配置的网关地址为192 . 168 . 1 . 1；

B部门的最终用户使用192.168.2.0/24 IP网段，每个最终用户配置的网关地址为192 . 168 . 2 . 1；

需要配置基于端口的VLAN和VLAN接口，以实现以下应用需求:

1同一VLAN中的主机可以在二层通信，但是不同VLAN中的主机可以在三层通信，而不是在二层。

2.设备A被配置为部门A中用户的网关，设备B被配置为部门B中用户的网关..

网络拓扑图如下:

配置步骤

1.配置设备a。

#创建VLAN 100并将GigabitEthernet 1/0/1添加到VLAN 100。

系统视图

[设备A]虚拟局域网100

[DeviceA-vlan100]端口千兆以太网1/0/1

[设备A-vlan100]退出

#创建Vlan接口100，并将其IP地址配置为192.168.1.1/24。

[设备A]接口Vlan-接口100

[设备a-Vlan-接口100] ip地址192.168.1.1 24

[设备a-Vlan-接口100]退出

#创建VLAN 200并将千兆以太网1/0/2添加到VLAN 200。

虚拟局域网200

[DeviceA-vlan200]端口千兆以太网1/0/2

[设备A-vlan200]退出

#创建Vlan接口200，并将其IP地址配置为192.168.2.2/24。

[设备A]接口Vlan-接口200

[设备a-Vlan-接口200] ip地址192.168.2.2 24

[设备a-Vlan-接口200]退出

#为了使设备A上的VLAN 100和VLAN 200的报文能够发送到设备B，配置千兆以太网1/0/3的链路类型为Trunk，允许VLAN 100和VLAN 200的报文通过，取消VLAN 1的权限。

[DeviceA]接口千兆以太网1/0/3

[DeviceA-GigabitEthernet1/0/3]端口链路型中继

[DeviceA-GigabitEthernet1/0/3]端口中继允许vlan 100 200

[DeviceA-GigabitEthernet1/0/3]撤消端口中继允许vlan 1

[设备a-千兆以太网1/0/3]退出

2.配置设备b。

#创建VLAN 100并将GigabitEthernet 1/0/1添加到VLAN 100。

系统视图

[设备B]虚拟局域网100

[DeviceB-vlan100]端口千兆以太网1/0/1

[DeviceB-vlan100]退出

#创建Vlan接口100，并将其IP地址配置为192.168.1.2/24。

[DeviceB]接口Vlan-接口100

[设备b-Vlan-接口100] ip地址192.168.1.2 24

[设备b-Vlan-接口100]退出

#创建VLAN 200并将千兆以太网1/0/2添加到VLAN 200。

[设备B]虚拟局域网200

[DeviceB-vlan200]端口千兆以太网1/0/2

[DeviceB-vlan200]退出

#创建Vlan接口200，并将其IP地址配置为192.168.2.1/24。

[DeviceB]接口Vlan-接口200

[设备b-Vlan-接口200] ip地址192.168.2.1 24

[设备b-Vlan-接口200]退出

#为了使设备A上的VLAN 100和VLAN 200的报文能够发送到设备B，配置千兆以太网1/0/3的链路类型为Trunk，允许VLAN 100和VLAN 200的报文通过，取消VLAN 1的权限。

[DeviceB]接口千兆以太网1/0/3

[DeviceB-GigabitEthernet1/0/3]端口链路型中继

[DeviceB-GigabitEthernet1/0/3]端口中继允许vlan 100 200

[DeviceB-GigabitEthernet1/0/3]撤消端口中继允许vlan 1

[设备b-千兆以太网1/0/3]退出

3.验证配置。

(1)检查显示信息，通过display vlan命令验证配置是否成功。以查看设备A上VLAN 100和200的配置信息为例。

[设备A]显示vlan 100

VLAN身份证号:100

VLAN类型:静态

路由接口:已配置

IP地址:192.168.1.1

子网掩码:255.255.255.0

描述:VLAN 0100

名称:VLAN 0100

标记的端口:

千兆以太网1/0/3

未标记的端口:

千兆以太网1/0/1

[设备A]显示虚拟局域网200

VLAN身份证号:200

VLAN类型:静态

路由接口:已配置

IP地址:192.168.2.2

子网掩码:255.255.255.0

描述:VLAN 0200

名称:VLAN 0200

标记的端口:

千兆以太网1/0/3

未标记的端口:

千兆以太网1/0/2

(2)主机A和主机C可以互相ping通。检查主机A的ARP表，其中包含对应于主机C的IP地址和MAC地址的ARP条目..检查主机C的ARP表，其中包含对应于主机A的IP地址和MAC地址的ARP条目..

(3)主机A和主机D可以互相ping通。看主机A的ARP表，表中没有主机D的ARP表项。看主机D的ARP表，表中没有主机A的ARP表项。

这位弱电绅士补充道:

对于一些名字，你可以理解它们的意思。

1.静态IP: ISP为您提供固定的IP地址、子网掩码、默认网关和DNS。

2.动态IP:计算机的TCP/IP属性设置为“自动获取IP地址”。每次都可以启动电脑。

3.网页认证:每次上网前，打开IE浏览器，会自动跳转到ISP指定的主页，填写ISP提供的用户名和密码。只有通过认证后，才能进行其他在线操作。

4.dhcp功能:开启后可以自动分配ip，主要用于给网络客户端分配动态IP地址，无需手动设置IP。一般路由器和三层交换机都有DHCP功能。第二层交换机不能提供DHCP服务，但可以提供DHCP代理/中继功能。
