关于【电表的接法】:电表的接法（家用单相电表的接法），讲真，这么全的电工常用电表接线图，很难收集到了，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、电表的接法（家用单相电表的接法）
- 2、讲真，这么全的电工常用电表接线图，很难收集到了
1、电表的接法（家用单相电表的接法）
几种常用电表接线，初学电工看了应该都会接。有了这篇文章基本所有简单的电表接线都能搞定了，希望看完多多转发，多多收藏，让更多的人也能学习到一些专业知识，谢谢。自己动手时一定要确保安全的情况下进行，建议旁边有人帮忙看着。
单相表

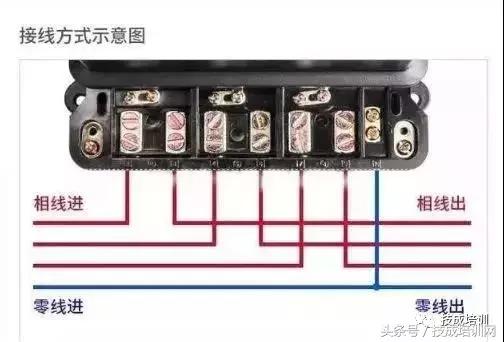

三相电表直接表

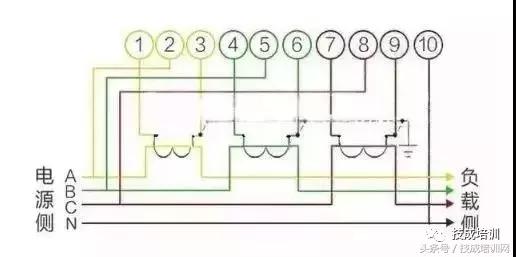

过电流互感器【3X220/380V 1.5（6）A】电能表

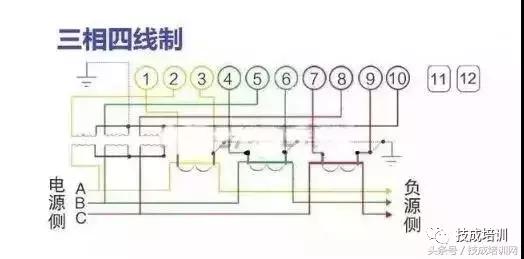

三相四线电能表【3X57.7/100V 1.5（6）A】
三相三线电能表【3X100V 1.5（6）A】

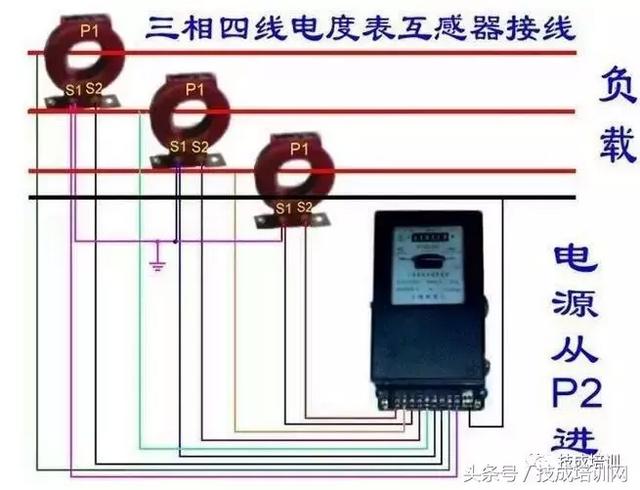

过电流互感器【3X220/380V 1.5（6）A】电能表

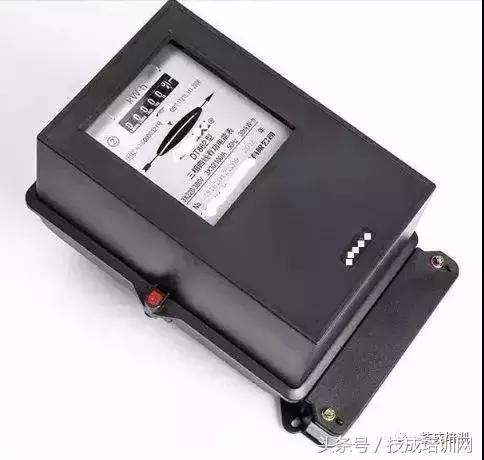

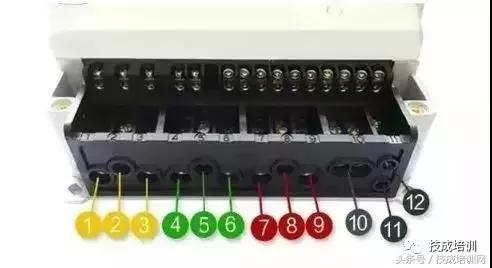

2、讲真，这么全的电工常用电表接线图，很难收集到了

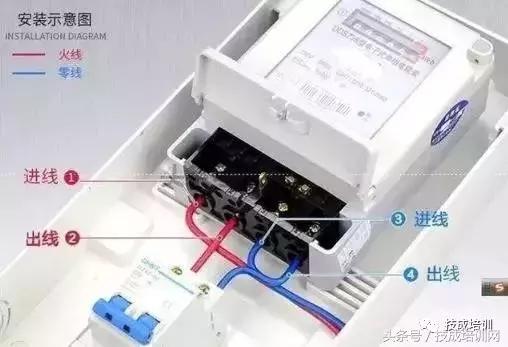

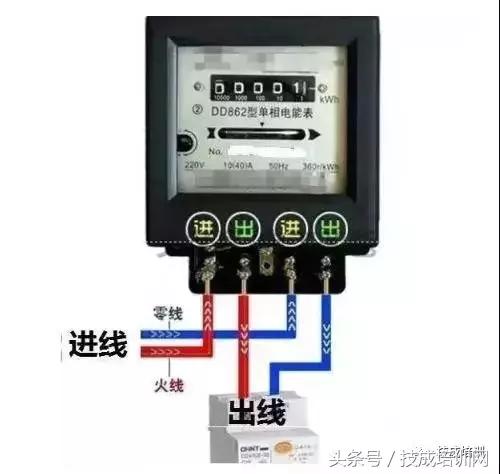

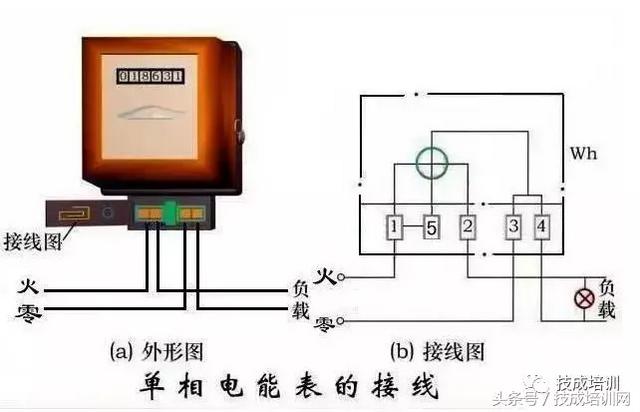

单相表▼

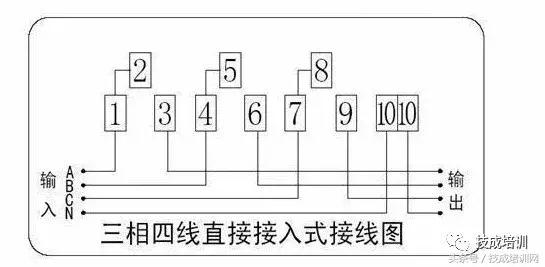

三相电表直接表▼

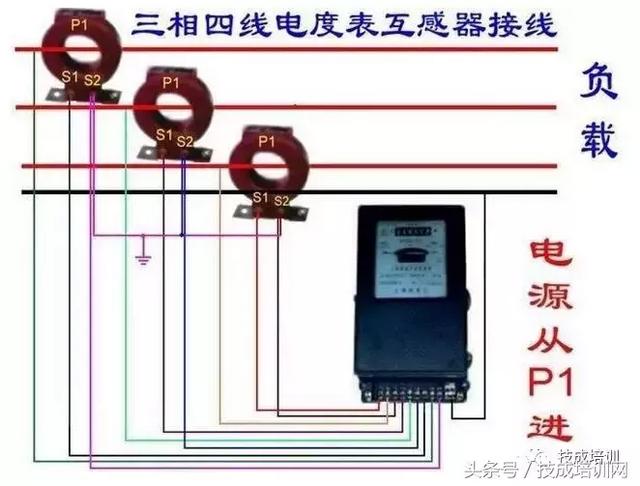

过电流互感器【3X220/380V 1.5（6）A】电能表▼

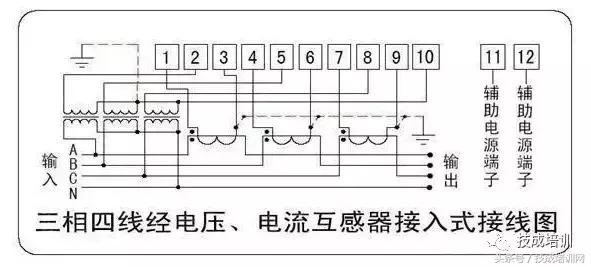

三相四线电能表【3X57.7/100V 1.5（6）A】▼

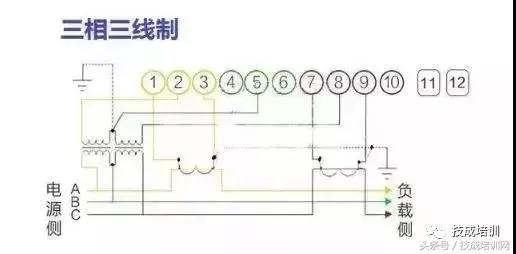

三相三线电能表【3X100V 1.5（6）A】▼

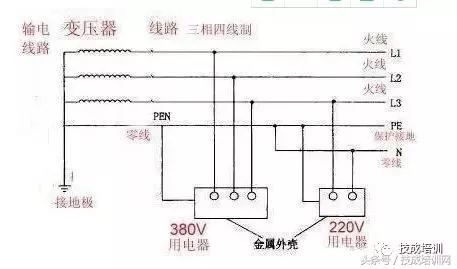

三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A，B，C三相，另一条是中性线N或PEN（如果该回路电源侧的中性点接地，则中性线也称为零线（老式叫法，应逐渐避免，改称PEN，如果不接地，则从严格意义上来说，中性线不能称为零线）。
在进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线N，中线正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

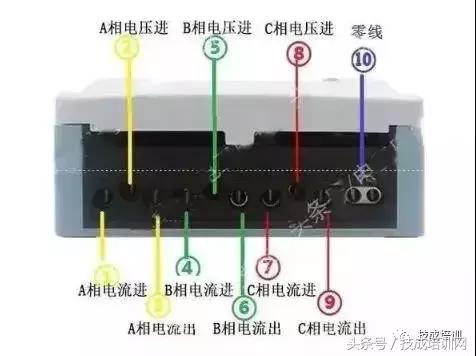

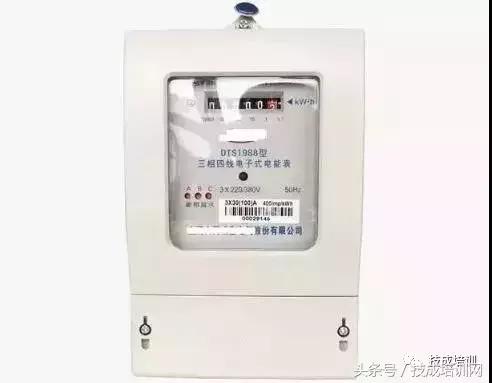

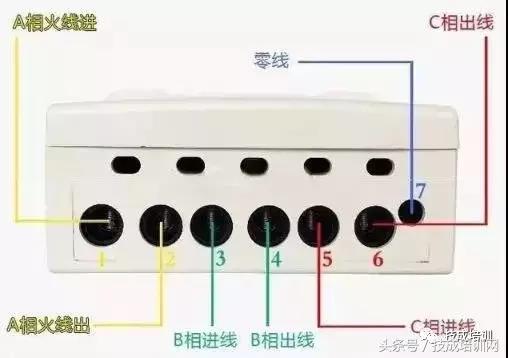

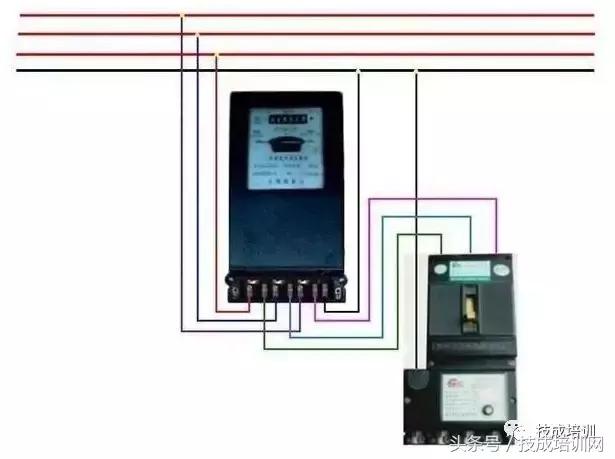

三相四线电表接线图
三相四线怎么接？
首先你得明白什么是三相四线制供电电路：三相四线制指三相交流供电中有三根火线（U、V、W表示），一根零线（N表示）。每两条火线之间电压380V，称为线电压，任何一根火线与零线的电压为220V，称为相电压。所以，220V的灯泡不管功率多少，都应给接相电压，即一根接零线，另一根任接一根火线。
按三相交流电压380V考虑，线电压为380V，相电压为220V，则三只相同阻抗元件，先以星形接入，再以角形接入，其中Z为电机每相绕组的阻抗（三根钨丝管），应该是相电流会增大到原来的1.732（根号3）倍，线电流会增大到原来的3倍，功率也变为原来的3倍。
三相四线零线怎么接？
三相四线中，零线的作用是：
1、在三项负载不平衡的情况下，零线导通，不平衡电流流回中性点，从而使供电系统的线电压、相电压基本保持平衡；
2、当采用保护接零的电气设备绝缘损坏发生碰壳时，短路电流将通过零线构成回路，由于零线阻抗较小，所以短路电流将很大，它促使保护装置迅速动作以断开电源，从而起到保护作用；
3、零线还是单相220V电气设备的电源回路。
——END——
本文关键词：家用电表的接法，接电表正确接法图解，两相电表怎么接线图解法，电子式电表的接法，普通电表的接线方法。这就是关于《电表的接法，这么全的电工常用电表接线图（单相电表的接法）》的所有内容，希望对您能有所帮助！
