关于【桥架规格和型号】:电缆桥架规格尺寸(电线桥架规格及尺寸)，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、桥架规格和型号：电缆桥架规格尺寸(电线桥架规格及尺寸)
• 2、桥架国标厚度
• 3、电缆桥架标准尺寸都有哪些
• 4、电缆桥架规格型号表哪里有?
• 5、电缆桥架的规格怎么表示？
• 6、桥架常用规格是什么？
• 7、电缆桥架的规格和型号讲解

1、桥架规格和型号：电缆桥架规格尺寸(电线桥架规格及尺寸)

　　

2、桥架国标厚度

　　镀锌电缆桥架的国标厚度有(从薄到厚):0.8毫米，1.0毫米，1.2毫米，1.5毫米，2.0毫米，2.5毫米。　　

3、电缆桥架标准尺寸都有哪些

　　上海常鹏桥架电缆桥架根据客户的实际使用要求可以做各种宽度、深度、丝的直径和不同的表面处理。　　宽度：从 50mm 到 600mm；　　长度：从 300mm到 3000mm；　　高度:105mm和150mm的为100mm, 150mm, 200mm, 300mm 400mm 和500mm　　丝径：从 4mm ~ 6mm；　　表面处理：EZ电镀锌，HDG热镀锌， PC喷塑，SS304不锈钢，SS316不锈钢，SS316L不锈钢。　　

4、电缆桥架规格型号表哪里有?

　　桥架目前在建筑行业用得相当广泛，主要有槽式桥架、镀锌桥架、梯级桥架、不锈钢桥架，桥架型号为，　　电缆桥架常规生产长度：4000mm—9000mm　　电缆桥架的可生产规格：　　200*100 200*150 200*200　　300*100 300*150 300*200　　400*100 400*150 400*200　　500*100 500*150 500*200　　600*100 600*150 600*200　　800*100 800*150 800*200　　

5、电缆桥架的规格怎么表示？

　　电缆桥架规格表示是：　　宽*高*材料厚度(单位mm)，宽*高就是桥架的横截面积啦。　　一般常用桥架有：100*50*1.0/100*100*1.0/200*100*1.2/300*100*1.5/.......（50*50*0.6----1200*200*2.0），　　根据施工标准，定额去选桥架规格　　

6、桥架常用规格是什么？

　　原发布者:ROB　　一、桥架的胀缩问题:由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。室外桥架受温度影响较大例如环境最高温度为40℃,最低温度为-20℃,则电缆桥架的最大收缩量按下式求得：Δt=11.2×10-6×60deg(度)×1000mm由此得出结论：温差为60℃时,Δι=0.672mm/m温差为50℃时,Δι=0.560mm/m温差为40℃时,Δι=0.448mm/m　　工程设计中直线段电缆桥架应考虑伸缩接头,伸缩接头的间距建议按以下取定：当温差为40℃时为50m;当温差为50℃时为40m;当温差为60℃时为40m;二、电缆桥架的标准适用范围标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。A、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。2）敷设在消防线路中。3）敷设在海拔2000米以上。3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30户外不低于IP332）防护等级：耐火桥架户内不低于IP40户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高4050

7、电缆桥架的规格和型号讲解

电缆桥架是我们用电量层面离不了的一种建筑装饰材料，它维护着电线电缆不会受到外部要素损伤，置放电线电缆露出出现意外，能够 说成我们用电量层面的守护者。在我们必须应用电缆桥架的情况下一定要挑选适合的规格和型号，那样才可以更强的充分发挥电缆桥架的功效。可是迄今为止也有许多 盆友对电缆桥架的规格和型号不太掌握，因此 我们今日非常的介绍一下电缆桥架的规格和型号详细介绍。

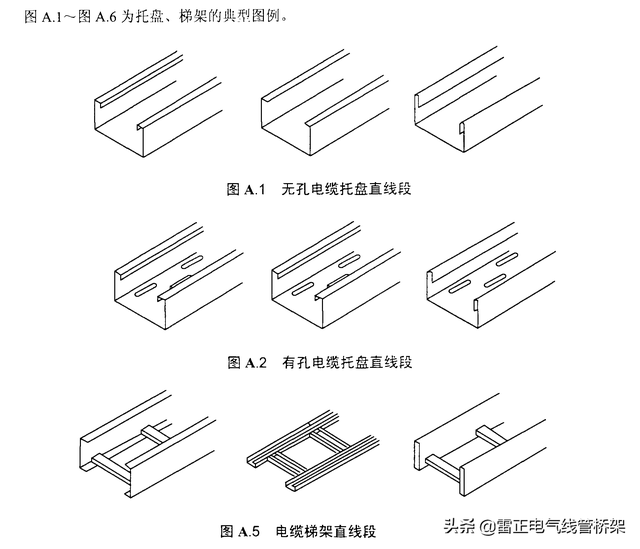

一、电缆桥架型号分別有哪些

• 槽式电缆桥架是一种封闭式电缆桥架，特别适合铺装计算机电缆、电力电缆、热电阻电缆线等高精度变频电缆。
• 托盘电缆桥架是半密封性型，它跟槽式桥架的模样十分类似，它具备重量较轻、荷载大、造型设计美观大方、构造简易、安裝便捷等优势。适用于电力电缆的安装和变频电缆的安装。
• 梯阶式桥架是一种依据世界各国材料产品研发出的新式桥架，归属于敞开式桥架，有排热快、构造简易、安裝便捷等特性。

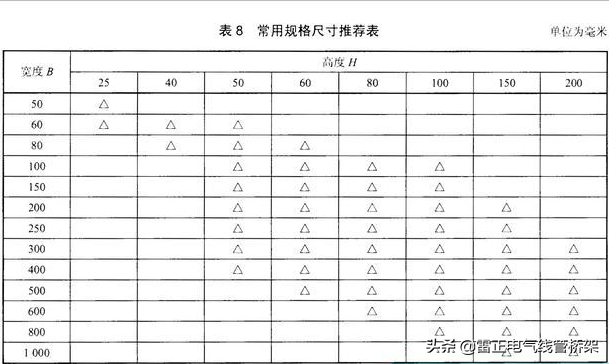

二、下列为电缆桥架规格表：

• 规格适用：槽式桥架(C)、梯式桥架（T）、金属托盘桥架（P）
• 薄厚：0.8毫米、1.0Mm、1.3mm（非标准）1.5毫米、1.8毫米、2.0Mm、2.5毫米（国家标准）

三、电缆桥架的规格挑选：

1.为避免电缆桥架规格稍大或稍紧，《民用建筑电气设计规范》(JGJ16-2008)要求:“电缆总截面占桥架总截面的比例不得超过40%；变频电缆不能超过50%。”

2、各种各样弯通及配件规格应合乎工程项目布局标准并与桥架相配套。

3.支架和支架规格的选择应当按照桥架规格、覆盖层数、跨度等标准进行。并应考虑载荷的规定。

4、桥梁防火安全间隔的规定，务必选用钢材或阻燃、防火材料。

本文关键词：电缆桥架规格尺寸标准，电缆桥架规格尺寸大全，电线桥架规格及尺寸，电缆桥架规格尺寸表，电缆桥架规格尺寸图。这就是关于《桥架规格和型号，电缆桥架规格尺寸（电缆桥架的规格和型号讲解）》的所有内容，希望对您能有所帮助！
