1、CAD里的面域（REGION）有什么用？为什么有时生成面域不成功？

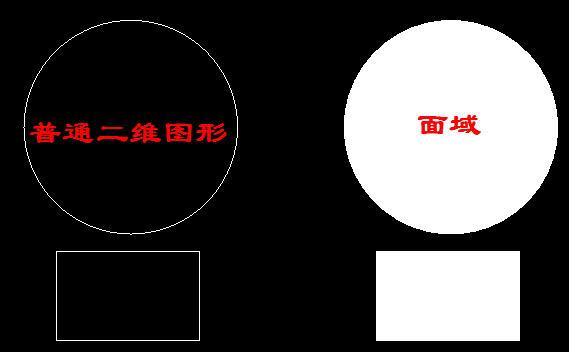

在CAD绘图中有一种对象叫做面域（REGION）,它无法直接绘制，必须通过选择图中图形生成，和填充有些类似。这种对象的中文名称：面域很清楚地描述了这种对象的特征，它是一个面，而不是象直线、圆这样的线。在默认的二维线框模式下它跟普通的线看上去没什么区别，但进入着色模式（输入SHADE命令）后就可以看出他们的区别了，如下图所示。
面域最常规的作用就是三维建模，比如将他作为截面进行拉伸（EXTRUDE）、扫掠（SWEEP）、放样（LOFT）等等。用封闭的多段线也可以作为上述命令的截面，但多段线无法做出嵌套的截面来，而面域是可以利用三维编辑中的布尔运算进行差并交集计算的，例如需要做一个中空的图形，就只能用面域来做了。先用直线或PL线画好内外轮廓，然后一起框选生成面域，然后用布尔运算将里面的面域减掉，如下图所示。
除了三维建模外，我还发现不少人利用面域功能来统计面积，这个只是个人的习惯而已，封闭多段线、填充、面积命令都可以查询面积。
面域作为一个面，需要先绘制一个封闭的边界，边界可以是由直线、圆弧、多段线等图形组成，原则就是封闭且不交叉。可以一次选择多个封闭线条生成多个面域，例如上图中可以同时选中六边形和圆生成面域，但生成是两个独立的面域，必须经过布尔运算才能得到中空的面域图形。
但有时绘制图形后无法生成面域，原因其实很简单，还是出现了交叉或不封闭的现象，只是可能缺口或交叉很小，不明显而已。
如果出现类似情况，最基本的解决办法是放大图形的各个交点处，看看是否存在缺口或细小的交叉，通过修剪、延伸或倒圆角等功能将有问题的交点处理好。但有时缺口或交叉很小，需要放大很多倍才能看出来，交点又比较多，检查起来也比较麻烦，可以想一些其他办法，比如用PE命令连接所有线，如果有的地方连接不起来，说明这个交点有问题，但多段线不能处理自交叉，比如说出现类似“8”这样的自交叉图形。还有一种方法，就是利用BO（BOUNDARY）边界命令，将生成对象类型设置成面域即可，边界对边界的搜索跟填充类似，可以通过“拾取点”或“新建边界集”的方式来选择区域，比如上面的图形，只需在多边形和圆之前拾取点，就可以自动生成两个面域。使用边界命令的好处是会忽略封闭区域外的交叉或自相交部分，同时还可以忽略细小的缺口。边界的对话框如下图所示。
如果在绘图的时候严格按照尺寸绘制，并都始终使用捕捉等辅助工具定位，通常不会出现上述问题，一旦出现无法生成面域的时候，不妨试试我所说的方法，但并不能保证一种方法能解决所有问题。建议大家养成良好的绘图习惯，避免出现问题的时候耗费过多的时间去定位和解决问题。
