1、三菱电机全直流变频空调PFC电路原理与常见故障检修

一、PFC电路工作原理

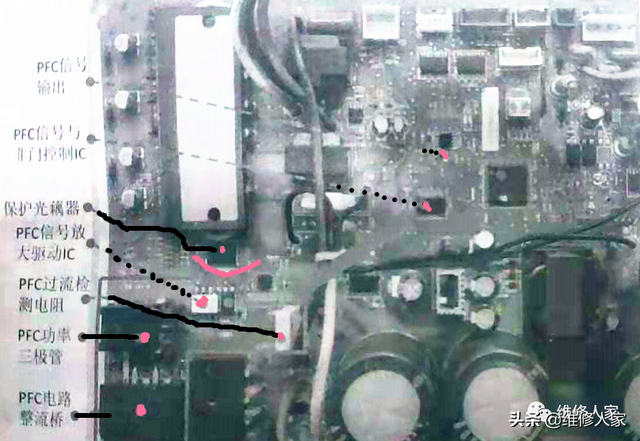

1、三菱电机MSZ-ZCO9VC全直流变频空调PFC电路在变频板中的位置及主要器件、电路控制原理图如下所示。

2、PFC电路工作原理

PFC电路主要由DB65、TR821、PC821、IC821、IC621、IC851组成。DB65是25A全波整流桥；TR821是高速功率三极管，型号为GT30J322，最大工作电流达到30A；PC821是PFC驱动专用 IC，型号为TLP351，由开关电源1、2 端绕组经D883二极管整流、C881滤波后输出直流电压专供此驱动芯片；IC821、IC621为与非门集成块，HC00实物与内部框图如下图所示：

HC00用于控制高低电平信号，间接控制PFC输出的PAM脉冲；IC851 是外机的CPU，依据采样信号分析，通过②脚输出PAM 脉冲幅值调制波形，用以控制PFC电路。

二、故障检修实例

例 1：一台三菱电机 MSZ-ZCO9VC 全直流变频空调，低频运转正常，一旦压缩机升频就会停机，且室外变频控制基板上红色LED灯每隔2.5s闪烁13 次。

故障检修：根据故障现象可知DC电压异常。重新开机低频启动后在升频时测量大滤波电容两端的电压为DC273V，明显偏低，对三颗大电容放电后检测负载没有短路现象。再次上电开机，压缩机启动瞬间有DC314V电压，比较正常,但是一升频DC电压严重下降，报直流电压异常保护。细查后发现电阻R831一个引脚虚焊（该电阻正常工作时承受的电流较大，用的是5W的水泥电阻，容易出现虚焊现象），导致PFC电路负极不能构成回路,致使PFC电路不启动,因为压缩机高频运转时需要的电流比较大，由于PFC电路不能工作,所以直接把DC电压拉低,出现报DC异常故障。补焊后试机，故障排除。

提示：PC821、TLP351、IC821、TR823、TR822损坏,也会导致压缩机低频能短暂运转，一旦升频就出现停机现象。

例 2：一台三菱电机MSZ-ZC09VC 全直流变频空调外机继电器X64不吸合,外机不工作。

故障检修：上门检查,发现内机能开机,3min后内机继电器也能动作,但是外机继电器X64不吸合(导致外机变频板大电流电路不通电,外机不工作),经过测量,X64 绕组、触头一切正常。机器上电时，测量外机接线端子S1、S2有 AC220V 电压,但X64的线圈两端没有+12V 电压(控制端信号没受控输出,所以继电器不工作)。细查后发现TR821已击穿短路，导致大电流流经电阻R831,因此,PC831光耦器工作,而1C621 的④脚接低电平,送出低电平至CPU 的④脚,通过CPU控制继电器X64不工作,PFC 电路短路保护。更换同规格三极管后故障排除。

提示：由于GT30J322 的工作特点，开、关速度快且时间短,建议更换开关时间在20μs~30μs之间的管子比较适用，开关速率低的管子达不到要求，仍容易炸裂。

2、三菱电机为什么空调里最贵：三菱电机空调为什么贵(大金和三菱电机空调哪个好)

综合得分90分

三菱电机，成立于1921年，是空调制界有名的“老学究”。在压缩机、自动化、变频控制、电力设备等高科技领域取得了巨大成就。就连日本的HTV飞船和新干线都是对三菱电机的技术青睐有加。三菱电机还积极将先进技术融入空调制产品中。即使在竞争激烈的日本市场，其市场份额也连续多年保持前三。

三菱电机在中国市场输给大金的原因不是产品技术或者质量不合格。主要原因是它的市场反应太慢。相比大金，花了近10年的时间才在国内布局中央家居市场，市场经验自然不如大金。另外，三菱电机产品线不多，推出的系列都是稳扎稳打，在个性化需求日益增加的当下非常不利。但单从技术角度来看，三菱电机甚至站在了比大金更高的层面。

低压空腔涡流技术

压缩机是空调制制冷剂循环系统的动力源，被誉为空调制的“心脏”，很大程度上决定了空调制系统的性能和可靠性。相对于分体空调制的轻、低负载，家用中央空调制系统具有大量的调制因子。

三菱电机一直在压缩机的研发上投入了大量的心血，将先进的材料、精致的机械结构和高精度的制造技术融入其中。当大金还在为低压涡旋技术苦苦挣扎的时候，三菱电机的低压涡旋压缩机早已量产应用，显示了其强大的技术实力。独特的低压涡旋腔，可确保压缩机长期处于低温高效工作状态，润滑自然顺畅，故障率行业。所以三菱电机的压缩机保修被嘲讽为“无效”。

以“马达”的名义

三菱集团最早从事造船和远洋贸易，因此非常重视船用电机系统的稳定性。后来核心电机部门独立发展为三菱电机，在电与磁的对抗中不断突破天花板。

三菱电机中央空调制运行平稳，制冷强劲。除了低压腔涡技术，“龙骨马达”也是一大功臣。三菱电机引以为傲的这项专利技术，不仅在分体空调制上是标配，中央空调制自然也是没有的。实现了绕组的紧凑化和电机体积的减小。

低温取暖之王——冰焰系列

Flame即“冰中火焰”，是一种家用中央空调，加强低温极寒制热。非常适合没有集中供暖但冬季寒冷的地区。整体费用在8-10万元，各地经销商价格略有差异。

在低温环境下，中央空压缩机的制热量往往会大大降低。三菱电机在压缩机上设置中压喷射孔，通过气液焓喷射技术将一定比例的气液两相制冷剂注入压缩机。还引入了HIC过冷和换热回路技术，增加制冷剂与环境空气体的温差，提高吸热性能，进一步增强空调制。

冰系列可在-15℃制热不衰减，除霜间隔长达150分钟，在-25℃仍能稳定运行。这个制热量可谓是目前户中央空调控的顶级水平。当然，冰焰系列的制冷性能也是业内顶尖，制热强空调制，制冷性能极佳。

层次分明的“灵”系列

三菱电机的其他主流产品系列包括尚领、凌瑶和凌锐，都是“一对多”类型。灵山主机台数最多的是4P，采用三菱双转子压缩机，属于“多管多联”型，主要是大金标准的PMX系列。适合三房两厅及以下的家庭，费用在3-5万元。因为“多管多联”采用了落后的制冷剂控制技术，所以不建议购买。

凌瑶系列属于目前新一代的“单管多接”中音空音，最多6P，最多可以拖八个。配备三菱电机高端涡旋压缩机和全DC变频技术，采用分叉箱简易安装设计，提供六大类室内机选择，造价5-7万元。凌瑶系列凭借其均衡的性能和合理的定价，受到许多消费者的青睐。

至于凌锐系列，定位为旗舰系列，几乎是三菱电机空调制领域高端技术的集大成者。内置高端低压涡旋压缩机，规格18P，适用于豪华独栋别墅。其中4-10台主机为常规侧出，12台以上主机为轻型商用上出设计。这个系列根据配置不同成本相差很大，青睐凌锐系列的消费者可以问问。

自建安装服务团队

中央空对安装的要求非常高，三菱电机对此也非常重视。目前已经建立了统一的安装体系，在各大城市成立了专门的售后团队，不外包，但是安装服务的覆盖面不如大金。
