关于【电子式水位开关】:电子式水位开关原理解析 电子式水位开关特点，今天涌涌小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、液位开关种类及原理
- 2、电子式水位开关原理解析 电子式水位开关特点
1、液位开关种类及原理
1

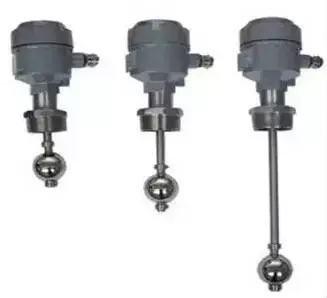

浮球液位开关
浮球液位开关结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器（磁簧开关）作用，产生开关信号。
2
音叉液位开关
音叉液位开关的工作原理是通过安装在基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉液位开关的音叉与被测介质相接触时，音叉的频率和振幅将改变，音叉液位开关的这些变化由智能电路来进行检测，处理并将之转换为一个开关信号，达到液位报警或控制的目的。为了让音叉伸到罐内，通常使用法兰或者带螺纹的工艺接头将音叉开关安装到罐体的侧面或者顶部。
3
电容式液位开关
电容式液位开关的测量原理是：固体物料的物位高低变化导致探头被覆盖区域大小发生变化，从而导致电容值发生变化。探头与罐壁（导电材料制成）构成一个电容。探头处于空气中时，测量到的是一个小数值的初始电容值。当罐体中有物料注入时，电容值将随探头被物料所覆盖区域面积的增加而相应地增大，开关状态发生变化。
4
外测液位开关
外测液位开关是一种利用“变频超声波技术”实现的非接触式液位开关，广泛使用于各种液体的液体检测。其测量探头安装在容器外壁上，属于一种从罐外检测液位的完全非接触检测仪表。仪表测量探头发射超声波，并检测其在容器壁中的余振信号，当液体漫过探头时，此余振信号的幅值会变小，这个改变被仪表检测到后输出一个开关信号，达到液位报警的目的。
5
射频导纳液位开关
射频导纳物位控制技术是一种从电容式物位控制技术发展起来的，防挂料、更可靠、更准确、适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻性成分、容性成分、感性成分综合而成，而“射频”即高频，所以射频导纳技术可以理解为用高频测量导纳。高频正弦振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。射频导纳技术与传统电容技术的区别在于测量参量的多样性、驱动三端屏蔽技术和增加的两个重要的电路。射频导纳技术由于引入了除电容以外的测量参量，尤其是电阻参量，使得仪表测量信号信噪比上升，大幅度地提高了仪表的分辨力、准确性和可靠性测量参量的多样性也有力地拓展了仪表的可靠应用领域。
6
阻旋式液位开关
物料对旋转叶片的阻旋作用，使开关的过负载检测器动作，继电器发出通、断开关式信号，从而使外接控制电路发出信号报警，同时控制给料机。如当开关作为高位控制时：在物料触及叶片的情况下，开关发出报警信号，同时停止给料机。当开关作为低位控制时，在物料离开叶片的情况下，开关发出报警信号，同时启动给料机。
7
电磁式液位开关
电磁式接近开关，又称电感式接近开关，在通电时，震荡回路（线圈等）在磁芯CORE的辅助下向前方发射电磁波，后又回到接近开关，当接近开关前端有金属时，由于金属吸收了电磁，接近开关通过电磁的衰减转换成开关信号，信号处理完成后再控制输出。
8
电子式液位开关
电子式液位开关工作电压是DC5V-24V，通过内置电子探头对水位进行检测，再由芯片对检测到的信号进行处理，当被测液体的液位到达动作点时，输出DC5V-24V，可以直接与PLC配合使用或者与控制板配合使用，从而实现对液位的控制。
9
光电式液位开关
光电液位开关使用红外线探测，利用光线的折射及反射原理，光线在两种不同介质的分界面将产生反射或折射现象。当被测液体处于高位时则被测液体与光电开关形成一种分界面，当被测液体处于低位时，则空气与光电开关形成另一种分界面，这两种分界面使光电开关内部光接收晶体所接收的的反射光强度不同，即对应两种不同的开关状态。
10
超声波液位开关
超声波液位开关内部压电晶体的叉形探头中间被空气隔开，一个晶体振动频率为1.5MHz把声音信号传到空气间隙中间，探头浸入液体时，晶体，声波偶合，超声波液位开关改变状态。
内容来源：网络
2、电子式水位开关原理解析 电子式水位开关特点
开关我们确定是非常熟习的了，市面上的开关种类现在也很多，这种开关非常受一些懂行的朋友们爱好，电子式水位开关有一种神奇的魔力可以通过传递信号肯定水位的变更，信任确定有很多的童鞋们对电子式水位开关原理有很大的兴致吧！对于水位开关来说，我们大家很少人知道它是用在哪些处所的。但是在我们的生涯中却是处储存在的，比如我们的洗衣机，是不是大家都很熟习的家电？在洗衣机里面就安装有水位开关装置。用来掌握相应的水的流量。那么对于水位开关来说有很多种的类型，但是电容式和电子式相对较为常见，下面在这里就来为大家介绍一下这两种水位开关原理。
对于电子式水位开关来说，它的原理是这样的。首先应用内置的一种特殊的电子探头检测水位变更，然后把信号提取到芯片，在芯片这里进行信号的处置。通过检验发明有水的时候，那么芯片的相应输出就会涌现高电平24V或5V等情形，但相反的断定容器里面没有水的时候，这个芯片所输出的电压就是0V。
这种高下电平信号会被PLC等相应的掌握电路板进行解读，并促使水泵等相应的电器进行工作。这类产品安装不用斟酌方向的问题，一旦横向进行安装的时候，当水位上升到蓝线的时候就会有所动作。因此这类物件的精度高。一旦这个产品进行竖向的安装，那么当容器里面的水位上升到红线的时候就会开端运行，此外它还有防波浪的才能。
电子式水位开关电路工作原理
首先我们要提到的是，电子式水位开关电路有一个电子探头，它能对水位有一个准确的检测，当水位检测的信号被处置后，被测的液体达到动作点，电路产生闭合，芯片对高下电平的信号直接进行输出，水位掌握的工作由此实现主动化。
电子式水位开关电路型号
对于不少常见的电子式水位开关来说，常见的型号有三芯线和四芯线之分，三芯线一般情形下须要和其他的掌握电路配合得当能力有效地施展工作，而四芯线的规格就有很多了，当内置的继电器容量在24V与220V之间时，大功率的水泵等大功率用电器要与其他的电器相加界能力正常完成工作。
电子式水位开关特色
1、特色：耐污、耐倾摇、耐平稳、抗摔性强、耐盐雾、耐酸碱，不怕磁场影响、不怕金属体影响、不怕水压变革影响、不怕残暴影响，不有盲区，不怕固体漂浮物的影响。
2、固定方法：简略易用，可用螺纹接口（M20）固定或管夹静止。
3、安装方法：匹敌水位，可以横装、竖装、斜装等不划定镇静安装，矫捷利便。
4、适用领域：净水、各种污水、酸碱水、咸水、水措置药剂、河涌水、纺织印染水、财产废水，还切当做船舶水位压力开关等。
本文关键词：光电式水位开关，电子式水位开关原理解析图解，电极式水位开关工作原理，电子式水位开关原理解析图，水位开关作用。这就是关于《电子式水位开关，电子式水位开关原理解析（液位开关种类及原理）》的所有内容，希望对您能有所帮助！
