关于【太阳能支架安装】:太阳能支架安装（太阳能板安装方法），今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、太阳能支架安装（太阳能板安装方法）
- 2、10大要点，9项注意，后期隐患如何规避？安装工商业光伏电站必看
1、太阳能支架安装（太阳能板安装方法）
太阳能支架安装(太阳能电池板安装方法)
太阳能光伏支架是太阳能光伏发电系统中用于放置、安装和固定太阳能电池板的专用支架。太阳能支架作为光伏电站的重要组成部分，承载着光伏电站的发电主体。选择合适的光伏支架不仅可以保证光伏组件的安全运行，降低损坏率，还可以降低工程成本和后期维护成本。
一、太阳能光伏支架分类
太阳能光伏支架使用的材料不同，主要包括铝合金、不锈钢和非金属。其中非金属使用较少。太阳能光伏支架分类图如下:
1.固定光伏支架
固定式光伏支架是指安装后方向和角度保持不变的支架系统。在固定安装方式下，将太阳能光伏组件直接朝向低纬度地区放置(与地面成一定角度)，串联并联形成太阳能光伏阵列，达到太阳能光伏发电的目的。固定方法有很多，如桩基法(直接埋设法)、混凝土块配重法、埋设法、地锚法等。屋面固定方式因屋面材料不同而有不同的方案。
地面支持设置模式
琉璃瓦屋顶，主支撑构件单元的固定压块
一种钢瓦屋面支架的固定方法
2.跟踪光伏支架
当太阳光垂直于面板时，太阳能接收的太阳能量最大，产生的功率也最高。但是地球一直在旋转，所以太阳光线的角度一直在变化。因此，跟踪系统尽可能地对准太阳，使得太阳光线在电池板的单位面积上可以接收到更多的太阳光线，从而增加发电量。目前，跟踪系统包括单周跟踪系统和双轴跟踪系统，单轴跟踪系统分为水平单轴跟踪系统和倾斜单轴跟踪系统。
水平跟踪
二、安装太阳能光伏支架
支架的安装应根据设计图纸，先进行定位放线。彩钢屋面主要是夹具的定位，然后是导轨的安装。应注意夹具的间距、同排构件导轨与相邻两排构件导轨的间距。导轨应按中间段、两端段和导轨连接件的顺序安装。导轨安装完成后，检查各导轨的水平度，各横向导轨的曲率不得大于1毫米。
一组支架安装完成后，应准确检查支架的位置。注意前后排之间的距离，设计中要求的离墙距离等。吊装和搬运过程中采取保护措施，避免人身伤害和对原有建筑物的破坏。此外，安装支柱、横梁和导轨时，不要一次将螺栓紧固到位。将所有支架拉直后，拧紧所有螺栓。介绍以下分布式光伏支架的常见安装方法:
1.水泥配重法
在水泥屋顶上浇筑水泥墩是最常见的安装方法。
预制水泥配重
2.特种电站双组分钢筋胶的安装
直接粘贴
翻译
2、10大要点，9项注意，后期隐患如何规避？安装工商业光伏电站必看
进入2022年，伴随着世界政治格局的变幻，包括石油、天然气在内的传统能源价格飙升，严重影响了我国社会、经济、贸易的发展。在拉高普通老百姓生活成本的同时，也大幅抬高了国内企业的生产、经营成本。
为摆脱对传统能源的依赖，早日实现双碳战略目标，今年上半年，国家进一步加大了支持发展新能源的力度。国家发改委、住建部、能源局、地方政府相关支持政策频出，不断为新能源光伏行业加持、加码、加大范围。
在这些政策相互叠加共同引导下，全国工商业屋顶光伏项目如火山爆发一般的扑向市场，不仅让光伏从业者们应接不暇，想让想要安装光伏电站的企业业主不甚了了。
那么安装工商业光伏电站，需要注意哪些问题呢？今天，小编就整理了一些，以供大家参考。
前期准备工作：
1、屋顶资源项目勘察
分布式屋顶光伏勘察属于项目的前期工作，通过实地勘察，搜集屋顶相关资料，为后续方案设计和投资收益分析做准备。实际的屋顶结构形式多样，业主对屋顶光伏的可行性、装机容量、投资收益、合作模式等问题也十分关注。
2、当地资源情况
分布式光伏选址应优先选择太阳辐照量大、阴雨天气少、污染程度小的地区。若企业靠近海边，需考虑防盐雾防腐蚀、抗台风措施;企业所在地区沙尘大则需考虑防风沙和增加清洗的措施;若在寒冷地区则需要考虑防冻和除雪措施。
3、当地光伏扶持政策情况
各地为了推动分布式光伏发展，纷纷出台省级、市级甚至县级的扶持政策。项目开发人员在项目开发前期需提前需熟悉这些政策，作为目前还需政府补贴发展的光伏产业，补贴政策的好坏直接影响了分布式的收益，因此当地政策好的分布式项目宜优先开发。
例如：8月1日，江苏苏州市发布关于征集2022年苏州工业园区光伏和储能项目（第一批）的通知，通知指出：分布式光伏项目补贴0.1元/千瓦时，连补1年。根据当地的补贴力度，可以计算出大概多久可以收回投资。
4、企业实力及所经营行业
光伏电站的寿命超过20年，在分布式电站开发时要考业主的存续，宜优先选择企业实力强、行业前景好、企业经营规范、财务正规的业主合作。
企业性质以国企、上市企业和外企为好，这些企业信用度高，在后期电费收缴、结算时一般均不存在问题。
业主企业的经营行业对建设分布式光伏电站也有影响，若企业生产易燃易爆危险品、排放腐蚀性的气体、排放大量烟尘等，都不适宜建设分布式光伏电站。
电价高，用电量大的工业、商业屋顶属于最好屋顶的资源，如大型的工业企业、商场等;其次是用电量不大、电价也不高的业主单位，如学校和医院屋顶、市政楼堂馆所、物流中心屋顶等。
5、建筑屋顶情况
建筑产权归属、设计使用寿命、材质、面积和朝向等也直接影响了分布式光伏电站是否可行及安装量。
建筑产权归企业业主或当地政府所有，则适宜开发;租赁的厂房不适宜。同时工业厂房屋顶一般是彩钢板，在项目开发时需了解屋顶能使用的年限，年限太短不适宜进行开发。
单个企业屋顶面积或屋顶总面积最好不少于10000平方米的屋顶(约可安装1MW)。同时踏勘时需量出屋顶方位角、屋顶倾斜角度和周围遮挡物如女儿墙的高度，以便后期确定系统装机量和发电量。
6、建筑屋面荷载
屋面荷载分为恒荷载和可变荷载。恒荷载是指结构自重及灰尘荷载等，光伏电站需要运营25年，其自重属于恒荷载。
通常钢结构厂房上装光伏系统每平米会增加15公斤的重量，砖混结构厂房的屋顶每平米会增加80公斤的重量。在项目考察时，需要着重查看建筑设计说明中恒荷载的设计值，并落实除屋面自重外，是否额外增加其他荷载，如管道、吊置设备、屋面附属物等，并落实恒荷载是否有裕量能够安装光伏电站。
可变荷载是考虑极限状况下暂时施加于屋面的荷载，分为风荷载、雪荷载、地震荷载、活荷载等，是不可以占用的。特殊情况下，活荷载可以作为分担光伏电站荷载的选项，但不可以占用过多，需要具体分析。
在项目踏勘时，需要项目开发人员从业主方获取房屋结构图，便于计算屋顶荷载。
7、屋顶支架型式
建筑屋顶主要有彩钢瓦、陶瓷瓦、钢混等几种，彩钢瓦分为直立锁边型、咬口型型、卡扣型型、固定件连接型。
前两种需要专用转接件，后两种需要打孔固定;陶瓷瓦屋面可以使用专用转接件，也可以不与屋面固定，利用自重和屋面坡度附着其上;钢混结构屋面需要制作支架基础，基础与屋面可以生根也可以不生根，关键考虑屋面防水、抗风载能力、屋面设计荷载等因素。
8、配电设施及并网点
- 配电设备是光伏电站选择并网方案的根据之一，主要考查内容有：
- 厂区变压器容量、数量、母联、负荷比例等;
- 厂区计量表位置、母排规格、开关规格型号等;
- 厂区是否配备独立的配电室，是否配电设备是否有备用的间隔，如没有是否可以压接母排;
- 优先选择变压器总容量大，负荷比例大的用户;
- 查看进线总开关的容量，考虑收益问题，光伏发电系统的输出电流不宜大于户用开关的容量;
- 以走线方便节约的原则，考虑逆变器、并网柜的安装位置。
9、用户用电量及用电价格
分布式光伏发电项目最重要的就是所发电量就地消耗，因此需要考察：
- 企业年、月、日均用电量，白天用电量、用电高峰时段及比例;
- 企业用电价格，白天用电加权价格。
10、分布式光伏的开发模式
分布式光伏开发模式主要是与屋顶业主洽谈确定具体合作方式，主要模式有要有优惠电价模式、屋顶租赁模式。需要综合考虑项目投资收益、业主意愿等因素确定投资开发模式。
安装使用过程中需要注意：
1、严格避免各种工商业电器及导线短路，太阳能电池板支架安装必须牢固、稳定；
2、太阳能电池板必须按正确方位角及倾斜角安装，避免尘垢污染，箱体避免水浸湿；
3、当电压指示在11V以下警示区时（红色区或听到报警声），表明蓄电池充电不足，应立即关断开关，停止使用，再次充电至正常使用区（或绿色区）以上方可使用（具有自动控制功能的产品除外）；
4、太阳能电池板或控制器、逆变器接好后不宜经常插拔；
5、箱体切勿倾斜，更不可倒置，以免电解液溢出，损坏设备或伤及人体；
6、蓄电池两极切不可短路，否则将损坏蓄电池；
7、灯具必须用配备的专用高效节能灯，不可使用其他灯具，切勿触摸灯头电极，不可擅自加长电线或其他用电器联线，首先使用前最好先将蓄电池充满电再行使用为好；
8、严禁将直流电源及用电器接入交流电源；
9、十六岁以下未成年人切勿触摸或搬移。
不同场景下可能存在的安全隐患：
工厂屋顶（水泥）

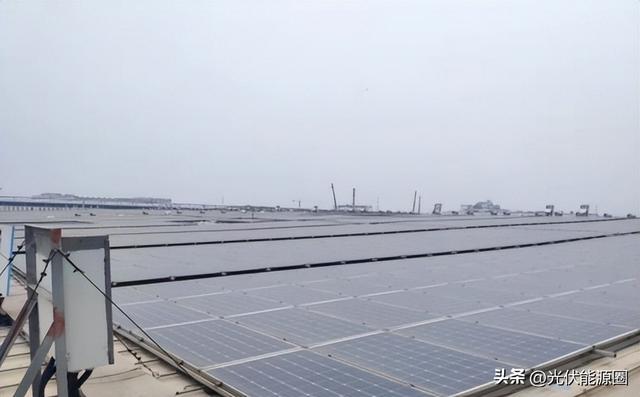

工厂屋顶（彩钢瓦）
安全隐患
一、无法应对组串产生的电弧，高压电弧极易击穿彩钢瓦。
二、组串高压无法切断，出现火灾时救援难，火势容易蔓延至场内
三、组件接地故障频发，逆变器关停造成发电量损失
四、组件对地电弧、线缆电弧无法检测定位，存在隐患导致火灾产生

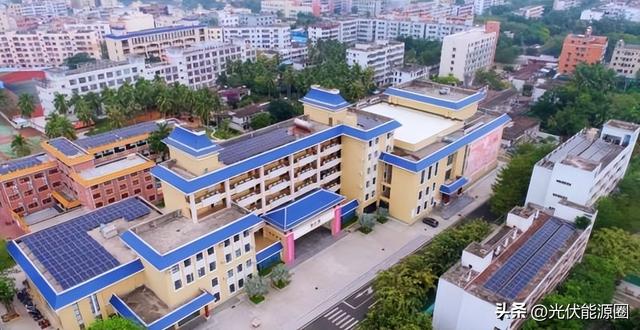

学校、医院、政府大楼等人口集中地区
安全隐患
一、区域管制，无法使用无人机进行组件异常扫描，隐患无法排除
二、人口密集，组件方阵漏电流导致人员触电概率大
三、抢险受限，遭遇火灾等紧急情况时组串高压无法关断，阻碍救援
四、舆论影响，若发生火灾等事故，社会舆论恶劣

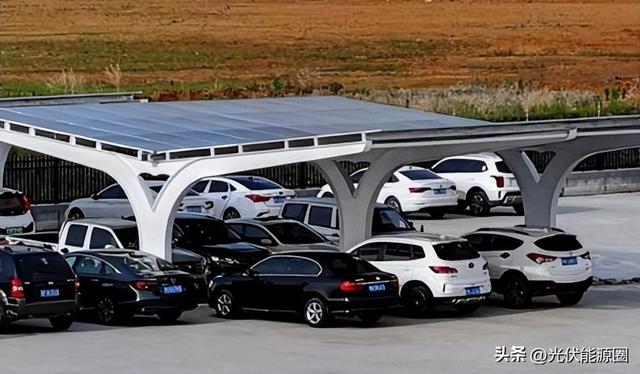

棚顶光伏（光伏车棚、农业大棚、粮仓顶棚、煤场、纺织厂等）
安全隐患
一、组件热斑，厂内排放物易在组件表面累计形成热斑，引起组件高温进而导致火灾。
二、缺乏检测，组件对地电弧、线缆电弧无法检测定位，存在隐患导致火灾产生
三、棚顶脆弱，组串的电弧火花会烧穿棚顶进入内部
四、抢险受限，遭遇火灾等紧急情况时组串高压无法关断，阻碍救援

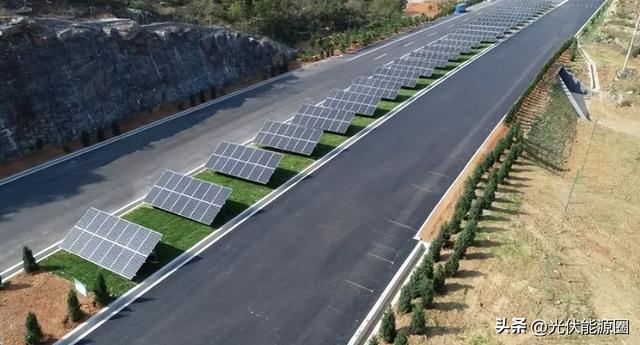

高速公路光伏
利用高速公路存量的土地资源建设光伏电站，是近期光伏圈一个比较热门的话题。
高速公路附近光伏电站可能会存在哪些隐患呢？
一、环境易燃，烟头、零星的组件电弧火花会导致下方杂草燃烧
一、事故难以发觉，地段狭长，传统运维难度大，极其耗时。
三、救援困难，远离市区，如发生火灾等事故救援困难

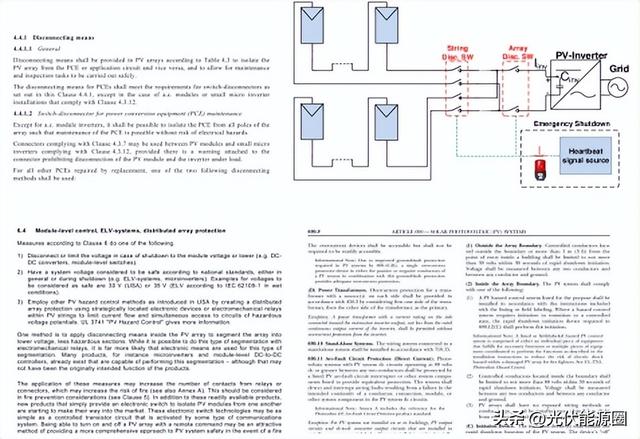

为了避免出现光伏日常运维出现上述隐患，国内外均发布了相应的法规或措施来保障光伏发电的安全性。

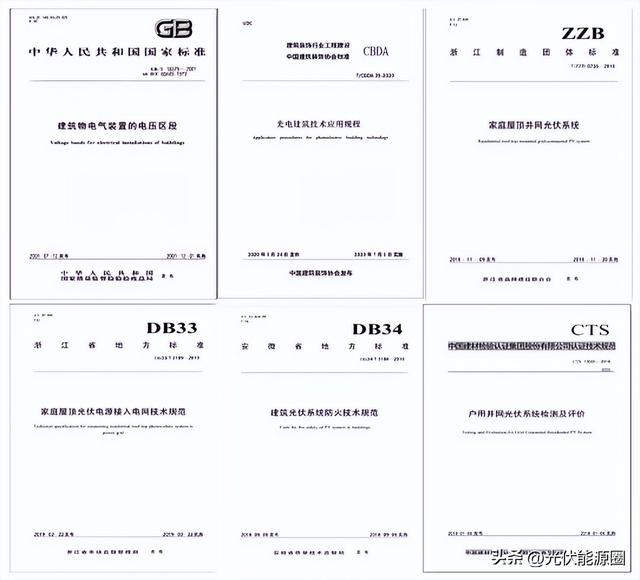

国家安全标准

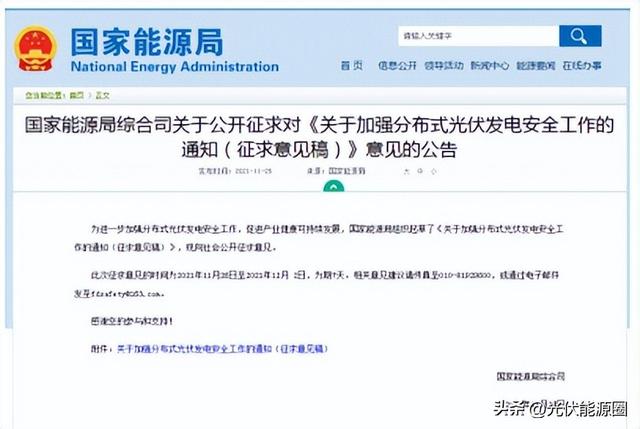

2021年11月26日，国家能源局发布了关于公开征求对《关于加强分布式光伏发电安全工作的通知（征求意见稿）》意见的公告。其中，在“项目设计管理”相关章节中明确要求：安装电弧故障断路器或采用具有相应功能的组件，实现电弧智能检测和快速切断功能；光伏组件应具有安全关断保护功能，保证逆变器关机，交流断电后，系统子阵外直流电压低于安全电压。

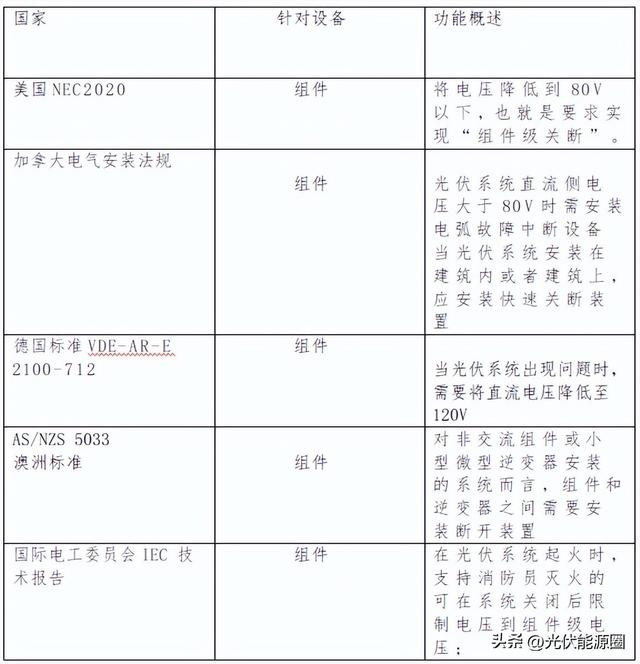

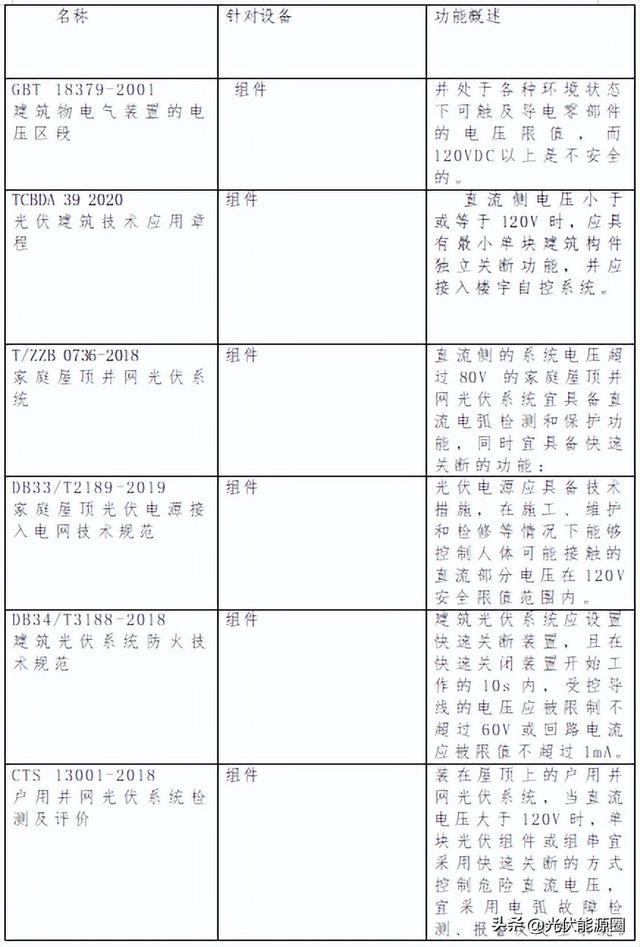

根据国内外的法规和意见，光伏行业也做出了相关解决方案，主要从以下几个方面
紧急事故避险：组件及快速关断，降低组串电压，不影响救援进度。
隐患检测定位：电弧、漏电流检测定位，减少火灾事故隐患
组件级智能监测：监测组件状态，避免组件高温起火，提升发电量。
本文关键词：光伏太阳能支架安装方法，太阳能光伏支架，太阳能支架安装视频，太阳能支架安装图，太阳能支架安装示意图。这就是关于《太阳能支架安装，太阳能板安装方法（后期隐患如何规避）》的所有内容，希望对您能有所帮助！
