1、9针串口接线图：九针串口（9针串口接头）
九针串行端口(9针串行端口连接器)
刚接触电脑的朋友，面对电脑背面密集的接口和大量的连接线，往往不知所措；长期接触电脑的朋友，有时候想出一些小点子，但往往找不到各种接口的pin定义；如果你有以上的经验，那么这一系列的文章肯定会给你带来一点帮助，那就是电脑界面的大集合。今天我就来介绍一下电脑接口——串口COM接口。
通常，主板集成两个串行端口，但Windows最多可以为硬件设置提供八个串行端口资源。注:编号COM1至COM8)。虽然它们的I/O地址不同，但它们只占用两个IRQ (IRQ4由1、3、5、7共享，IRQ3由6、8共享)。通常，我们通常使用com1到com4的四个端口。我们在使用中经常会遇到这个问题——如果COM1上安装了串口鼠标或者其他外设，那么COM3上就无法安装Modem等其他硬件，这是因为IRQ设置冲突，无法工作。此时玩家可以在COM2或4中安装其他外设。
标准串口可以实现最高115Kbps的数据传输速率，而一些增强串口如ESP(增强串口)、Super注意:Super增强串口可以实现460Kbps的数据传输速率。
串口是计算机的主要外部接口之一。通过九针串口连接的设备很多，比如串口鼠标、MODEM、平板等。九针串口示意图如上，各脚定义如下:
1 DCD载波检测
2 RXD接收数据
3 TXD发送数据
4 DTR数据终端准备就绪
5 SG信号接地
6 DSR数据准备就绪
7 RTS请求发送
8 CTS清除发送
Ri振铃指示
工业物联网@ dieter
2、RS232串口通信：接口定义、标准接法详细说明，一看就懂了
九针串口即RS232接口，个人计算机上的通讯接口之一，由电子工业协会（Electronic Industries Association，EIA） 所制定的异步传输标准接口。通常 RS232 接口以9个引脚 （DB9） 或是25个引脚 （DB25） 的形态出现，一般个人计算机上会有两组 RS232 接口，分别称为 COM1 和 COM2。
它被广泛用于计算机串行接口外设连接，连接电缆和机械、电气特性、信号功能及传送过程。RS232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。

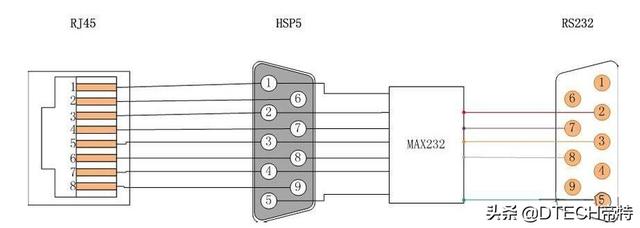

9针RS232串口接线图

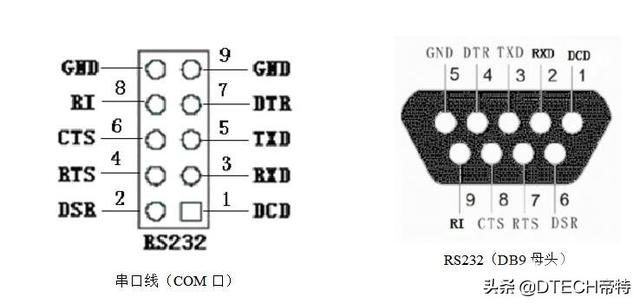

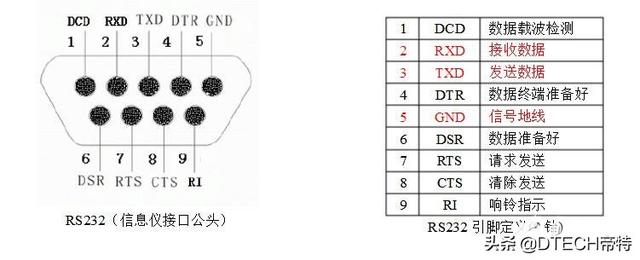

9针RS232串口接口定义

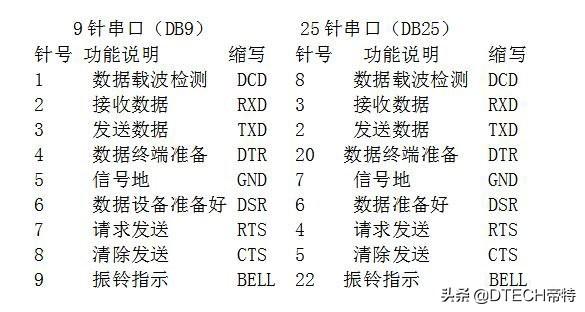

DB9和DB25的常用信号引脚说明
接线方法
检验仪器与微机的通讯主要是以RS232-C标准接口为主，而串口的接线方法也有一定的标准，来了解一下。

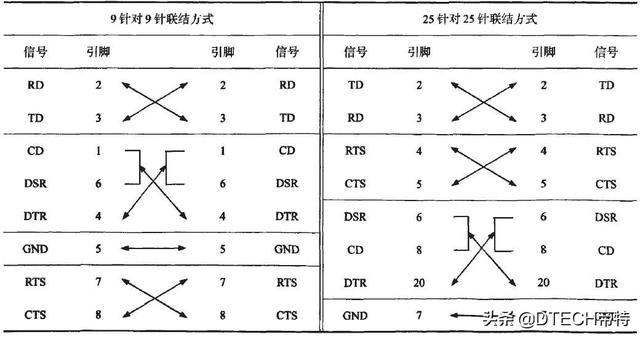

标准接法
1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：
说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换
2-------------3
3-------------2
4-------------6
5-------------5
6-------------4
7-------------8
8-------------7
2、9对25（包括9孔对25孔，9孔对25针）
2-------------3 （备注：2、3有可能不交换）
3-------------2
4-------------6
5-------------7
6-------------20
7-------------5
8-------------4
串口通信调试中要注意的几点
1、不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；
2、线路焊接要牢固，不然程序没问题，却因为接线问题误事；
3、串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；
4、强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
（来源：综合网络）
