关于【五方通话是哪五方】:智物通电梯五方通话指的是哪五方(如何检查电梯五方通话)，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、五方通话是哪五方：智物通电梯五方通话指的是哪五方(如何检查电梯五方通话)
- 2、电梯总线型五方通话的接线及故障判断技巧
1、五方通话是哪五方：智物通电梯五方通话指的是哪五方(如何检查电梯五方通话)
电梯五方对讲系统
系统组成:
1.电梯轿厢；
2.电梯机房；
3.电梯轿厢顶部；
4.电梯坑；
5.物业值班室。
五方调用不是法律和国家标准的直接要求，法律和国家标准有书面的比较原则，而五方调用是符合这些法律和国家标准的简洁方式。
现提供一些国家标准的规定和条款供参考:
TSG T7002-2005《曳引强制驱动电梯型式试验细则》(细则在法律层面):
18.1车内报警装置汽车应配备便于乘客识别和触摸的报警装置。
18.2报警装置的电源本装置的电源应来自应急照明电源或等效电源(接入公用电话网的除外)。
18.3汽车紧急报警装置中的报警装置类型应采用双向对讲系统，以便与救援服务部门保持联系。启动这个对讲系统后，被困在车内的乘客应该不用做其他操作。
18.4对讲系统当电梯行程超过30m时，应在轿厢和机房之间设置由应急电源供电的对讲系统或类似装置。
18.5井道内的报警装置如果在井道内工作的人员有被困的危险，不能通过轿厢或井道逃生时，应在存在危险的地方设置报警装置。报警装置还应符合上述第18.2和18.3条的规定。
GB 7588-2003《电梯制造和安装安全规范》(本规范为强制性国家标准)；
5.10紧急救援
如果在井道内工作的人员有被困的危险，无法通过轿厢或井道逃生，应在危险处设置报警装置。报警装置应满足14.2.3.2和14.2.3.3的要求。
紧急报警装置
在14.2.3.1，为了使乘客能够在电梯轿厢外寻求帮助，电梯轿厢应配备有乘客能够容易识别和触摸的报警装置。
14.2.3.2装置的电源应来自8.17.4中要求的应急照明电源或等效电源。
注意:14.2.3.2不适用于车内电话与公共电话网的连接。
14.2.3.3装置应采用对讲系统与救援服务保持联系。启动这个对讲系统后，被困的乘客应该不用做别的事情。
如果14.2.3.4电梯的运行距离大于30m，则应在轿厢和机房之间设置8.17.4中提到的由应急电源供电的对讲系统或类似装置。
以上两项法律法规和国家标准必须执行。
在实际操作中，如果不使用五方通话，另一种常见的方法是在车内安装可以拨打外线的电话。
2、电梯总线型五方通话的接线及故障判断技巧
谨以此文献给看到线头太多太乱不知道如何是好的。。。。。
五方通话是电梯应急救援的内容之一，是电梯安装验收和年检的必检项目。对于轿厢与用户值班室的通话，我维保的小区使用的是上海鑫菱的总线型控制系统。小区前年在A地块有5栋大楼，大楼内安装了12部电梯，去年在B地块新建2栋大楼，安装了12部电梯，今年在C地块新建3座大楼，安装了18部电梯。这些地块之间相距200米到500米不等。这42部电梯通过总线的方式连接在一起，在值班室可以接听任何一部电梯的呼叫。

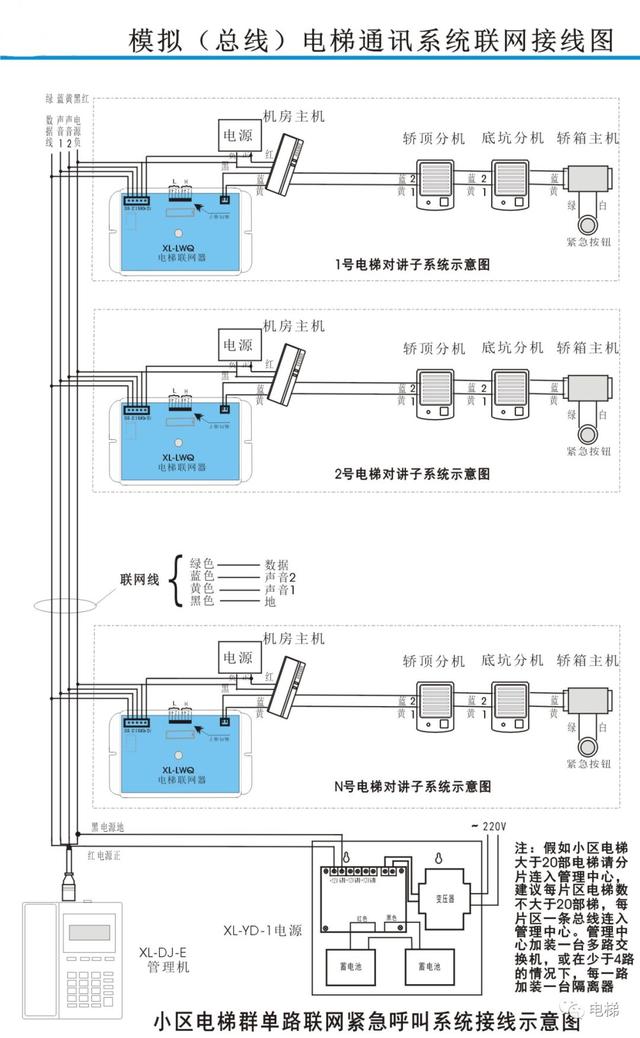

下面简要介绍一下电梯与物业值班室电话之间布线及接线过程。电梯与物业值班室的电话总机采用总线型通讯，每部电梯在控制柜中安装一个联网器，在联网器上设置每台电梯的编码，联网器输入端子接电梯内的电源和通讯线，输出接值班室的管理机，输出信号包括1根地址线、2根声音线和1根共用的地线。将所有电梯的地址线、声音线及地线分别相接，请大家想象一下，为了这个值班室电话，需要布多少线缆？电梯出线端到值班室电话机之间有多少接头？如果有一处电缆坏了怎么查？

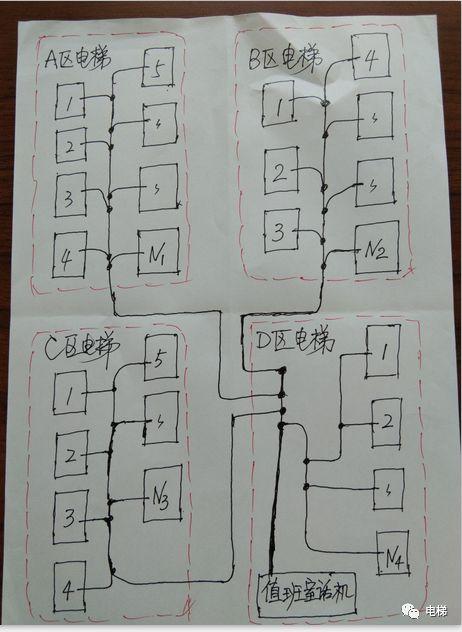

总的布线图如下，布线并不是同一个时期完成的。新的楼房建在那里电话线就布到那里。施工队经常更换，线缆的规格和颜色各个时期不一致，接线时会感到无从下手。
线缆布线的过程大概如下：
1）用4芯电缆线从电梯控制柜编码器处通过井道布线到大楼的负一层，这根线我们称之为分支线，
2）在大楼的负一层用一根粗一些的电缆线和每台电梯的分支线相连，并布线到物业值班室。这根线我们称之为主干线。
3）新的大楼落成，想把新楼的电话与以前的值班室电话并网，又要布设新的电缆，值班室话机要迁移，又牵扯布线改线。这个过程中难处理的是分支线、主干线、先布的线和后布的线颜色不一致，难免在接头处把线接错，后续的施工会把线路扯断或者挤压在一起造成短路，再由于是总线型，所有的线都连在一起，出现问题后检修工作量大。

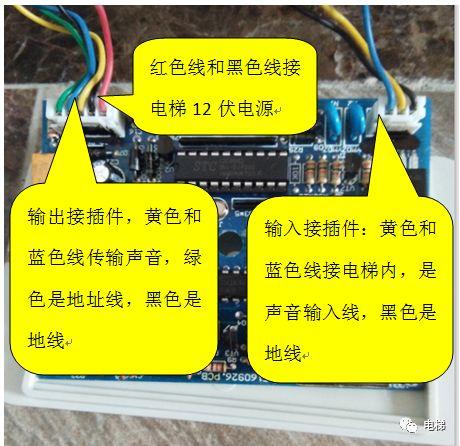

下图是安装在电梯内的编码器接线示意图：

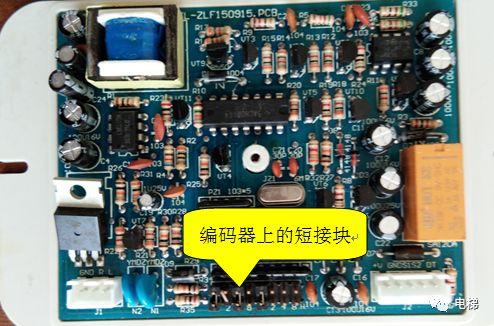

下图是编码器盖板上的接线图，在对电梯进行编码时，低位L对于的是个位，高位H对应的是十位，比如电梯编码为13，就需要将十位的1和个位的1,2短接。再比如编码为62，就需要将十位的2,4和个位的2短接。
以下内容非常关键，需要的请耐心读完。

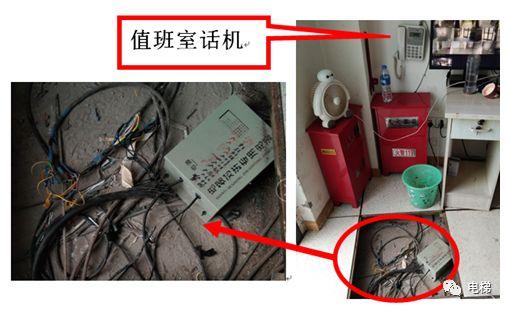

1、电梯安装完成后，甲方为了尽快验收，临时找一个房间作为电话值班室，电梯到值班室的线缆也是临时的，线缆就近布置没有放入线槽内，当时也没有架设线槽。在接下来的大楼施工中线缆会被扯断，因此在电梯完成验收后，要将编码器上的输出接插件J2拔下来，防止编码器短路烧坏。
2、新楼的电梯在并网时接线方法。首先要判断线缆是否存在短路或开路。在线缆的终端测量一下，如果有短路通知甲方处理。测量开路的方法是将线缆的终端4根线短接起来，然后测量控制柜中编码器的输出插件J2，如果有不通的说明线缆存在断路，通知甲方维修。接线时不要依据布线施工人员拍摄的主干线与分支线的图片，线的颜色搞混淆了容易出错，好的做法是参照联网器上盖内的接线图，先到控制柜中找到输出接插件J2，将地线与地址信号线短接，然后到值班室在主干线缆上用万用表测量出这2根线并做好标记，之后再到电梯控制柜中将地线与声音1信号线短接，去值班室测量出相通的2根线，好了，通过这2次短接可以判断出地线、电梯编码地址线、声音信号线了。返回到机房拆下短接线，可以将编码器上的接插件恢复了，最后将值班室中已经分清楚的线接上去就行啦。
维修案例1：甲方通知线缆布好了，可以接线了。布线属于甲方负责，接电话机属于电梯安装人员或者维保人员负责。去新楼的电缆上测量发现5号楼的线缆短路，通知甲方后，2个布线的人员扛着梯子，不停的到处找接头，爬到梯子上拆接头，测量线的通断，2个人折腾了2个小时才找到了出问题的电缆，是一单元电梯竖井里的电缆在施工中被损坏了。究竟电缆的故障点在哪里还需要进一步检查。
维修案例2：年审电梯时检查出12栋3单元电梯与值班室通话异常，现象是值班室人员能听到轿厢人员的声音，而轿厢人员听不到值班室的回话，按照先易后难的检查方法，替换编码器后通话正常，说明编码器坏了，如果替换后通话不正常就只有查线缆了。
本文关键词：电梯里面的五方通话是指，电梯五方通话是什么，电梯什么叫五方通话，智物通电梯五方通话指的是哪五方通讯，电梯5方通话指哪五方。这就是关于《五方通话是哪五方，智物通电梯五方通话指的是哪五方（电梯总线型五方通话的接线及故障判断技巧）》的所有内容，希望对您能有所帮助！
