关于【接近开关原理】:接近开关原理（常见的接近开关有4种），今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、解密神奇的接近开关
- 2、接近开关原理（常见的接近开关有4种）
1、解密神奇的接近开关

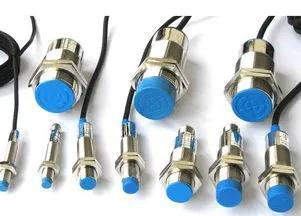

接近开关又称无触点行程开关，它除可以完成行程控制和限位保护外，还是一种非接触型的检测装置，对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。用于检测零件尺寸和测速等，也可用于变频计数器、变频脉冲发生器。
特点有工作可靠、寿命长、功耗低、复定位精度高、操作频率高以及适应恶劣的工作环境等。
当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。通常把这个距离叫“检出距离”。不同的接近开关检出距离也不同。
有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。不同的接近开关，对检测对象的响应能力是不同的。这种响应特性被称为“响应频率”。
接近开关按引线可分二线和三线式，按极性又可分为PNP和NPN式，按触点通断状态分常开和常闭式。
直流二线接近开关，常开型串连负载后，无感应时二线间电压接近电源电压，有感应时接近0v。常闭相反。
接近开关引线有棕色线蓝线和黑色线。DC型棕色接正极，蓝色接负级，黑色是输出。三线PNP常开型工作时，无感应时（万用表DC档，红笔接棕色线，黑笔接黑色线）黑线电压为电源电压。有感应时黑线（万用表红笔接正极）电压为0v左右。（此时对应的plc或其它设备输入端指示灯应有反应）。当然棕线蓝线间电压为电源电压。常闭型黑线棕线间电压与常开时相反。
直流NPN常开型（万用表Dc档黑笔接蓝线红笔接黑线），无感应黑线（与蓝线）电压为电源电压，有感应为0v左右。NPN常闭型黑线电压与常闭型相反。

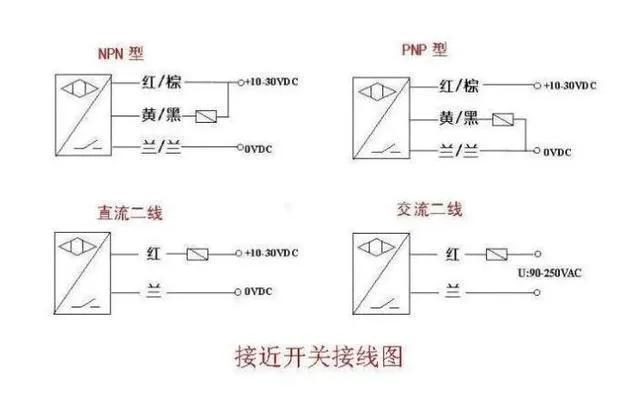

如上图举例，第一个，npn型，电源正极接棕色线红线，负极接蓝线。被控制设备（一般控制继电器）一端接正极，一端接黄线黑线即可。
2、接近开关原理（常见的接近开关有4种）
接近开关的原理(有四种常见的接近开关)
随着技术的不断更新，一些企业利用电磁、磁场、频率等信号的特性开发了接近开关。这个开关的优点是“感知”和“无接触”，但是很多朋友不知道这个开关的工作原理。本文将谈谈接近开关的工作原理。
在谈接近开关之前，我先提几个日常生活中常见的“感应开关”装置，比如卫生间的自动感应冲水器、小区车库的自动感应“刀闸”、手机的“接时关屏”功能，其实都算是一种“接近开关”，只是在原理上有些区别。
一、磁感应开关
这种开关不需要电源，是一种非接触式开关，是所有接近开关中相对环保、维护成本低的一种。
这种接近开关的原理也很简单，就是利用磁感应来控制开关的闭合。当磁性物体或铁制工具靠近开关时，磁场会发生变化，开关内部的磁力会控制开关的闭合。
二、电磁感应开关
这种开关与磁感应开关原理相同，但前者不需要耗电，而电磁感应开关则需要靠电来维持开关功能。
原理也很简单。用电流通过一个特殊结构的线圈会在开关附近产生磁场。当一个物体进入磁场时，它会干扰磁场，形成一个特殊的信号源。最后，设备放大后，开关可以由晶体管控制。
三.光电开关
这种开关的工作原理更简单。交换机需要电源支持。电力由发光设备转换成光，然后向特定方向发射。只需在光发射器的另一侧安装一个用于检测光源的接收器。
当物体通过、阻挡或反射发光装置发出的光线时，接收器无法接收到光电信号，这意味着有物体靠近。如果能接收到光信号，说明没有物体靠近，然后其他辅助设备可以控制开关闭合。
此外，除了上述三种接近开关外，还有利用电容、超声波、微波、红外感应等特性开发的接近开关。虽然控制开关使用的介质不同，但原理基本相同。
本文关键词：pnp接近开关原理，两线制接近开关原理，接近开关的原理和使用方法，220v两线接近开关原理，接近开关原理图。这就是关于《接近开关原理，接近开关的原理和使用方法（解密神奇的接近开关）》的所有内容，希望对您能有所帮助！
