1、因巧克力发明了微波炉，开启后蚂蚁能死里逃生，微波炉有太多谜团
微波炉是我们生活中最常用的电器，因为其操作方便、快速加热、无油烟等优点，微波炉已经成为了年轻人最受欢迎的家电之一。
微波炉的出现，其实来自一次偶然的意外。
意外的开始
在第二次世界大战期间，美国雷达工程师斯彭塞在做雷达实验室时，突然发现，自己口袋里的巧克力融化了。刚开始，他自己以为是，因为身体的温度加热了巧克力，但是，在冬天要把巧克力靠体温加热到液态，几乎是不可能的事情。
于是，斯彭塞猜想，是不是自己的雷达实验能够加热物体呢？于是，他开始测试磁控管对其他食物的影响力，并将高密度电磁场产生器，连接至封闭的金属盒，第一台微波炉就此诞生。

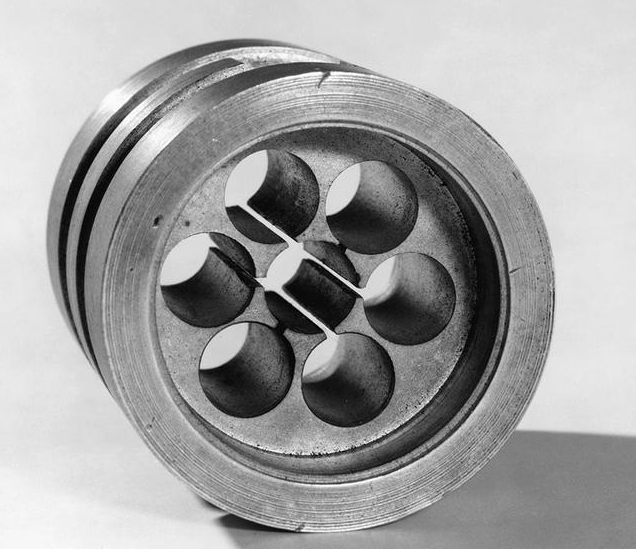

▲雷神公司的磁控管
1945年，斯彭塞申请了世界上第一个微波炉专利。
1947年，斯彭塞所在的雷神公司发布了世界上第一个微波炉，不过当时名字叫雷达炉，不过，那时候，雷达炉主要是应用在工业上。

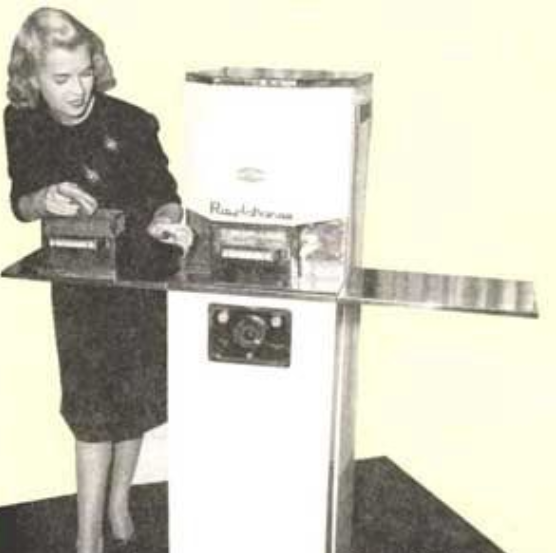

▲雷神公司的雷达炉
1955年，西欧家电厂家改进了雷达炉，并推出了第一款家用微波炉。
▲早期微波炉广告
后来，微波炉被评为20世纪改变世界的十大发明之一。
健康的担忧
不过，从90年代以来，人们开始注重健康问题，因为微波炉来源于雷达，雷达有辐射，微波炉是否辐射致癌问题，一直讨论到今天。
到现在，身边依然有两拨人让你左右为难，一波人是来自生产厂家，他们告诉你微波炉产品安全，且符合国家标准；另外一波人，告诉你：千万别用微波炉，有辐射会致癌。
那么你到底该听谁的呢？
微波炉工作原理
在回答这个问题之前，先要简单了解下微波炉的工作原理。

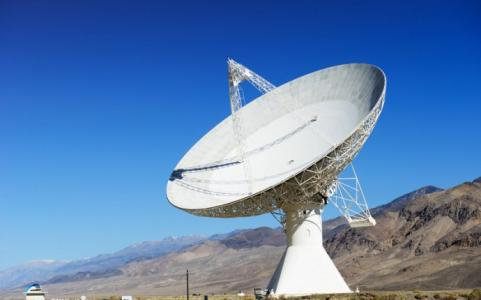

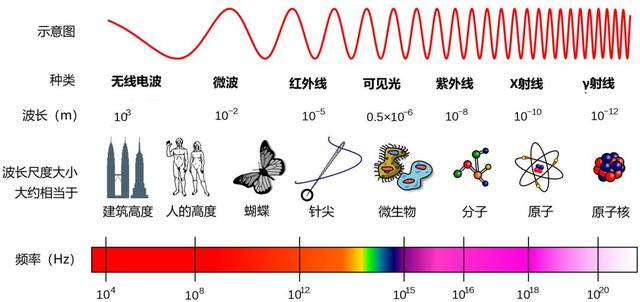

微波炉既然来自于雷达，用到了和雷达一样的微波，而微波属于电磁波，电磁波主要包括无线电波、微波、红外线、可见光、紫外线、X射线及γ射线，微波波长比可见光更短，已经超过了人类的视觉极限，所以人类看不见微波。
微波炉能够加热食物，靠的就是微波携带的能量，让水分子与微波共振，一旦电磁场转动起来，它会带着水分子一起振动，水分子源源不断地从电磁场获得能量，水分子振动的越剧烈，能量也就越来越高，跟着，水温就升高了，食物也就被加热了。

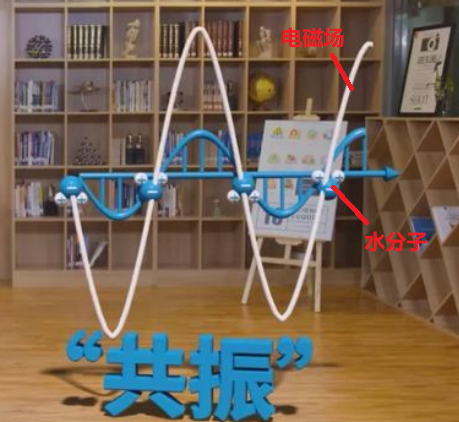

▲水分子与电磁场共振
所以，食物要通过微波炉来加热，食物中必须要含有水，食物中水分越多，越容易被加热。
不过，即使食物有含有足够的水分，你也有可能无法加热食物，因为微波炉挑餐具。电磁波无法穿过金属餐具，金属餐具是微波炉明令禁止的，除此之外，尖锐的金属也是不可以放到微波炉内，因为金属尖尖容易产生驻波，从而会导致强放电，损坏微波炉。
微波炉致癌吗？
现在，回到前面的疑问，微波炉会致癌吗？

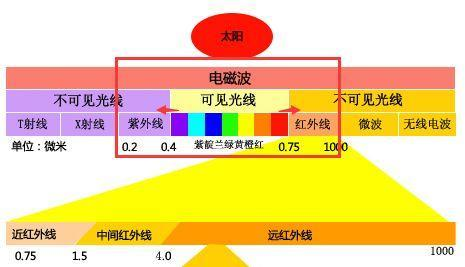

在介绍微波炉原理时，我们已经知道，微波波长比可见光还短，我们生活中，收音机通过无线电波接收信号，看到的太阳光属于可见光，而微波波长介于可见光和无线电波之间，无线电波和可见光都不致癌，所以微波炉产生的微波也是不致癌。
那用微波加热食物会不会致癌呢？其实微波炉加热食物致癌与否，与微波炉的加热方式无关，如果食物没有被破坏烧焦的话，跟用普通的饭锅加热的，没有两样。
而且，用科学方法使用微波炉加热食物，能够更好保护食物营养。
蟑螂不怕微波炉
很多人注意到，如果微波炉不干净，爬进去了蚂蚁，自己加热饭时，食物已经加热了，而食物周围竟然是蚂蚁，还是在跑来跑去，难道蚂蚁不怕微波炉吗？
其实，像蚂蚁、蟑螂等小昆虫，微波炉确实对它们无可奈何，主要有两方面的因素。
第一，蚂蚁身体内水分比较少，且蚂蚁身体比较小，身体就算被微波炉加热了，热量也会很快散失掉，因为体积越小，散热能力越强。
第二，微波炉内的电磁场有方向性，微波总有照射不到的地方，蚂蚁在微波炉内不断寻找不被照射的地方。
国标更更安全
很多人有种误区，认为国外品牌家电更安全，而事实上，国家标准要比国际标准更严格，我国的微波炉泄露标准遵循了国际标准，而泄露距离比国际标准更严格，所以国产微波炉会更安全一些。
而且，我国已经成为了世界上最大微波炉生产国，每年出口数量达到4000万台，大多数还销售到欧美等发达国家。
写在最后
看到这，相信微波炉究竟是“危”波炉还是“第二团火焰”，你心里已经有答案了吧。
所以，只要你想动手做饭，不要再纠结该用微波炉还是煤气灶了，尤其是要好好给家里老人科普一下。
2、收音机原理（收音机的工作原理）
无线电原理(无线电工作原理)
，概述
收音机是一种接收无线电广播发出的信号并把它们还原成声音的机器。根据收音机广播的类型不同，即AM和FM，接收信号的收音机类型也不同，即FM和AM。
有些接收机可以同时接收调幅和调频广播，称为调幅和调频广播。
2.调幅广播的组成
AM收音机的基本功能是将空中的无线电波转换成高频电信号，通过接收天线来实现。然后去频，也就是把调制在高频载波上的音频信号从调幅高频信号中卸载下来，也叫检波。实现这一功能的电路称为检波器。最后用检测到的音频信号推动扬声器或耳机，即声音恢复。
收音机的分类有很多种，按其电路程序可分为直接检波式、高放式和超外差式。按频道分，有单通道AM收音机和立体声AM收音机。
直接探测电台和高级电台由于灵敏度低，音质差，基本上不再生产和使用。现在，调幅收音机基本上是超外差收音机。因此，本文只介绍超外差调幅收音机的结构和原理。
(1)超外差收音机的结构
超外差无线电的结构框图如图1所示:
图1
超外差收音机主要由输入调谐电路、混频电路、中间放大电路、检波电路、前置放大电路、功率放大电路和喇叭或耳机组成。
(2)工作原理
输入电路，也就是选择电路，或者说调谐电路，从空的多个电台中选择一个信号，送到变频级的混频电路。
混频器输入电路发出的调幅信号变为中频调幅信号，其携带的信号不变，即调幅信号的频率变为中频，但幅度变化规律不变。不考虑输入高频信号的频率，混频后的频率是固定的，国内是465 kHz。
将中频调幅信号放大到检波器要求的大小。检波器取下IF AM信号携带的音频信号，送到前置放大器。
前置放大器放大检测到的音频信号。然后，功率放大器将音频信号放大到其功率可以推动扬声器或耳机的水平，扬声器或耳机将音频信号转换成声音。
3.超外差晶体管收音机工作原理分析；
八管超外差晶体管收音机的原理图见附图1。
(1)输入调谐回路
输入回路也称为天线输入回路。T1是中频输入调谐环路的高频变压器。高频变压器分为初级线圈和次级线圈，都绕在磁棒上。C1.1是双可变电容的调谐连接，C1.2是补偿电容。补偿电容是一个小型半可变电容。通过调整其电容，可以使输入环路和振荡环路的高端频率同步，从而提高高端频率的灵敏度。
1.1和T1的初级线圈组成串联谐振电路。C1.1的容量从大到小，可以连续改变谐振频率，从的535 kHz到的1605 kHz。当外部信号的某一射频的信号与谐振频率一致时，调谐电路谐振。此时T1初级线圈两端某一射频的信号电压，同时衰减其他频率信号，从而达到选台的目的。
T1的原边还与副边线圈构成高频变压器，通过副边将调谐电路选择的信号电压耦合到下一级。
(2)变频级电路
变频级的任务是将调谐电路选择的某一频率的高频信号转换成固定的465 kHz中频信号，然后将携带音频信号的465 kHz中频信号耦合到中间放大级。为了完成变频级的任务，变频级电路必须有两部分:
本地振荡电路；
混频电路。
使用晶体管完成本振和混频任务的电路称为变频电路。外部高频调幅信号通过T1次级线圈耦合到V1管的基极和发射极电路，并从集电极和发射极电路输出。本振电路的高频信号加到V1管的发射极和基极电路，并从集电极和基极电路输出。因此，V1管的集电极电流包含两个频率:外部信号和本地振荡。当这两个不同频率的信号同时从基极和发射极进入三极管的输入电路时，会在集电极输出F振、F振+f外、F振-f外、F外-f振、F外等各种频率的混合信号。其中F振动-f外部=465 kHz，这是中间放大器所需的中频信号。
为了选择465 kHz的中频信号，衰减采集器的其他频率信号，在采集器电路中并联一个由中频变压器T3的初级线圈和电容组成的谐振电路，该电路谐振在465 kHz。此时中频变压器初级线圈两端的阻抗很大，使得集电极输出的465 kHz电流被转换成很高的谐振电压，耦合到T3的次级。对于其他频率，由于其谐振阻抗极低，几乎没有电压耦合到次级，从而达到选频的目的。
(3)中频放大电路
采用两级单调谐中频放大电路，V3为级中放，V4为第二级中放，两管组成两级共发射极放大电路。放大465 kHz的中频信号。T3是中频变压器，通常称为中间周期，T4和T5分别是第二和第三中间周期。上述三个周中有四个功能:
a、初级线圈和中间周期的电容组成谐振电路，选择465 kHz的中频信号，衰减其他频率的信号；b、隔离DC，使各级晶体管的静态工作点独立；c、阻抗转换，前后级输出与输入电路的阻抗匹配；d、发射中频信号。
各阶段中周的参数和表现都不一样:阶段中周主要考虑选择性；在第二阶段考虑通带的宽度和选择性。第三级中间周期考虑通带的宽度和增益。而且每个中周的转化比例和抽头数都不一样。
中频信号在中频级放大两次，由四个中频谐振电路选择。可以说，超外差晶体管收音机的灵敏度和选择性是由中频电平决定的。
(4)检测级电路
检测级的任务是从中频信号中取出所需的低频信号，并将其耦合到低频放大级。V5三极管作为二极管，R9为检测滤波电阻，C9和C6为检测滤波电容，RP为音量电位器，R6为自动增益控制电路中的滤波电阻。
由中间放大器输出的465 kHz中频信号耦合到V5到T5。由于二极管的单相导通性，中频信号的负半波被去除，成为正半周中频脉动DC信号。实验表明，中频脉动DC信号包括以下三个分量:中频恒幅分量、音频分量和DC分量。
由C8、C9和R9组成的π滤波器电路。C8、C9对中频容抗小，对音频容抗大，对DC容抗无穷大。同时，R9对中频、音频和DC分量一视同仁。因此，经过π型滤波后，中频成分被消除，大部分音频信号加到电位器RP上形成音频电压，通过C12耦合到低频放大级。
(5)自动增益控制电路(AGC电路):
自动增益控制电路(简称AGC电路)的作用是使收音机在接收强弱不同的信号时能听到相同的音量，即使信号强度变化很大，一般也能保持一定的音量不变。
自动增益控制的工作原理是利用检测输出的音频脉冲DC分量，通过电阻R6控制V3发射极结的直流电压，从而改变V3的增益。AGC电路实际上起着负反馈的作用(电压并联负反馈)。
(6)低频放大电路:
低频放大电路是由V6、V7等元件组成两级共发射极放大电路。由检测器的负载RP获得的音频信号电压通过C12耦合到V4的基极，放大并从集电极输出，然后通过C13耦合到V7的基极。功率放大器的输入变压器T6的初级是V7管的集电极负载。
(7)推挽功率放大器电路:
功率放大的主要任务是将最后一级发出的音频交流信号放大到足够大的功率输出，从而促进扬声器的发音。中间电路中的两个低频功率三极管V9和V10与输入和输出变压器一起构成推挽功率放大器电路。对于NPN晶体管V9和V10，推挽放大意味着依次分别放大T6次级输出的正半周期信号。因为输出变压器T7的初级的两端是反相的，所以T7的次级得到完整的音频信号。R16是两个晶体管的上偏置电阻，V8是两个晶体管的下偏置二极管。这些器件为两个功率放大器晶体管提供偏置。C15和C14分别是V10和V9的负反馈电容，可以减少啸叫和噪音，提高音质。
4.调频收音机的组成及工作原理
调频收音机最基本的功能类似于调幅收音机。在调频收音机中，解调功能是由鉴频器(也叫鉴频器或鉴频器)完成的，它将调频信号的频率变化还原为音频信号。其他功能的电路与AM收音机中的电路相同。
调频收音机按电路程序可分为直接放大和超外差；根据接收的信号和类型，有单声道调频收音机和调频立体声收音机(见图2和图3)。
图2
图3
单声道调频收音机由输入电路、高频放大电路、混频电路、中频放大电路、鉴频器、低频放大电路和扬声器或耳机组成。立体声调频收音机的结构与单声道调频收音机的区别在于鉴频器后增加了一个立体声解调器，将两个音频通道分开，推动两个扬声器形成立体声。
FM收音电路比AM收音电路多了一个高频放大电路，作用是将输入电路发出的信号放大到混频所需的大小。
