1、射频电缆（射频同轴电缆分类）
射频电缆(射频同轴电缆分类)
射频电缆具有多样化的结构，可以按照不同的方式进行分类。
一、电缆结构分类
1.同轴射频电缆
同轴射频电缆是最常见的结构模式。当内外导体同心时，电磁能量局限于内外导体之间的介质传播，因此具有衰减小、屏蔽性能高、带宽宽、性能稳定等明显优势。通常用于将射频能量从500千赫传输到180千赫。
目前常见的射频同轴电缆有两种:50射频同轴电缆和75射频同轴电缆。有线电视网络通常使用特性阻抗为75RF的同轴电缆，因此被称为传输带宽高达1GHz的COTV电缆。目前，有线电视电缆正在转移到750兆赫兹。
2.对称射频电缆
对称射频电缆轨道具有开放的电磁场，由于辐射的电磁能量频率高，衰减增大，屏蔽性差，因此很少使用大气条件的影响。对称射频电缆主要用于低射频或对称馈电。
3.螺旋射频电缆
同轴或对称电缆中的导体有时可以是螺旋线圈，以增加电缆的电感，从而增加电缆的波阻抗和传输的时间。前者是高电阻电缆，后者用于延迟电缆。如果螺旋线圈在方形的方向上具有不同的缠绕密度，则可以改变电阻电缆。
二、分类极端的保证金形式
1.固体绝缘电缆
所有固体高频电介质都填充在这种电缆的内导体和外导体之间，大多数柔软的同轴射频电缆都使用这种绝缘形式。
2.空气体绝缘电缆
在电缆绝缘层中，除支撑内外导体的一部分固体介质外，其余基本为空气体。不经过中间层从一个导体到另一个导体的结构特征。空空气绝缘电缆衰减很低，是一种超高频结构。
3.半空气体绝缘电缆
结构类型为上述两者之间的绝缘类型，绝缘也是由空气体和固体介质组合而成，但从一个导体到另一个导体，需要经过固体介质层。
第三，根据绝缘材料的分类
塑料绝缘电缆、橡胶绝缘电缆和无机矿物绝缘电缆。
第四，根据柔软度的分类
分为柔性电缆、扁平柔性电缆和刚性电缆。
五、按传输功率大小分类
电缆也分为0.5 kW以下的低功率、0.5~5 kW的中功率和5 kW以上的高功率。
六、根据产品使用特点分类
特性一般分为低衰减、低噪声、微小且稳定的相位电缆等。
同轴电缆分类基本区分，是不是很简单明了？
2、盘点三种不同类型的射频电缆组件
同轴电缆采用最常见的射频/微波物理互连技术，除了波导和平面互连之外，同轴电缆组件是少数经过验证的用于连接射频/微波/毫米波网络的可靠性解决方案之一。同轴电缆组件的应用范围非常广泛，但并非只有一种类型。同轴电缆和同轴连接器种类繁多，旨在满足几乎所有的应用要求。这里着重介绍三种主要类型：低PIM、低损耗和相位稳定的同轴电缆组件。
（一）低PIM 同轴电缆组件

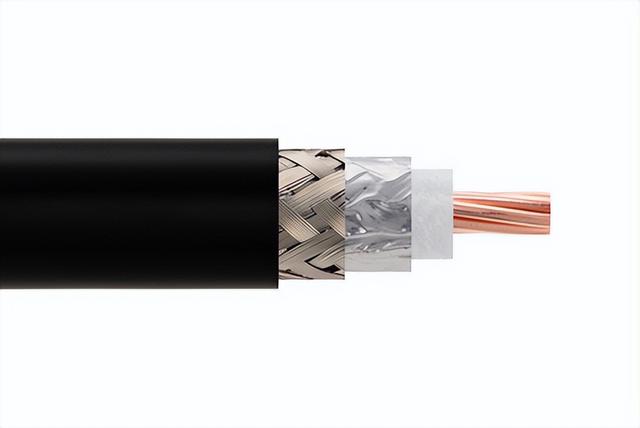

TFT-402-LF，低PIM柔性同轴电缆，双屏蔽，蓝色FEP护套
低PIM同轴电缆组件或低无源互调失真（PIM）电缆是由低PIM同轴连接器和低PIM同轴电缆组成的组件。低PIM表示连接器和/或电缆已通过PIM测试标准，并且当受到PIM测试信号干扰时，PIM读数将低于可接受的阈值。系统中的无源组件会直接引起PIM水平过高，从而对通信信号的质量造成干扰，因此在必要时通常需要提供低PIM组件。一般而言，对于可能受到高PIM值影响的通信系统，需要降低PIM值，其中的一种方法是用低PIM同轴电缆组件替换现有的同轴电缆组件。

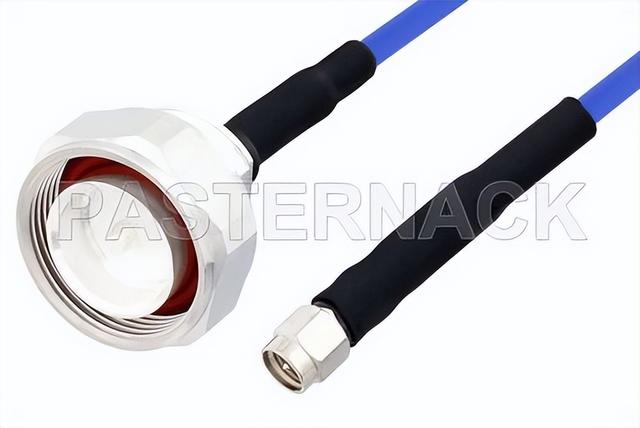

PE3C2007，低 PIM 电缆组件，SMA 公头转 7/16 DIN 公头，SR402FLJ 低 PIM 同轴电缆，带热缩套管，RoHS
Pasternack 低PIM同轴电缆组件连接器类型为4.3-10、7/16 DIN、4.1/9.5 mini-DIN以及N型，各类连接器还包括其直角构型。此系列高质量电缆具有低插入损耗和出色的电压驻波比性能，100%经过射频和PIM测试，且PIM测试结果标注于电缆之上。
除DAS系统之外，此类电缆组件还是室内无线系统、无线基础设施、多载波通信系统、WISP网络、小型蜂窝设备和PIM测试应用的理想选择。
（二）低损耗同轴电缆组件
低损耗系列电缆，顾名思义其突出优势是损耗低，除此之外该系列电缆有很好的柔韧性、耐磨、耐盐雾等，用于电子对抗、野外通信、导航、跟踪等系统中各种无线电设备的传输线。

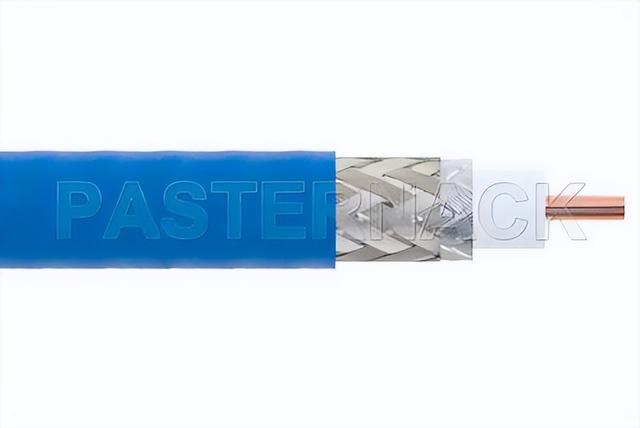

LMR-500-UF 500系列低损耗同轴电缆
低损耗同轴电缆组件与低PIM电缆组件类似，不同的是其经过专门设计和测试，以确保同轴电缆的插入损耗低于某个特定的阈值。插入损耗是指从同轴电缆组件的一端向另一端发送信号时损失的电磁（EM）能量。在某些应用中，例如高灵敏度接收器，最好将从天线到低噪声放大器的损耗降至最低，因为损耗的任何增加都可能会对信噪比（SNR）产生不利影响。

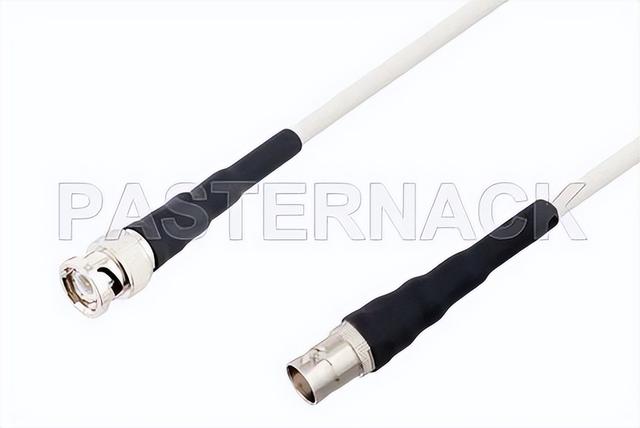

PE3TC1101 低频低损耗电缆，BNC 公头转 BNC 母头，PE-SF200LL，RoHS
（三）稳相测试电缆组件
为确保相控阵雷达阵、舰载设备、弹载设备、整机系统、卫星跟踪站、电子对抗系统等精准定位，对上面所配套的射频同轴电缆的要求必须提高，稳幅稳相系列电缆因此应运而生。
“稳相”包含两个内容：
1）温度相位稳定性
电缆中的材料随温度变化的性能以及它们之间的内部作用将影响总的相位随温度变化的情况。例如当环境温度升高时，绝缘介质随温度的增加而膨胀并且其密闭性下降，从而导致电介质的介电常数变小，传播速率增大，相位变小，同时由于温度升高，电缆导体膨胀，其物理长度也会变大，相位变大。
2）机械相位稳定性
电缆在受到弯曲或扭转等机械力的作用可能引起电缆组成部分的尺寸变化及结构变异错位所引起的相移。比如：在相控阵雷达上，系统需要将天线阵面不同位置天线单元信号同步传输到主机进行分析处理，但从天线阵面不同位置到主机接口的距离是不一样的，一组配好相的电缆组件从天线单元到达主机接口需要走不同的路径，中间弯曲的次数和弯曲半径均会不同。

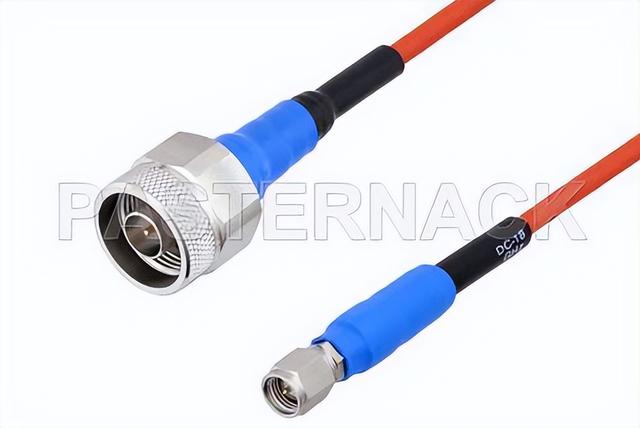

PE3TC0303，稳相测试电缆组件，SMA 公头转 N型公头,PE-TC151系列,RoHS
稳相测试电缆是专门设计用于在弯曲时能提供稳定相位响应的同轴电缆组件。这一点非常重要，因为在VNA的校准过程中，校准信号到校准标准的相位是确保校准质量的关键部分。如果在连接DUT时因弯曲导致同轴电缆的相位响应发生变化，则校准可能会失效，且VNA的测量结果可能会存在很大的误差。因此，对于需要使用柔性电缆的VNA测试设置来说，稳相电缆（通常称为VNA测试电缆）是确保获得高精度测量结果的关键。
