关于【电缆桥架盖板】:电缆桥架盖板(预制混凝土沟盖板)，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、电缆桥架盖板(预制混凝土沟盖板)
- 2、槽式电缆桥架如何穿线,要用到什么工具。桥架已经安装好没有上盖板。说详细点，谢了
- 3、托盘式电缆桥架上面有盖板吗
- 4、电缆桥架护罩怎么应用
- 5、为什么电缆在吊顶内走桥架时，桥架需要带盖板？请高手指点理由
- 6、槽式电缆桥架需要盖板吗
- 7、实例介绍桥架规格尺寸的选择与计算
1、电缆桥架盖板(预制混凝土沟盖板)
2、槽式电缆桥架如何穿线,要用到什么工具。桥架已经安装好没有上盖板。说详细点，谢了
电缆不是应该直接敷设在电缆桥架上面吗？电缆从出线柜引出后首先经过进线箱，然后直接在电缆桥架上面敷设。要用到绑扎带、电缆卡、电阻测量仪等工具。
3、托盘式电缆桥架上面有盖板吗
一般情况下托盘式电缆桥架上面是有盖板的，具体情况可咨询上海常鹏金属桥架。
4、电缆桥架护罩怎么应用
江苏南铝电气介绍： 电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好， 耐冲击强度高的物性特点。 大跨距电缆桥架： 大跨距电缆桥架是一种较一般电缆桥架的支撑跨度大，且由于结构上设计精巧，因而又比一般电缆桥架具有承载能力大等特点的桥架，所以它不仅适用于炼油、化工、纺织、机械、冶金、电力、电视、广播等工矿企事业的室内外电缆架空的敷设，也可作为地下的工事，例如：地铁、人防工程的电缆沟和电缆隧道内支架。 大跨距电缆桥架共包括大跨距的梯级、托盘、槽式、重载荷梯架、直角三通、多节三通、直角四通，以及相应型号的连接件，盖板和支柱。 大跨距电缆桥架备有盖板，需要配盖板时在订货时说明，或按盖板型号订货。 托盘式电缆桥架： 托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种。它具有重量轻，载荷大，造型美观、结构简单，安装方便等优点，它既适用于动力电缆的安装，也适用于控制电缆的敷设。 托盘式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理。 托盘式电缆桥架可备护罩，需要配护罩时可在订货时注明，其所有配件与梯级式，槽式桥架通用。 ***** 电缆桥架： 电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。 400-855-8881
5、为什么电缆在吊顶内走桥架时，桥架需要带盖板？请高手指点理由
大家说的都是吊顶内的防火要求，想问下，地下车库没有吊顶，桥架是否不用带盖板？防火问题是否可以解决？
6、槽式电缆桥架需要盖板吗
槽式桥架都需要盖板的
7、实例介绍桥架规格尺寸的选择与计算
关于电缆桥架规格尺寸选择计算方式
桥架的载荷G总的计算：G总=n1q1+n2+q2+n3q3+.......
公式中的意思：q1、q2、q3.... 为各电缆每单位长的重量（kg/m）；n1n2、n3......为相应的电缆根数。
G应小于电缆桥架的允许载荷范围，需参照载荷曲线图表而定。
当电缆桥架在室外或者带护罩时候，应计入水载和风载等因素。
桥架宽d度的计算方式：b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+.........
公式中的意思：d1、d2、d3.....为各电缆直径：n1、n2、n3.......为相应电缆直径的根数；k1、k2、k3.....为电缆的间距（K值最小不应小于d/4）
控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）
电缆的总载面积：S0=n1π(d1/2)2 +n2π(d2/2)2+...
需要的托架横载面积：S=S0/40% S=s/h=S0/40%h
公式中的意思：h为电缆桥架净高
分享案例
1、确定好电缆的根数后，电缆无间距敷设（只能平铺在桥架内），算出电缆总的载面积，遵守《04DX101-1建筑电气常用数据》所述内容，电力电缆在面积不得大于桥架载面积的40%，需用电缆的总载面积除以0.4即为所需的桥架载面积。

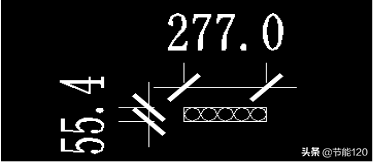

以下用电缆：5xYJV22-4x120+1x70 型号来举例子；我们检测确定该电缆外径为55.4mm
第一步：
当电缆平铺敷设在桥架内，且又不能堆砌我们该如何计算出电缆敷设总长度及总载面积呢？
答：很简单我们可通过此电缆外径及电缆根数即可计算出为 55.4x277=15345.8mm²
第二步：
根据《04DX101-1建筑电气常用数据》提到：电力电缆的面积不得大于桥架载面积的40%，控制电缆不应大于50%。所得出电缆载面积：15345.8mm2/0.4=38364.5mm²
第三步：
我们得出桥架载面积大于38364.5mm²，取桥架在面积为40000mm²。因此电缆敷设水平长度为277mm，故桥架宽度大于此值，则确定桥架尺寸为：400x100mm（即桥架所选型号中宽度及高度均大于总电缆敷设后的宽度及高度）
本文关键词：电缆桥架隔板图片，铝合金电缆桥架型号，电缆桥架盖板安装规范标准，铝合金式电缆桥架，电缆桥架盖板怎么固定。这就是关于《电缆桥架盖板，电缆桥架隔板图片（实例介绍桥架规格尺寸的选择与计算）》的所有内容，希望对您能有所帮助！
