1、建筑平面图怎么看(一个新手如何看懂施工图纸)
施工图是建造房屋的基础，是“工程的语言”。它们明确规定要建造什么样的建筑，并规定了形状、大小、做法和技术要求。图纸是建筑的方向，是事业的基础。必须仔细、认真、全面地阅读它们。
施工图的主要内容
图纸目录、总平面图、设计施工说明(总说明)、练习单(建筑结构与装修)；节点大样图(节点大样图)、平面图、立面图、剖面图、楼梯大样图、门窗大样图(门窗大样图)、节能设计专篇。
图纸目录:帮助快速找到所需的图纸页码。
总平面布置图:工程基本概况、建设项目综合技术经济指标一览表、施工区域明细表、工程概况、周围地形、道路情况、控制点坐标信息等。
设计施工说明(总说明):注明基本概况、设计依据、施工依据、参考标准、选用材料的品种规格、施工做法、施工注意事项等。
练习表(建筑结构与装修):详细说明各部分的具体做法，如防水、地面、墙面、屋面等。外墙装饰做法；室内练习等。
节点细节:各种细节(无法用文字表达)，如阳台边梁、腰线、栏杆细节、空可调板细节、防水节点、局部造型、二次结构等。明确了构件的具体做法、尺寸和配筋。
平面图:直观表示平面布局、尺寸、建筑面积、各房间功能分区、文字索引标注、门窗位置、楼层标高(局部升降板)等。
对图纸有清晰的理解，对楼层和结构的变化心中有数。
立面:直观的外部立面效果图，立面尺寸:层高、窗台高度；本地样本索引标记；外墙划线方法；门窗等的选材柱。
简介:内部结构、楼梯标高、楼梯隔墙、楼梯门窗、节点划线、标高变化、吊板、二次构件等。一般来说，在梯子之间的位置有一个房子的剖面图。
楼梯大样图:楼梯的放大大样图，由于各种尺寸不能在平面图中仔细标注，应单独标注:壁厚、扶手厚度、踏步宽度和高度、平台板标高、中间休息平台标高、梯子隔墙、门、各种尺寸的洞口标注、送风竖井、前室面积等。
门窗表(门窗详图):清点的门窗规格、型号、数量；门窗的选择；门窗的详细尺寸；门窗立面等。
节能专篇:设计依据、概况、各种计算参数及分析；保温范围等。
常用建筑施工图符号
常见建筑材料图例:
常用建筑结构图:
给排水工程图例:
常见电气设备的特征:
常见建筑构件代码:
专业图纸代码全集:
图示公式
1.从上到下，从左到右看。
2.从里到外看，从大到小看，从粗看。
3.对照图纸，结合施工，参考设备图纸。
4.先看整体基础图，再看局部详图。
建筑图纸一定要认真仔细的看。图纸上的错误会直接影响施工。
复杂线条、图例符号
1.复杂的象征意义
2.尺寸和高度
3.索引和详图符号
4.导线
5.绘图中断符号
6.对称符号
7.坡度符号
8.联系的象征
9、指北针
实战
施工图是表示总平面布置、建筑外观、室内布局、细部构造、内外装饰、施工要求等的图纸。
1.总体规划
2.平面图和普通图例
3.轮廓
4.详细图纸
电子文件绘图
现在为了方便，所有的建筑图纸都以电子文件的形式传输和读取，包括DWG、DXF、PDF、DWF、JPG等格式；版本比较多，高版本在低版本的Auto CAD里打不开。您可以使用免费的CAD转换器将Auto CAD绘图成批转换为指定的格式和版本。
我是一名建筑工程师，给大家带来建筑方面的最新资讯！
私信我“66”，可获取造价、建造师、BIM等施工资料！
2、干货！手把手教你怎么看户型图及楼层平面图
买房选户型，可不是单单只看户型图那么简单。选房，要把这套房子放在整个小区的环境中综合考虑。大到这套房子在整个小区中所处的楼栋，小到这套房子隔壁左右的户型格局。要学会怎么选房，你得先弄懂下面这些：
一、学会看懂户型图
(一)看东西南北

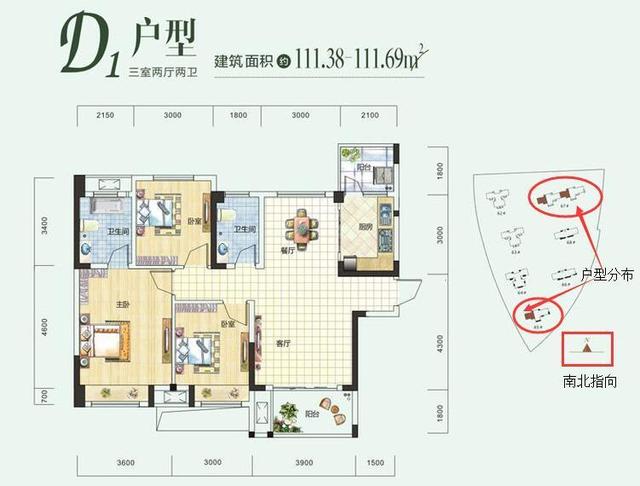

每个人买房都有一个心理预期，买多大面积的？一房、两房还是三房？这些都要做到心中有数。所以，拿到户型图，要看户型的面积，几室几厅，看看是否满足自己的首要条件。看户型的朝向，下图中的户型，并不是正南朝向，往东边偏了一点。一般户型图上没有标注，就默认为上北下南左西右东。现在很多手机都自带指南针，买房可以实地去测一下朝向。
(二)承重墙和非承重墙

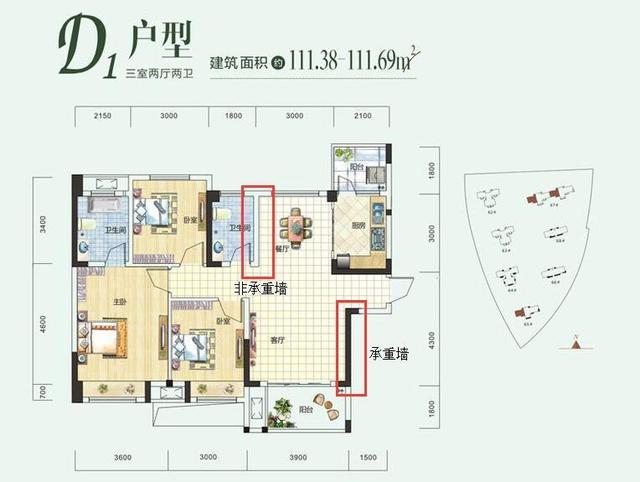

下图中，黑色实体部分为承重墙，白色部分为非承重墙。非承重墙可以拆，但承重墙是不可以拆的，拆掉承重墙，房屋的结构存在较大的安全隐患，比较危险。面对不好的户型，销售为了促进交易，会忽悠你说装修的时候可拆掉承重墙，是不可取的。

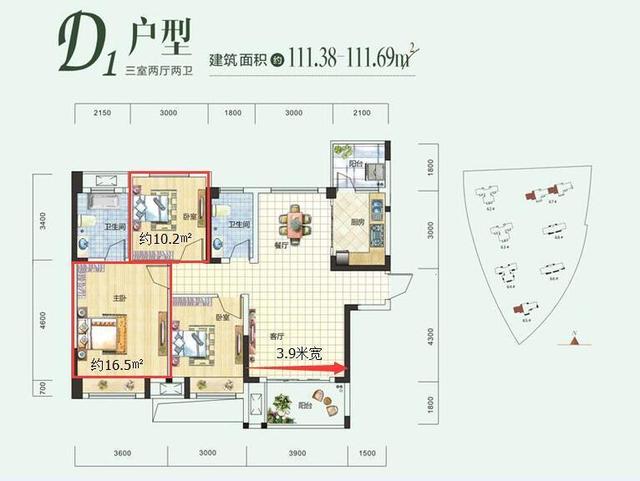

(三)看户型图上的标尺
户型图上的这些数字不可忽视，有助于帮我们了解各个功能分区的大小。如下图所示，客厅宽3.9米，主卧16.5平米，两个次卧在10平米左右。房间太大或太小都不好，重要的是要大小合适。

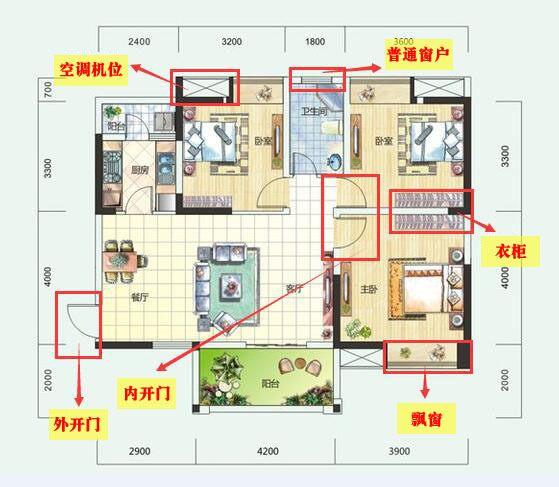

(四)这些符号要看懂
下面的这些小符号你要看懂，下图中的入户门是往外开的，也有一些是往内开的。往内开的门，在装修的时候就要注意，不要在这放置柜子。之前看过某楼盘的样板间，这些小的细节没有注意到，其卧室的内开门挨着柜子了，导致门并不能完全打开。另外，要注意，空调位处，有些空调位设置在飘窗下面，这样安装和维修并不方便，工人安装的危险系数高，收费贵。
(五)注解要留意

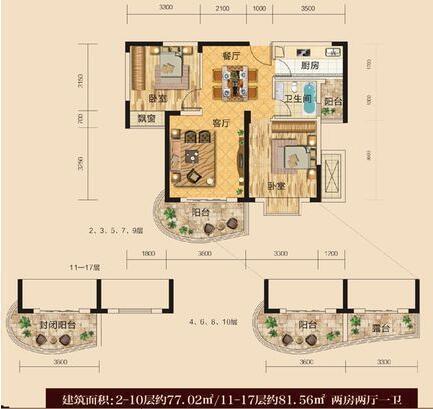

如下图中，该户型不同的楼层，阳台的形式、房屋的总面积都不一样。户型图上的不显眼的位置的任何小字和注解都不能忽视，这些往往是至关重要的因素。
二、看楼栋

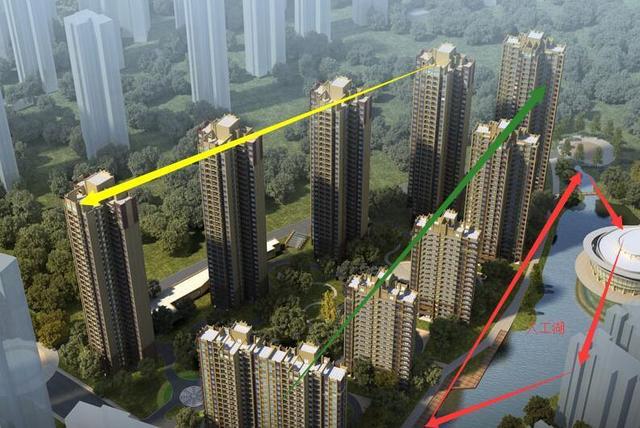

同样的户型，会分布在很多不同的楼栋里。下图所示的楼盘鸟瞰图，以绿色箭头处楼栋右边的户型观湖效果为佳，楼层越高，视野也越好，其价格也相比黄色箭头处楼栋的户型要贵。临街的楼栋会比较吵闹，楼栋周边如果有大量的空地，则不确定的因素多，后期如果施工，会对居住造成一定程度的影响。
三、看楼层户型平面图

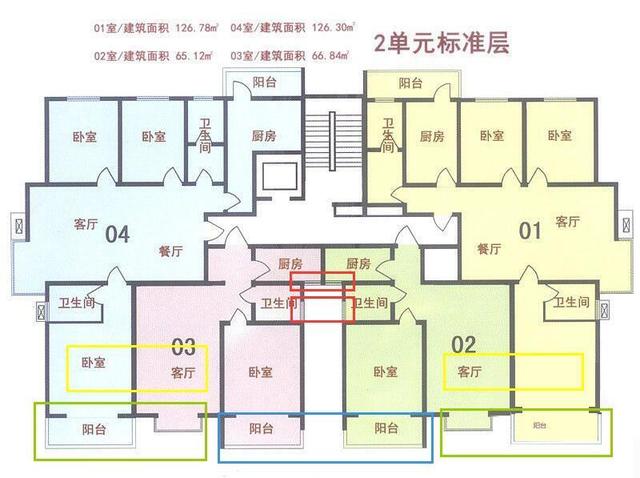

很多的人买房，经常容易把这一点给忽视了。看整层的户型平面分布图很重要，为什么这么说？我们看下图。
首先，红色框框区域，2号房和3号房的厨房及厨房的窗户都是挨着的，做饭一般会开窗通风，这样异味很容易飘散到隔壁的邻居家；另外，这两户人家卫生间的窗户是对着的，互相可以看到，隐私能得到保护吗？
第二，黄色框框处，这家的卧室挨着另一家的客厅，碰到晚上熬夜看球赛的球迷，你在卧室里就能感觉到噪音。
第三，绿色框框和蓝色框框所示处，阳台和飘窗几乎都挨着，可以互相看到人们在此处的活动；小偷去3号房偷东西，还能直接从飘窗跨到4号房的阳台去呢。
这里，无论你选哪个房，都不会太好，分布在两边的1、4号房，稍微要比2、3号房好一点。

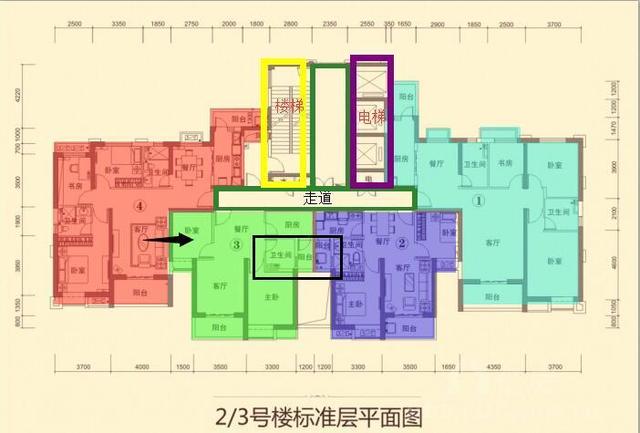

下图的户型平面图布局就比上图好太多，也存在隔壁的客厅挨着另一家的卧室的情况，这个很难避免。1、4号房其客厅的噪音虽然会影响到隔壁，但它们在各个方面却能不受到2、3号房的影响。2、3号房厨房和卫生间处的阳台虽然是挨着的，但是中间有一堵承重墙隔开，互相看不到，私密性强。这里选1、4号房为佳，2、3号房也不错。
除了要看上述讲的几方面以外，最好还看下楼上或者楼下的平面户型图。不要楼上的客厅下就是你的卧室，晚上脚步声会很吵的；更不要你家的卧室上面对着的居然是别人家的卫生间，一旦卫生间堵塞漏水，倒霉的是自己，当然，像这样的奇葩户型极少，一般同一栋楼，户型几乎都是一样的。但是买房时，为了保险起见，还是注意看下好。
本文关键词：建筑平面图怎么看。这就是关于《建筑平面图怎么看，手把手教你怎么看户型图及楼层平面图》的所有内容，希望对您能有所帮助！
