关于【网线水晶头接线顺序图】:网线水晶头接法顺序图解分享，这个简单口诀记好了（超实用），今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、网线水晶头接线顺序图：网线水晶头接法顺序图解分享，这个简单口诀记好了（超实用）
- 2、6类线水晶头做法 六类网线水晶头接法 6类线接法图解
1、网线水晶头接线顺序图：网线水晶头接法顺序图解分享，这个简单口诀记好了（超实用）
网线接法- 网线水晶头接法（不少网友在问网线怎么接，网线尺度接法，网线制造，现收集网线接法以下：）

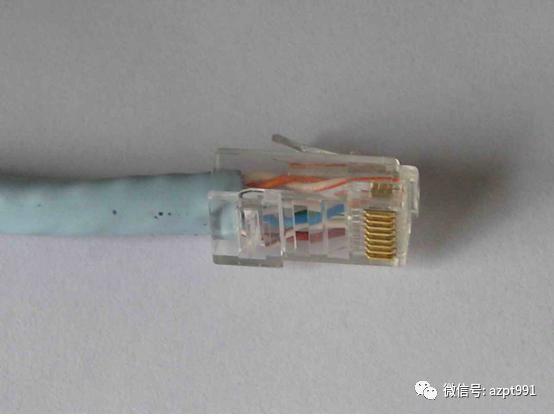

RJ４５ 型网线插头又称水晶头，普及独霸于局域网和 ADSL 宽带上网用户的Internet设备间网线（称作5类线或双绞线）的连接。在具体独霸时，RJ４５ 型插头和网线有两种连接行动（线序），别离称作 T５六8A 线序（图1）和 T５六8B 线序（图２）。
RJ４５ 型网线插头引脚号的识别行动是：手拿插头，有 8 个小镀金片的1端向上，有网线装入的矩形大口的1端向下，同时将没有苗条塑料卡销的那个面对着你的眼睛，从左边第1个小镀金片匹面按序是第1 脚、第２ 脚、…、第8 脚。
图1：RJ４５ 型网线插头的 T５六8A 线序接法示经管
T５六8A 线序的实用规模
这种接法用于Internet设备需要穿插互连的场合，所谓穿插是指网线的1端和另1端与 RJ４５ 网线插头的接法差异，1端按 T５六8A 线序接（图1），另1端按 T５六8B 线序接（图２），即有几根网线在另1端是先做了穿插才接到 RJ４５ 插头下去的，实用的连接场合有：
1. 电 脑←—→电 脑，称对等网连接，即两台电脑之间只经过1条网线连接即或许相互传送数据；
２. 集线器←—→集线器；
3. 改换机←—→改换机。
T５六8A 线序的接法
如图1所示，RJ４５ 型网线插头各脚与网线色彩标记的对应关系是：
插头脚号 网线色彩
1———— 绿白
２———— 绿
3———— 橙白
４———— 蓝
５———— 蓝白
六———— 橙
7———— 棕白
8———— 棕
图２：RJ４５ 型网线插头的 T５六8B 线序接法示经管
T５六8B 线序的实用规模
1、直连线互连
网线的两端均按 T５六8B 接
1. 电 脑←—→ADSL 猫
２. ADSL猫←—→ADSL 路由器的 WAN 口
3. 电 脑←—→ADSL 路由器的 LAN 口
４. 电 脑←—→集线器或改换机
２、穿插互连
网线的1端按 T５六8B 接，另1端按 T５六8A 接
1. 电 脑←—→电 脑，即对等网连接
２. 集线器←—→集线器
3. 改换机←—→改换机
T５六8B 线序的接法
如图２ 所示，RJ４５ 型网线插头各脚与网线色彩标记的对应关系是：
插头脚号 网线色彩
1———— 橙白
２———— 橙
3———— 绿白
４———— 蓝
５———— 蓝白
六———— 绿
7———— 棕白
8———— 棕
两台电脑经过网线直连续接（即对等网）的无关设置
上面已经提到两台电脑之间经过网线遏制连接时，rj４５ 型网线插头与网线的接法是：1端按 t５六8a 线序接，1端按 t５六8b 线序接，尔后网线经 rj４５ 插头播入要连接电脑的网线插口中，这就实现为了两台电脑间的物理连接。然则这时候两台电脑间不1定顿时就可以遏制数据传送，还必须遏制干系的设置：
1. 指定每台电脑的 ip 地点：
或许决意 19２.1六8.0.1 ——19２.1六8.0.２５４ 之间任何值作为这两台电脑的 ip 地点，寄望 ip 地点不要反复把持。
２. 设置每台电脑的子网掩码为： ２５5.２５5.２５5.0
3. 设置每台电脑的网关1样：
比如，若是第1台电脑的 ip 地点是 19２.1六8.0.1，第２台电脑的 ip 地点是 19２.1六8.0.２，则第1台电脑和第２台电脑的网关都理应是 19２.1六8.0.1 或都是 19２.1六8.0.２，梗概网关取19２.1六8.0.1 ——— 19２.1六8.0.２５４ 之间任何值，比如两台机子的网关都取19２.1六8.0.100。
４. 设置要访问会晤电脑的硬盘为共享：设置共享的行动与局域网中的操作相通。
实现为了上面 1. —— ４. 项的设置后，在电脑的“网上邻居”中即或许看到相互连接的电脑了，接下去即或许像局域网那样用“复制－粘贴”相互传送数据了。
网线接法 - 网线插座接法 (图)
EIA/TIA的布线尺度中规定了两种双绞线的线序５六8A与５六8B
T５六8A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
T５六8B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
A和B的差异之处切实便是1和3、２和六号线的地位调动1下。
100BASE-T４RJ-４５对双绞线的规定以下：
1、２用于发送，3、六用于接收，４、５，7、8是双向线。
1、２双绞，3、六双绞，４、５双绞，7、8双绞。
A 橙白 蓝白 B 绿白 蓝白
橙 蓝 绿 蓝
综白 绿白 综白 橙白
综 绿 综 橙
2、6类线水晶头做法 六类网线水晶头接法 6类线接法图解
网线是平时容易受忽视的一个东西，如果网线出问题了，会上网慢，打不开网站，甚至根本连不上网，而一根好的网线，不仅保证你网络畅通不会有掉线的情况，而且不容易受老化的影响，下面就教大家如何做网络水晶头，大家参考下！
六类水晶头的简介六类水晶头不同于传统的超五类水晶头，它由两部分组成：内部的分线件和外壳
六类水晶头的接线方法
a、 将六类UTP电缆套管自端头剥
b、 将六类UTP电缆中间的十字骨架剪掉
c、将线缆解纽，由于解纽直接影响到性能，所以应注意解纽的长度不能太长，并将解纽后的导线理直，将导线按568B(白橙、橙、白绿、蓝、白蓝、绿、白棕、棕)或568A(白绿、绿、白橙、蓝、白蓝、橙、白棕、棕)（从左向右排）的顺序理齐。
d、导线经修整后（导线端面应平整，避免毛刺影响性能）按照图示要求穿入水晶头内部分线件上，注意穿入的线序
e、 水晶头内部分线件沿导线往下拉，直至到未解纽的部分，然后减去前端多余电缆
f、 将上一步做好的线缆插入水晶头外壳中，注意插入方向
g、 将上面做好的水晶头放入压线工具用力压紧
h、做好的成品跳线下图
六类水晶头的注意事项
六类系统中不建议用户自己制作水晶头，因为工程施工现场的设备和施工人员的专业水平限制，所做出的跳线的电气性能稳定性没法保证，电气性能也同专业跳线厂家生产出的跳线有一定差距，所以应该注意如下几点要求，以便提高手工制作六类水晶头的成功率
1、 要注意尽量减少未穿入水晶头分线件的导线的解纽长度，不能将剥去外皮的导线全部解纽，否则跳线电气性能会变差。
2、 线缆穿线时要注意按标准安排好穿线次序，尽量减少线缆之间相互交叉
3、 穿好穿线件后减去多余线缆时要与穿线件的一端平齐，插入水晶头外壳后要一直插到外壳的最前端，否则会导致接触不可靠。
4、 压线的力量要控制好，力量大会导致簧片压入过深，影响与插座的接触可靠性，力量小会导致簧片与导线接触不可靠。线缆的外护套要有一部分在水晶头外壳内部，通过外壳固定外护套，避免线缆在水晶头内部移动，影响电气性能稳定性。
