1、机械做了几十年：游标卡尺，你用对了吗？
游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等。在日常工作中，很多人都会用到。游标卡尺貌似简单，但是你真的用对了吗？我们今天就来看一看游标卡尺的正确用法！

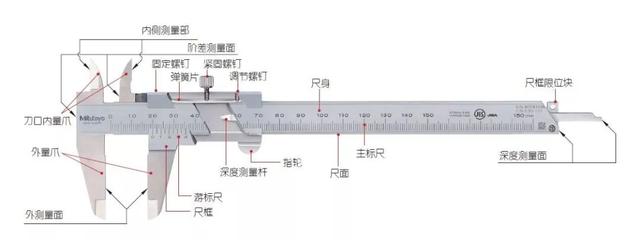

卡尺的各部位名称
M型标准卡尺

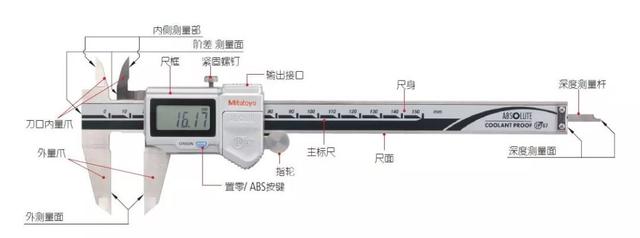

ABS数显卡尺
▼
游标卡尺用前说明
01
量具非工具
尽量别超范围使用
拿来当锤子、飞镖、烧烤钳子、油漆搅拌器……
你在说什么？
不要祸祸游标卡尺了好嘛
02

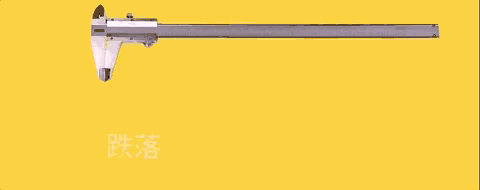

跌落、敲打
都尽量避免
同时，要注意定期计量
▼
使用前准备

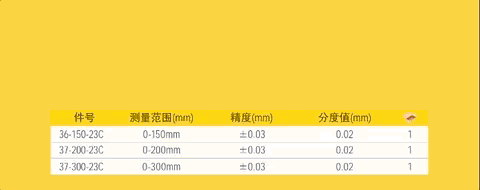

01
分值度0.02mm
示值误差±0.03mm
最大的示值误差±0.04mm
02
用无水酒精擦拭测量面
03

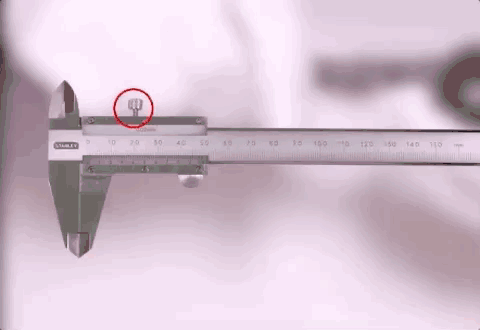

调节制动螺钉
卡尺顺畅滑动
▼
开始测量
01

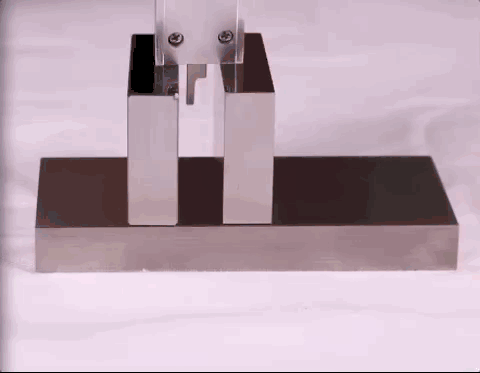

量块测量
02

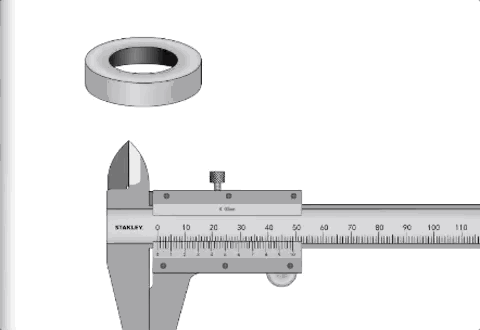

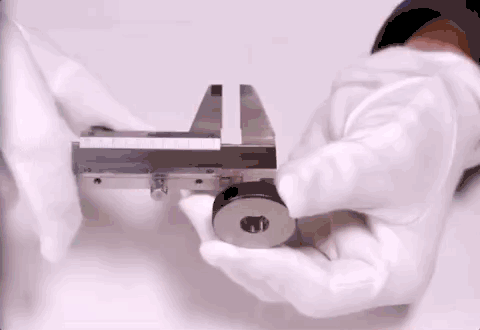

内径测量
动画演示

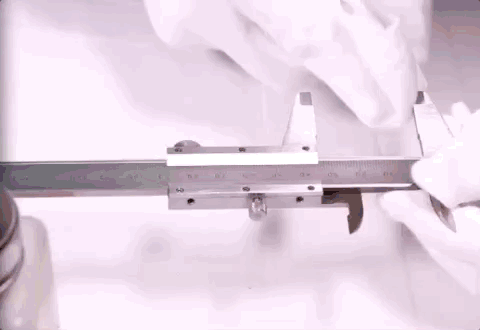

实际操作
调节制动螺钉
固定卡尺读数
03
深度测量
动画演示
实际操作

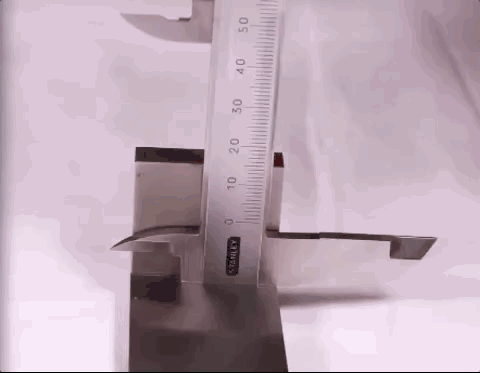

04

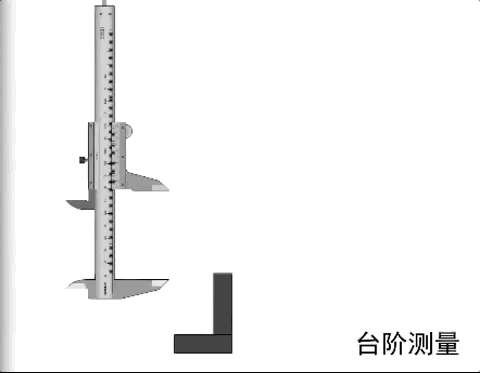

台阶测量
动画演示
实际操作
▼

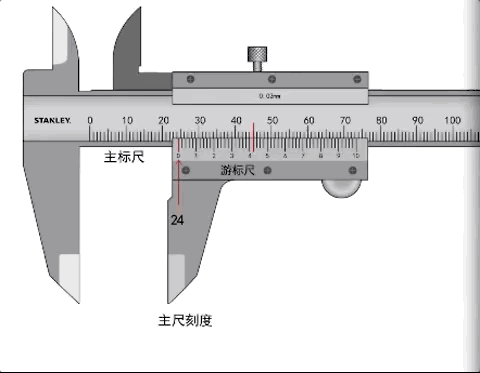

读数方法
主尺刻度 + 游标尺刻度 = 实际刻度
▼
好了，记住
茫茫尺海中

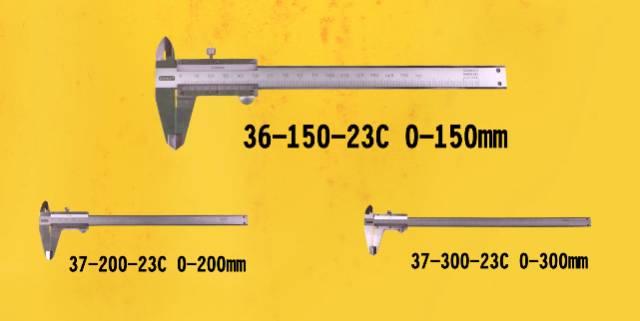

总有一款适合你的游标卡尺在等你

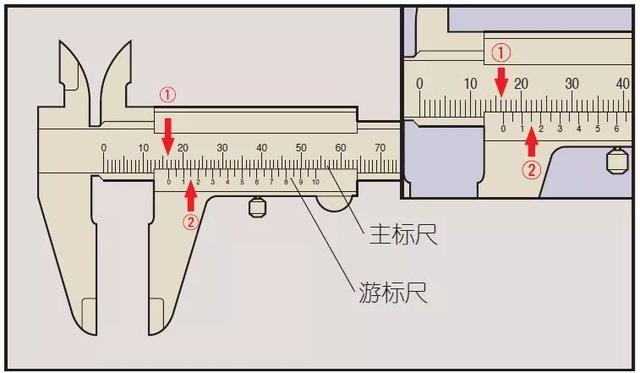

卡尺的刻度读法
游标卡尺
分度值 0.05mm
①主标尺读数 16 mm
②游标尺读数 0.15 mm
————————————————
读数值 16.5 mm
注意：②0.15mm是读取的主尺刻度与游标刻度重合的位置。
带表卡尺
分度值 0.01mm
①主标尺读数 16 mm
②表盘读数 0.13 mm
————————————————
读数值 16.13 mm
卡尺的测量应用
通用卡尺：
外尺寸测量
内尺寸测量
阶差测量
深度测量
专用卡尺：

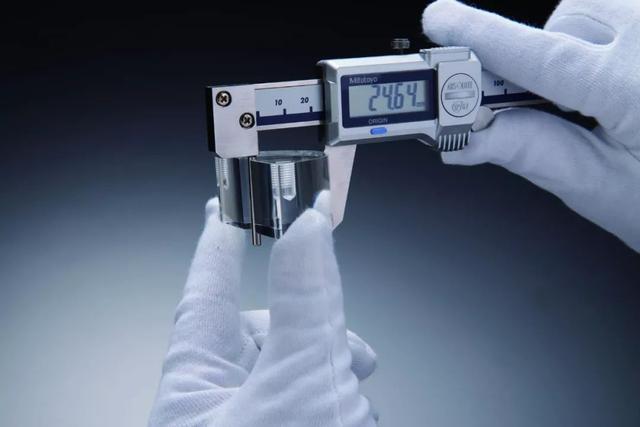

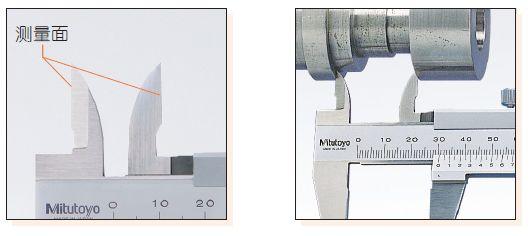

沟槽直径测量 尖爪卡尺
窄槽直径测量 薄片卡尺

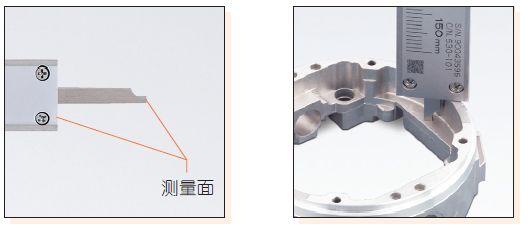

阶差断面测量 偏置卡尺
管壁厚度测量_管壁厚度卡尺
内径测量 内径卡尺
卡尺使用注意事项
M型标准卡尺例：
使用前的注意事项
1. 使用少量千分尺润滑油擦拭基准端面及滑动部位。
2. 全行程移动尺框，确认是否被卡住等。

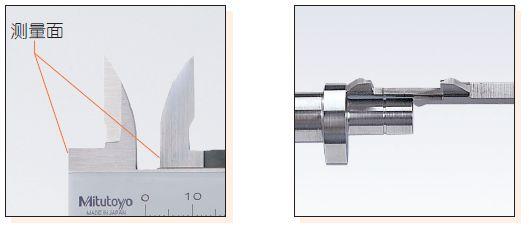

3. 清洁测量面后，使其贴合，确认下面的内容：

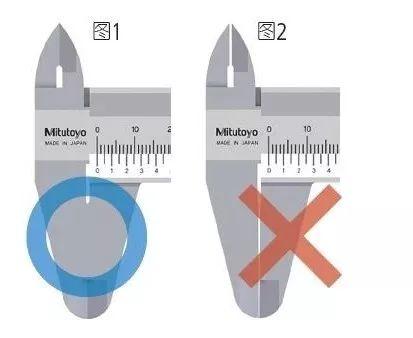

■外侧测量面：对准光源时，看不到光是正常的。(图1)
有污渍、碎屑或毛刺等不能完全贴合时，有时能看到光。(图2)
■内侧测量面：对准光源时，仅能看到一点光的状态是正常的。(图1)

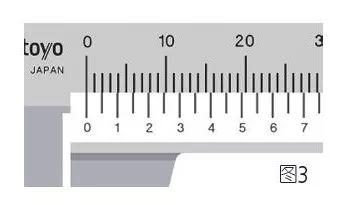

■请确认基准点。(图3)
使用中的注意事项

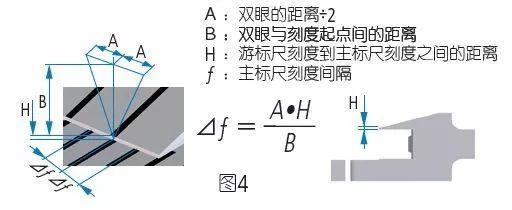

1. 读取刻度时，请将视线对准正面，注意视差。(图4)

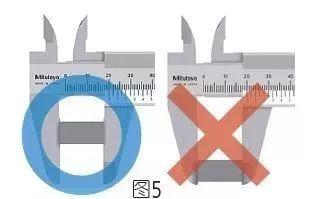

2. 测量时，请使用一定的力量，尽量在量爪根部测量。(图5)

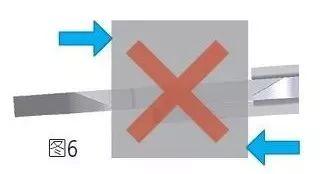

3. 请不要在测量面倾斜的状态下测量。(图6)
使用后的注意事项
1. 使用后，确认各部位有无损伤并将整体清洁干净。
在附着有水溶性切削油等场所使用时，清洁后，请务必进行防锈处理。

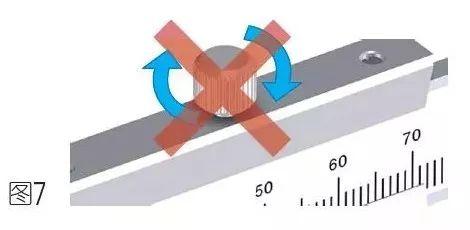

2. 将外侧量爪打开0.2～2mm左右，无需拧紧紧固螺钉保管。(图7)
3. 不能在高温高湿、多尘埃及多油污的场所存放。
*如使用数显型卡尺，若长期不使用时请取下电池。
游标卡尺的原理与读数，好多试验员都读错！
游标卡尺读数常见错误剖析游标卡尺是用来测量长度的一种精密仪器，要求学生掌握的重点仪器之一，常常要求学生对具体的测量结果进行读数，由于学生对某些细节注意不到时常出错，下面结合例题针对学生出现的典型错误分类剖析。●游标卡尺读数是考察学生有效数字概念的最佳方式，在记录测量结果时，学生对有效数字的意义认识不足导致错误。1用游标为50分度的游标卡尺测量一段电阻丝的长度，测量结果如图1所示。由图可知其长度为________cm。错误结果：4.80；正确结果：4.800剖析：比较以上正误结果，仅仅相差一个0，可谓失之毫厘，却谬以千里。4.800最末尾的0是有意义的，代表一位有效数字。防止有效数字位数错误，在运算中，数值最后的0不能舍去，严格按游标卡尺读数规则：48mm+0×0.02mm=48.00mm=4.800cm。●学生忽视记录结果的单位，或主尺与标尺读数单位不一致进行相加，不够细致，导致错误。2用一主尺最小分度为1mm，游标上有20个分度的卡尺测量一工件的长度，结果如图2所示，可以读出此工件的长度为__________cm。错误结果：1.405 ， 14.05 ，104.05或10.45正确结果：10.405剖析：1.405 和14.05 错误根源在于把主尺上的10当作10mm了，用公式14mm+1×0.05mm=14.05mm=1.405cm算得。主尺的最小刻度是1mm，主尺上标的数值通常是厘米数，数字10表示10cm，正确的计算公式为：104mm+1×0.05mm=104.05mm=10.405cm，结果104.05的单位是mm，可题目要求结果以cm为单位，犯了低级错误。结果10.45是这样计算得来的：10.4+1×0.05=10.45cm，式中10.4是主尺读数，单位是cm，1×0.05是标尺读数，其单位是mm，两者没统一单位直接相加导致错误。●对游标卡尺的结构和原理理解不深刻，导致读数错误3一位学生用游标尺上标有20等分刻度的游标卡尺测量一工件的长度，测得的结果如图3所示，则该工件的长度L＝__________cm。错误结果：13mm+10×0.05mm=13.05mm=1.305cm正确结果：14mm+10×0.05mm=14. 50mm=1.450cm剖析：主尺读数应该按标尺的0刻线为准，切忌以标尺的左边界当作标准来读主尺读数，以上错误的根源就在于此，希望同学们高度注意。●读数时没有注意标尺的精度，或标尺上对齐的刻度线数错，导致读数出现错误。4如图4所示的游标卡尺读数为___________mm。错误结果：10mm+5×0.1mm=10.5mm；或10mm+5×0.05mm=10.25mm正确结果：10mm+10×0.05mm=10.50mm剖析：本题没有直接给出标尺的分度（即卡尺的精确度），这需要从图中获得信息，标尺上有20个格，说明是20分度的卡尺，其精确度为0.05mm。结合上面的运算公式可以看出，有些学生只看标尺的数字，没细心观察格数，当作10分度误将结果读为10.5；另一种错误是将标尺的刻度读做5，结果为10.25。细致决定成败,最后提醒学生们，游标卡尺读数需注意的几个细节：卡尺精确度d=1/n(n是标尺的等分刻度数)，单位是mm主尺读数a，以标尺的0刻线为准，读出主尺的整毫米数标尺读数b=m×精确度，单位是毫米，m是与主尺上的某一条刻度线对齐的标尺刻度测量结果l=a+b（a、b单位要统一），注意题目所要求的最终单位，运算过程数值末尾的0要保留。
本文来源：Mitutoyo三丰量仪量具（ID：Mitutoyo_China） 、机械教授（ID： jixiejiaoshou)
2、游标卡尺规格型号（游标卡尺的四种类型）
游标卡尺规格型号（游标卡尺的四种类型）游标卡尺规格(四种游标卡尺)
乍一看有一种不舒服的感觉，包装太简单了，不过好在商家带了运输保险！
我们来拍一个打开包装的视频，看看里面会是什么，是不是和我担心的一样！
打开包裹还不错，还没有被快递公司压坏，里面还有一张两元的优惠券，但是要收到所有五星好评才会退。
我们来看看这个数字游标卡尺的具体参数。
公差是不是商家说的0.2毫米(我不太明白什么是公差)？如果你有知识，可以在下面留言。
让我们用不锈钢卡钳测量一下，看看它是什么样的。
拍一张更清晰的照片。
好了，现在是见证奇迹的时刻了。是被困住了，还是如商家所说？
别废话了。上图
没错。再拍一张。
嘿！真让我吃惊！
还不错。真没想到这么便宜，还有这样的效果。
综上所述，包装过于简单(商家有可能再次降低成本)。好在商家带了交通保险，数字卡尺也没说够测量个人娱乐什么的。
商品13.38元，有个红包付了11.38元，里面有五星好评，说明9.38元还不错。
