关于【激光测距仪原理】:激光测距仪原理（激光测距仪原理讲解），今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、激光测距传感器的原理和应用实例介绍-邦德瑞
- 2、激光测距仪原理（激光测距仪原理讲解）
1、激光测距传感器的原理和应用实例介绍-邦德瑞
今天，邦德瑞小编将为大家介绍有关激光测距传感器的原理和应用实例，快跟着小编一起来看看吧~
激光测距传感器原理
激光测距传感器：先由激光二极管对准目标发射激光脉冲。经目标反射后激光向各方向散射。部分散射光返回到传感器接收器，被光学系统接收后成像到雪崩光电二极管上。雪崩光电二极管是一种内部具有放大功能的光学传感器，因此它能检测极其微弱的光信号。记录并处理从光脉冲发出到返回被接收所经历的时间，即可测定目标距离。
激光传感器必须极其精确地测定传输时间，因为光速太快。
如，光速约为3X10^8m/s，要想使分辨率达到1mm，则测距传感器的电子电路必须能分辨出以下极短的时间：
0.001m/（3X10^8m/s）=3ps
要分辨出3ps的时间，这是对电子技术提出的过高要求，实现起来造价太高。
但是如今的激光传感器巧妙地避开了这一障碍，利用一种简单的统计学原理，即平均法则实现了1mm的分辨率，并且能保证响应速度。
远距离激光测距仪在工作时向目标射出一束很细的激光，由光电元件接收目标反射的激光束，计时器测定激光束从发射到接收的时间，计算出从观测者到目标的距离；LED白光测速仪成像在仪表内部集成电路芯片CCD上，CCD芯片性能稳定，工作寿命长，且基本不受工作环境和温度的影响。因此，LED白光测速仪测量精度有保证，性能稳定可靠。
激光测距传感器应用实例：
传送带箱子宽度
使用两个激光传感器，在传送带的两侧面对面安装。因为尺寸变化的箱子落到传送带上的位置是不固定的，这样，每个传感器都测量出自己与箱子的距离，设一个距离为L1，另一个为L2。此信息送给PLC，PLC将两个传感器间总的距离减去L1和L2，从而可计算出箱子的宽度W。
保护成型冲模
机械手把一根预成型的管材放进液压成型机的下部冲模中，必须保证每次放的位置准确。在上部冲模落下之前，一个发散型传感器测量出距离管子临界段的距离，这样可保证冲模闭合前处于正确位置。
二轴起重机定位
用两个反射型传感器面对反射器安装，反射器安装在桥式起重机的两个移动单元上。一个单元前后运动，另一个左右运动。当起重机驱动板架辊时，两个传感器监测各自到反射器的距离，通过PLC能连续跟踪起重机的精确位置。
有了这种新式廉价激光测距传感器，反射性或多颜色的目标长距离位置检测即使在检测角度变化的情况下也没问题了。

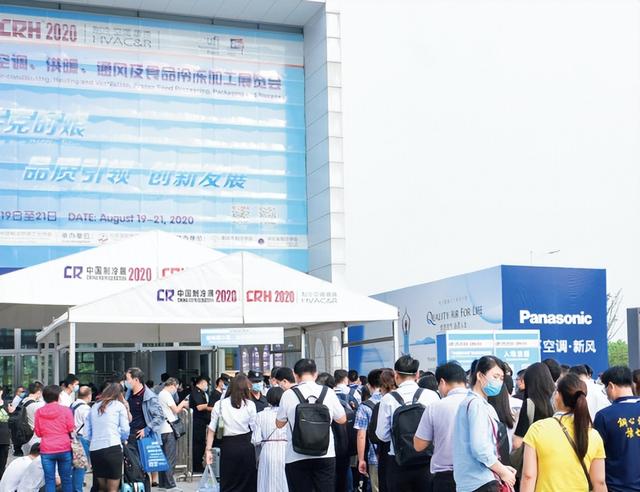

那么以上就是有关激光测距传感器的原理和应用实例介绍，另外，我司将参加由重庆国际博览中心举办的第三十三届国际制冷、空调、供暖、通风及食品冷冻加工展览会（由于疫情影响，展会日期待定，待确认日期后小编再告诉大家~），先来介绍一下重庆国际博览中心：它是全球三大HVAC&R展览会之一，拥有国际展览业协会和美国商务部权威认证；中国展览馆协会展会项目(行业知名活动)认证；空调·制冷·供热·新风·冷链一站式解决方案；展出面积:122,000㎡， 参展企业: 1,500+ ，专业观众:60,000+，论坛会议: 80+ ，国际组织:50+，合作媒体: 100+。届时大家能在N6A11展位看到我们的身影，诚邀大家的参观，不见不散哦~
深圳邦德瑞科技有限公司成立于2010年，公司在多年从事中央空调控制器的开发生产的过程中，累积了电路设计、生产管理等方面丰富的经验，自主研发自动化生产设备并投入生产，提升产能和制造工艺水平，建立了完善的质量管理体系和供应链体系，目前产品涉及家电、小家电、 照明设备、网络设备、工控设备、传感器、汽车电子等各个领域，深得客户的认可和信赖。
2、激光测距仪原理（激光测距仪原理讲解）
激光测距仪原理(激光测距仪原理解释)
激光测距仪因为手持测距仪的普及而广为人知。手持式激光测距仪操作简单，价格接近，在工业和非工业领域都有广泛的应用。除了手持式激光测距仪，工业上还有精度更高、体积更小的激光测距仪，由于测距方便，广泛应用于工业的各个角落。
今天我们就带大家了解一下激光测距传感器的原理、应用场合、优缺点、选择等因素。下篇文章也会给大家带来实际案例，就是激光测距仪和PLC的连接方式以及如何编程。
三角测量原理
如上图所示，半导体激光器发出的激光束照射目标。透镜收集目标反射的光，并将其聚焦在光敏元件上。当与目标的距离发生变化时，反射光通过接收镜头的角度会发生变化，光聚焦在感光元件上的位置也会有所不同。
时间测量原理
在发光激光照射物体并返回的时间内测量距离。不会影响工件的表面状态，并且可以进行稳定的检测。查看右图中接收激光反射光的时间t，计算距离y。
计算公式:2Y(往返距离)= C(光速)× T(接收反射光的时间)。
共焦测量原理
测量部内部有一个镜头。透镜具有固定的焦距，并且透镜的焦距被设置为F..当这个透镜用来聚光时，当高度为F时，焦点重合，光线汇聚到1点。当高度偏离F时，光线逐渐变得模糊。
确定反射光最强时音叉(透镜)的高度，目标是否位于离它的焦距F处就一目了然了。通过内部传感器高精度读取音叉(透镜)位置，即可测出与目标的距离。因为它测量的是对焦高度，所以可以实现精确测量，不受目标的材质、颜色、倾斜度的影响。
激光传感器的优点、缺点和注意事项；
在工业应用中，除了激光传感器之外，还有另一种具有类似功能的传感器，即超声波位移传感器。尽管超声波位移传感器由于其简单的制造工艺而便宜得多，但是它具有致命的缺点，即:超声波束是非点的，并且具有长的响应时间。
众所周知在超声波传感器火热的年代，超声波信号是以扩散状传播的，测量范围越大，它的面积就越大，而一旦某个点被遮挡，信号就会被传回，所以它的用途非常有限。
但是激光传感器只是一个点，不管是小孔还是远处的物体都可以用，而且激光的响应时间很快，可以用来快速测量。
但是所有的光学传感器都有一个致命的缺点，就是怕水怕灰。有些激光传感器可以达到IP65，但在使用时，如果发射器表面有水和灰尘，光线就会被反射回来，产生错误信号。在这一点上，激光的性能明显不如超声波。
激光传感器在工业中的应用；
1一些大型车辆或目标的移动距离；伺服系统是工业运动控制中最精确的一个，但是我们之前说过，伺服系统有一个天然的局限性，就是不能远距离使用，而变频器加编码器可以远距离使用，但是编码器不容易安装，容易损坏。这时候激光测距仪就显示出它的价值了。
在直线运动的车辆上安装反射镜，将激光测距传感器固定在地面上，将光斑打在反射镜上测量距离；许多重工业用这种方法测量距离。
2.测试行业的核心；也是检测行业不可或缺的测量手段，激光测距传感器是最精确的测点传感器，在手机行业、汽车行业等需要对产品进行精确测量的场合都可以看到。在这些行业中，激光测距传感器主要检测产品的表面、厚度、间隙和磨损等。
激光测距传感器的选择:
激光测距传感器本身的精度和测量范围有很大的关系，就是测量范围越大精度越低，大范围高精度的传感器都很贵。
本文关键词：激光测距仪原理图，激光测距仪原理及应用，激光测距仪原理与实现，激光测距仪原理是什么，激光测距仪原理图+程序。这就是关于《激光测距仪原理，激光测距仪原理讲解（激光测距传感器的原理和应用实例介绍-邦德瑞）》的所有内容，希望对您能有所帮助！
