聚合物防水涂料，什么是聚合物水泥防水涂料（防水工程之JS聚合物水泥防水涂料）

关于【聚合物防水涂料】:什么是聚合物水泥防水涂料，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、防水工程之JS聚合物水泥防水涂料
• 2、聚合物防水涂料：什么是聚合物水泥防水涂料

1、防水工程之JS聚合物水泥防水涂料

屋顶作为目前建筑防水工程最需要经受防水考验的地方，其重要性不言而喻。如何做好屋顶防水工程，取决于使用什么样的防水材料及施工方法。如同食物原材料与制作方法，只有两者搭配好了才是一道可口的菜。那么关于屋顶防水补漏的材料有哪些？对应的施工流程又是什么？下面一起来看看吧！

JS聚合物水泥防水涂料

1、水性涂料，无毒无害，无污染，属环保型涂料

2、涂膜具有较高抗拉强度，耐水、耐侯性好

3、可在潮湿基层上施工并粘结牢固

4、冷施工，操作方便，基层含水率不受限制，可缩短工期

使用范围

本产品根据性能和使用部位不同分为|型、II型和1型三种型号。I型产品突出丙烯酸酯聚合物乳液为主的性能，形成的涂膜延伸率高(200%以上)，耐侯性好，主要用于非长期浸水环境下;II型、I型产品拉伸强度高，在潮湿基面可直接施工、耐水性好，主要用于长期浸水环境下的防水工程。

-适用于屋面、厕浴间及外墙的防水、防渗和防潮工程

-可用于地下工程以及隧道、洞库等涂膜防水

-路桥、水池、水利工程涂膜防水工程

施工方法/构造要点

①基层:所有阴阳角以及管道根部等两面交接处,均应做成圆弧形，阴角直径宜大于50mm,阳角直径宜大于10mm。

②防水层:可单独涂膜防水构造，也可根据工程实际情况或设计要求增铺胎体增强材料，屋面工程多道设防的每一道涂膜厚度不应小于1.5mm,--道设防时厚度不应小于2mm,地下工程不小于2mm,厕浴间不小于1.5 mm。

施工要点

①基层:基层表面应平整、坚实、无尖锐角、无浮尘和明水，并按设计要求做好防水节点处理，油污须清理干净,低凹破损处修平。

②配料:按产品包装上标注的液料、粉料和水的比例进行配比，水的添加量可适当调节，以调整涂料粘稠度,满足立面和平面不同部位的施工要求。

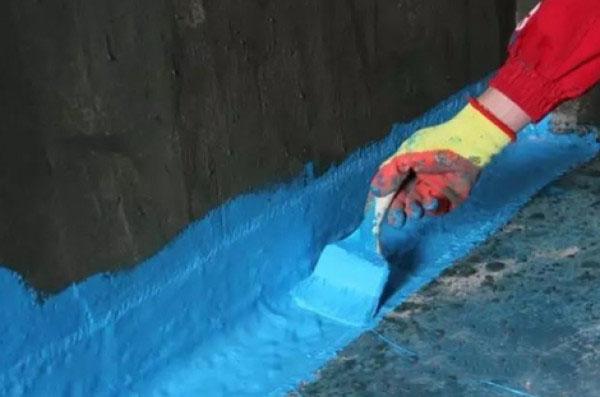

③涂料的配合方法:先将液料倒入搅拌桶中，边搅拌边慢慢加入粉料，彻底搅拌均匀后，呈浆状无团块方可使用。④细部附加防水层:按设计要求在留设凹槽内嵌填密封材料，在阴阳角、管根等细部应多遍(2-4遍)涂刷JS复合防水涂料，地下工程宜夹铺一层胎体增强材料。

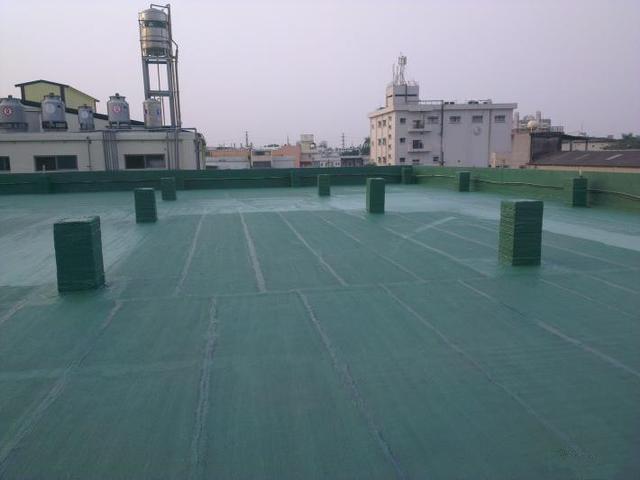

⑤大面防水层施工:防水涂膜应多遍涂布，宜至少四遍完成，每遍涂布时间一般间隔8h,冬季宜延长。每遍涂膜厚度以0.4-0.5mm为宜，涂料用量约0.8kg/m2,立面施工以不加水或少加水为宜，以免涂料流淌，致使立面厚度不易达到设计厚度，同时导致阴阳角堆积料过厚，产生裂纹。加铺胎体增强材料时，胎体应铺平，无皱折，搭接不小于100mm,施工时先涂--遍涂料，铺好后上面再刷一-遍涂料。

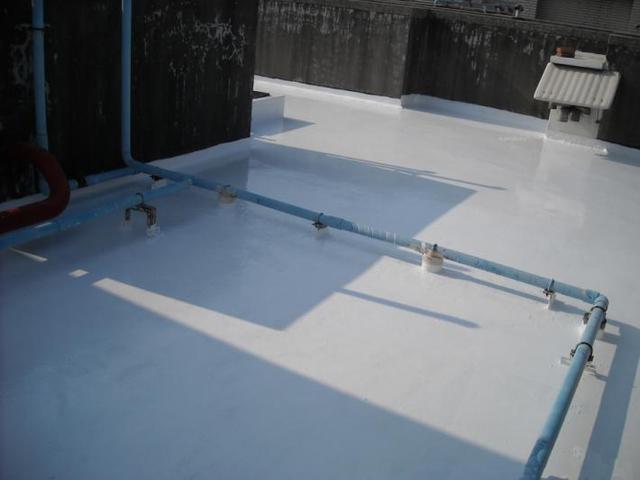

⑥涂膜防水层完成经验收合格后，应按设计要求进行隔离层保护。

注意事项

①本产品施工时气温须高于5°C，阴雨天气或基层有明水时不宜施工。

②防水涂膜应完全干燥后方可进行表层装饰施工，完全干燥时间约为2天，潮湿环境应适当延长。

③厕浴间立面阴阳角不做成圆弧形的部位，以及在气温较低和空气干燥的地区，宜选用|型产品。

来源|网络

2、聚合物防水涂料：什么是聚合物水泥防水涂料

聚合物水泥防水涂料简介

聚合物水泥防水涂料是由合成聚合物乳液(如聚丙烯酸酯、聚醋酸乙烯酯、丁苯橡胶乳液等)组成的双组分防水涂料。)和各种添加剂，以及配套粉(由特种水泥、石英粉和各种添加剂组成)。它是一种合成高分子材料高弹性、无机材料耐久性好的防水材料。

聚合物水泥防水涂层的标准规范

使用聚合物水泥防水涂料时，应注意施工温度高于5度，雨天施工困难，表面装饰施工必须在聚合物水泥防水涂料表面干燥后才能进行。聚合物水泥防水涂料的储存温度应不低于0℃。运输过程中，要注意防雨防晒，同时要注意防潮。

聚合物水泥防水涂料的标准规格应从固含量、干燥时间、拉伸性能、低温柔韧性、不透水性、湿基面粘结强度、抗渗性等方面确定。施工结束后，应检查整个防水层和整个转角处的外观，应无漏涂、无堆积、无翘曲、无裂缝、无鼓泡等现象。从而保证聚合物水泥防水涂料的功能得以充分发挥。

聚合物水泥防水涂料国家标准有明确规定，抗拉强度≥1.2 MPa；断裂伸长率:≥200%；粘接强度:≥0.50 MPa；干燥时间(h):表面干燥≤4小时，艰苦工作≤8小时；低温柔韧性:(-10℃，2小时)无裂纹；抗渗性:(0.3mpa*30min)。

聚合物水泥防水涂料的一般规律是基层表面平整、起皮、牢固、不松散。聚合物水泥防水涂料呈液态时应均匀无杂质和凝胶乳液，呈固态时应无杂质和结块粉末，同时应符合聚合物水泥防水涂料的物理力学性能。我们施工完成后，应审查聚合物水泥防水涂料的整体做法是否符合设计要求，涂层厚度不得低于设计要求。

聚合物水泥防水涂料应用中的误区

首先，混合不均匀

防水涂料的性能直接关系到液粉混合的均匀性。虽然厂家说明书和包装规定了现场搅拌的正确，但在实际操作过程中，很多施工队伍对搅拌过程敷衍了事，甚至当场找几根棍子人工搅拌，大大降低了固化后涂料的性能。

第二，加水过多

为了提高涂层对基层的渗透性，并提高对基层的附着力，大多数制造商会在使用说明中建议，在次涂刷施工期间，可以通过添加超过规定水量的水来稀释涂层。所以很多人误会防水涂料可以随意加水，而正是这个操作破坏了防水涂料的配方比例。通过多次试验优化确定了产品配方，平衡了材料的力学性能和施工性能。任何一种组分比例的变化都会对薄膜的性能产生很大的影响。

第三，验收标准不明确

有哪些指标可以约束施工人员的标准化施工，使防水层达到预期效果？施工通行证数量？单位面积使用量？试想一下，防水涂料用水稀释几倍，再按照施工要求涂刷几遍；基层的不均匀性保证了施工过程中单位面积的使用率。虽然上述条件都满足要求，但由于实际条件不同，防水效果和耐久性达不到预期效果。有研究指出，防水涂料的抗渗性明显取决于材料厚度的变化，在一定厚度范围内突然变化；随着试样厚度的增加，拉伸强度降低，伸长率增加。因此，以防水层的平均厚度作为防水工程验收的依据，既可以避免客观条件的影响，又可以保证防水层的力学性能和防水效果。

防水层过薄，会降低整体防水效果，缩短防水层的耐久性；太厚会造成一定意义上的浪费。在《屋面工程技术规范》和《地下工程防水技术规范》中，要求防水涂料的基本厚度为1.5~2.0mm，而在一些设计和施工监测中，只注重施工次数，而忽略了涂料的最终厚度。因此，在防水设计和施工过程中，除注明“几块布几层”和单位面积用量外，还应标明涂层厚度要求，并以平均厚度作为防水工程的验收依据。

第四，关键部位没有加强胎体

由于应力集中，阴阳角和管根的细部节点容易开裂，可以通过设置钢筋骨架来避免。增强胎置的设置直接影响使用效果。胎体离基层越近，可以分散的应力越多。其实很多项目都是随意设置胎置的，尤其是涂层中间。

五、过于干燥或潮湿的基层施工

防水涂料的特点之一是可以在潮湿的基层中施工，但由于聚合物乳液是通过挥发固化的，实际上对湿度有一定的要求，这并不意味着它可以在任何潮湿的气候条件下或基层含水量非常高的情况下施工。基层含水率过高，气候条件过于潮湿，不利于聚合物乳液的固化和成膜，会降低涂膜的伸长率。同时防水涂料中的水泥被水固化。干燥的基层和气候条件不利于水泥固化，因此在炎热干燥的季节，施工前需要在基层上喷洒一些水。因此，为了更好地保证防水涂料的成膜效果和防水效果，适宜的施工温度为5℃~35℃，湿度为50%~70%。

本文关键词：聚合物水泥防水涂料和聚合物水泥防水砂浆，聚合物水泥防水涂料有几种类型，什么是聚合物水泥防水涂料施工工艺，什么是聚合物水泥防水涂料图片，什么是聚合物水泥防水涂料的特点。这就是关于《聚合物防水涂料，什么是聚合物水泥防水涂料（防水工程之JS聚合物水泥防水涂料）》的所有内容，希望对您能有所帮助！

本文链接：https://bk.89qw.com/a-345929/
