1、为了搞清楚串口通信为啥设置波特率，我查了3天资料，总算搞懂了
串口通信为什么要设置波特率？想要知道这个答案，首先我们先了解一下什么是波特率：
什么是波特率？
波特率（Baud Rate）单位 bps -- 每秒传送的字节数 Byte Per Second。
波特率表示每秒钟传送的码元符号的个数，是衡量数据传送速率的指标，它用单位时间内载波调制状态改变的次数来表示。波特率是指数据信号对载波的调制速率，它用单位时间内载波调制状态改变的次数来表示，其单位是波特（Baud）。
串口通信为什么要设置波特率？
有两种比较可靠的说法：
1、根据电、传输介质等的物理特性结合串口设备使用的要求
为了保证有效通讯，根据电、传输介质等的物理特性结合串口设备使用的要求，确定RS232最大传输速率只能是115200，然后逐级二分得到57600，28800，19200……为适应这些速率，设计相应的晶振频率。
2、这是由电信线路特性决定的
电话线路的带通是300--3KHz，当时hayes先搞的modem，所以用的2400HZ信号，对应波特率是2400。由于基本频率确定了，以后采用的提高通讯速率的方法都是在2400基础上倍频的，所以形成了9600.19200……
不管哪种说法，都是先有波特率再有晶振频率。
单片机串口通信波特率计算
在模式0和模式2下，串口波特率固定，模式0为Fosc/12。模式2为Fosc/32或Fosc/64，具体由PCON寄存器的SMOD位决定。
在模式1和模式3下，波特率是一个可变值，波特率可以由定时器1产生（8052可以由定时2产生），那么波特率到底为多少呢？
波特率由定时器1的溢出率来决定：
Baud Rate = （2SMOD/32）*（Timer 1 Overflow Rate）
注意：2SMOD这里的SMOD是指数，SMOD为波特率双倍波特率位，该位在PCON寄存器中。
当使用timer 1作为波特率产生器时，通常需要将timer 1配置成8位自动重装的工作模式下，同时还要禁止timer 1中断，那么timer 1的溢出率是怎样计算的呢？溢出率即溢出的频率，假设晶振频率为12MHz，TH1值为0xFE，则只需要两个时钟脉冲就会溢出，溢出的周期为2us，那么溢出的频率就为500KHz。
根据定时器一节，定时时间有如下计算公式：
定时时间=（最大计数值-计数器初值）*机器周期=（最大计数值-计数器初值）*（12/晶振频率（Hz））（s）=（256-TH1）*（12/OSC_FREQ（Hz））（s）。
那么溢出频率自然就为：
OSC_FREQ（Hz）/（（256-TH1）*12）。
所以最后推导出波特率为：
（2SMOD/32）*（OSC_FREQ（Hz）/（（256-TH1）*12））。
波特率的计算公式有了，那自然就可以根据波特率推导出TH1的初值了：
BAUD_RATE=（2SMOD/32）*（OSC_FREQ（Hz）/（（256-TH1）*12））
32*12*（256-TH1）=（2SMOD*OSC_FREQ（Hz））/BAUD_RATE
256-TH1=（2SMOD*OSC_FREQ（Hz））/（BAUD_RATE*32*12）
TH1=256-（2SMOD*OSC_FREQ（Hz））/（BAUD_RATE*32*12）

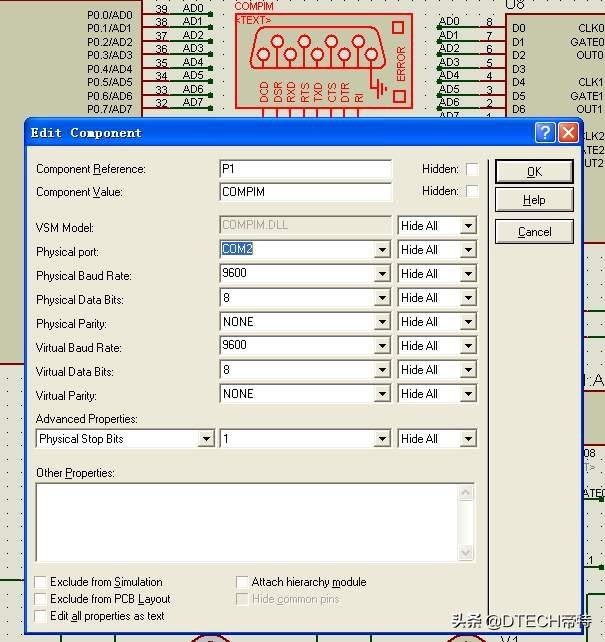

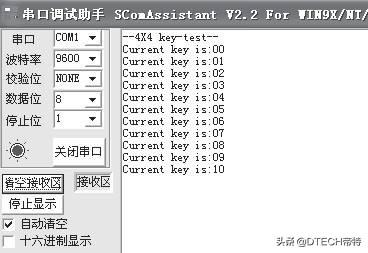

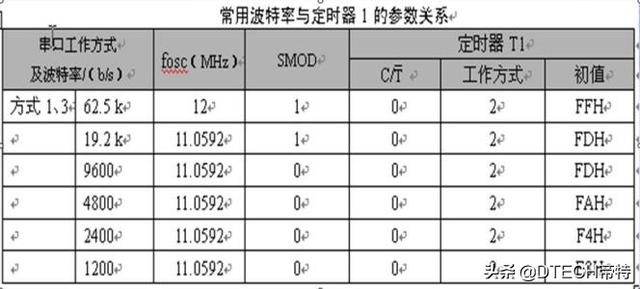

假设晶振频率为11.0592MHz，波特率为9600，SMOD=0，TH1初值应该为多少呢？根据上面公式可以计算得TH1=256-11059200/（9600*32*12）=0xFD。

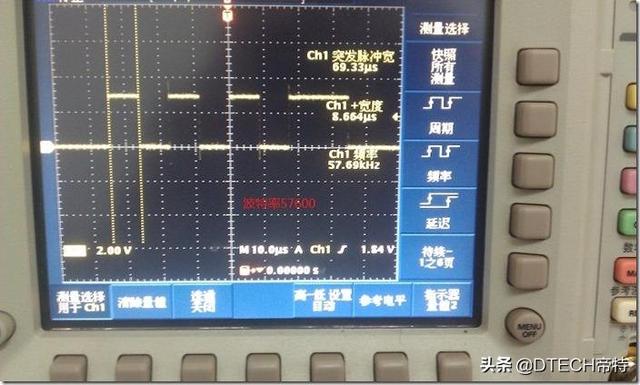

波特率和字节的关系
1GB=1024MB
1MB=1024KB
1KB=1024B（字节）
我们需要串口接收的数据数每秒512字节，串口的波特率是１１５２００位／秒
波特率115200＝115200（位/秒）
如果没有校验位，就应该除以10，得到的是每秒字节数：波特率115200＝115200（位/秒）＝11520（字节/秒）
再除以1024，就是每秒KB数：波特率115200＝115200（位/秒）＝11.25（KB/秒）也就是满足每秒可以接收512字节。
（来源：网络）
2、串口波特率（常用的串口波特率有哪些）
串口波特率(常用的串口波特率有哪些)
1.波特率是多少？
无论是什么单片机，在使用串行通信时，都有一个非常重要的参数:波特率。什么是波特率:波特率是每秒传输的字节数。在数据传输过程中，波特率是一样的，这是通信成功的基本保证。以STM32单片机为例，说明串口波特率的计算方法。
2.与STM 32波特率相关的寄存器
STM32单片机设置波特率只有一个寄存器:USART_BRR寄存器，如下图所示。
波特率寄存器
该寄存器有16个有效位，前4位用于存储小数部分，后12位用于存储整数部分。波特率计算出来后，只需填写波特率即可。下面是如何计算的。
3.波特率计算方法
STM32的数据手册给出了计算方法，并有公式，如下图所示:
计算公式
在这个公式中，有三个变量，其中两个我们知道，Fck和Tx/Rx波特率已知，USARTDIV未知。根据这个公式的描述，如果使用USART1，那么Fck为PCLK2=72MHz，否则为PCLK1=36MHz，参数Tx/Rx波特率已知。只需计算USARTDIV的值，并将其分配给USART_BRR寄存器。以115200为例，公式变形后得到usart div = 72×1000000/(16×115200)= 39.0625。只需将39.0625写入USART_BRR即可。
如前所述，USART_BRR的前4位存储小数部分，后12位存储整数部分。
小数部分DIV _ Fraction = 0.0625× 16 = 1 = 0x01；
那个整数部分DIV _尾数= 39 = 0x27；
那么USART _ BRR = 0X271；
数据手册为我们提供了一份数据手册:
形式
在该数据手册上，已经计算出常用的波特率值，我们可以直接使用它们。但是如果我们想让波特率计算成为一个传递函数，
比如:USART_INIT(uint_t 16波特率)，调用时只需要写USART_INIT(9600)和USART_INIT(115200)。程序怎么写？
4.方案的实施
以下是程序的注册版本。
代码部分
程序第一步包括两行:首先计算USART_DIV，这是之前公式的变形；
程序第二步第三行:获取USART_DIV的整数部分；
第三步，程序第四行:获取USART_DIV的小数部分；
程序的第四步是5行:将整数部分左移4位，即存入BRR寄存器的最后12位；
第五步，第六行:合并整数和小数部分，即重组前4位和后12位；
第6步，第7行:将计算值分配给BRR寄存器。
完成了以波特率为参数的功能。从以上来看，波特率的计算似乎并不是很难。
