关于【cad2020显示线宽在哪里】:cad如何显示线宽(2020版cad显示线宽的命令)，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、cad2020显示线宽在哪里：cad如何显示线宽(2020版cad显示线宽的命令)
- 2、CAD教程：CAD自动图层很简单？你真的会用这个CAD命令嘛？
1、cad2020显示线宽在哪里：cad如何显示线宽(2020版cad显示线宽的命令)
设置图形的线宽。
在“图层属性管理器”对话框中设置线宽。
1.单击图层属性工具栏中的图层属性按钮，打开图层属性管理器对话框。单击图层列表“线宽”列下的线名称，如下图所示的“线宽”对话框打开。
2.选项描述
(1)旧:显示给前面图层的线宽。
(2)新建:显示赋予图层的新线宽。
设置直线宽度
1.实施方式
命令行:线宽
菜单栏:格式→线宽
图层工具栏:单击“线宽”下拉列表中的“线宽设置”按钮。
线宽操作命令位置界面
执行上述命令后，系统会打开如图所示的“线宽设置”对话框，用户可以在其中设置线型。
2.选项描述
(1)线宽:显示当前可用的线宽值。
(2)当前线宽:显示当前线宽。
(3)单位:指定线宽是以毫米还是英寸显示。
(4)显示线宽:控制当前图形中是否显示线宽。
(5)默认:控制图层的默认线宽。
(6)调整显示比例:在模型选项卡上控制线宽的显示比例。
2、CAD教程：CAD自动图层很简单？你真的会用这个CAD命令嘛？
我们学习CAD的时候，老师就会教导我们一定要掌握好CAD图层命令，因为这个CAD命令，是始终伴随着我们从初阶到高阶逐步成长的关键技能，也是夯实一切CAD制图的基础。
CAD图层主要有以下两个作用：
1. 图形组织管理。
利用CAD图层将图形分组，便于识别，也便于在复杂图形中进行批量选择，并进行批量处理。
2. 控制图形的显示和打印特性。
通过对各个图层赋予不同的颜色、线型、线宽来控制显示与打印的样式。打印样式的设置一般都是根据不同图层的颜色来设置的，每种颜色设置不同的打印属性，这样打印出来的图纸便层次分明。
用过浩辰CAD专业软件的朋友都知道，其一大优势就是每次画图的时候，只要是CAD专业软件提供的绘图命令，画出来的图形都会自动被归类到指定CAD的图层上。这些CAD图层并不需要设计者手动创建，颜色、线型也都是提前就设置好的，而且比较美观，线型也符合国家规范。
但是也有一部分设计单位并不使用CAD专业软件，或者有一些自身特有的图层规定，那么【自动图层】功能就派上用场了。
在浩辰CAD 2020当中，【自动图层】功能是绘图辅助工具的一种，同正交、对象捕捉、极轴追踪等大家熟知的绘图辅助工具放在一起。更多CAD教程、激活码，微信关注浩辰CAD公众号。
CAD自动图层是用指定的绘图命令来创建对象，在创建时就自动归类到指定图层上，如果该指定图层并不存在，将新建该图层。这样，在绘制不同对象时就不用频繁切换当前层，或者绘制完毕后将图形移动到各个图层上。
这相当于把CAD专业软件的这一优势功能拿到了平台软件上，对于使用CAD平台直接绘图的设计师来说省事很多。
具体应用方法如下：

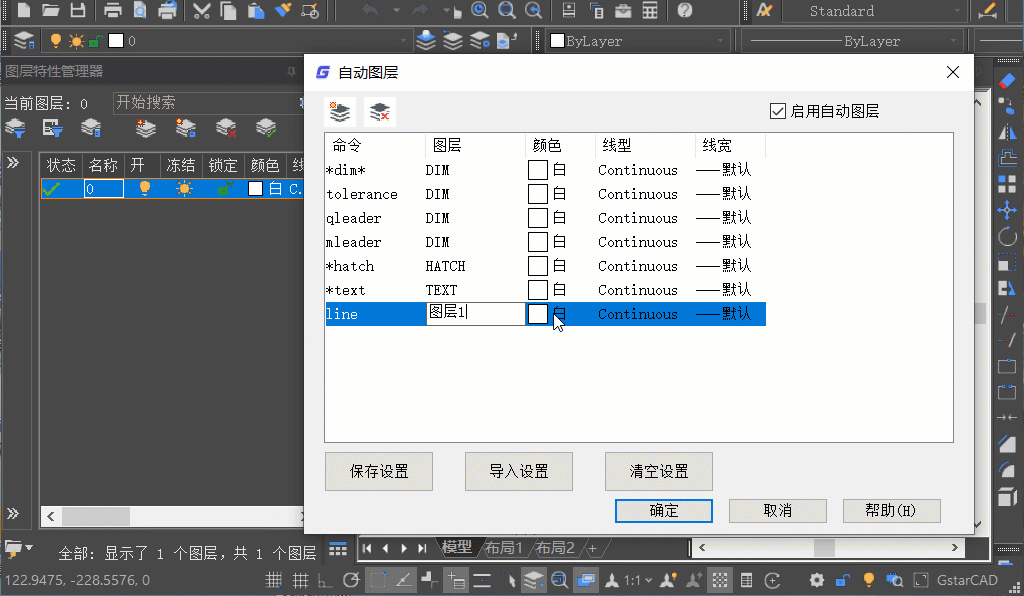

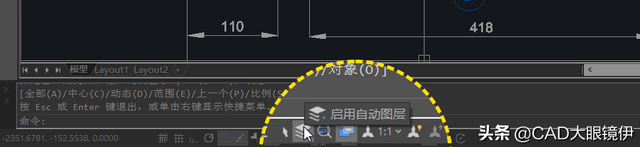

1. 鼠标在【启用自动图层】的图标上右键，选择设置，打开自动图层面板。勾选“启用自动图层”，然后点击【创建一个新的图层设置】，然后填写要设置的命令英文全称，不能仅写快捷命令（如直线命令必须填写line，不能只写l）。然后填写图形对象要放置到的图层名。
2. 设置图层属性，包含图层颜色、线型线宽。设置方法与图层特性管理器中的设置方法相同。
3. 如有多个要设置的命令，则重复步骤1、步骤2。最后点击确定，自动图层设置完成。

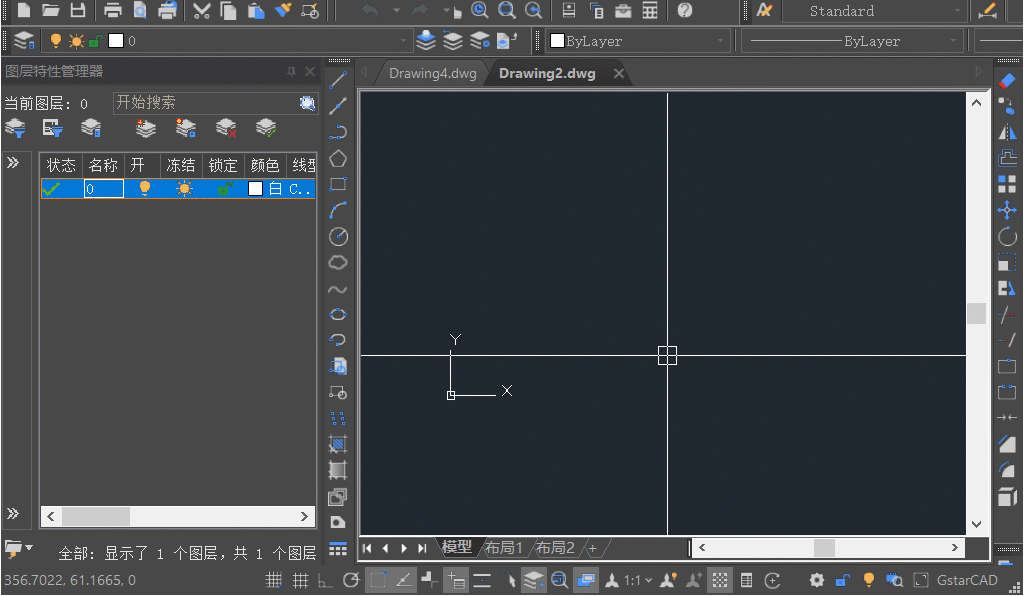

设置好之后，我们输入快捷键“l”绘制几条直线，我们发现绘制好的图形被自动放置在了“图层1”上，从左侧的图层特性管理器中可以看出，使用直线命令时，软件会自动创建一个叫“图层1”的图层，并临时设置为当前层。
而我们使用其他没有设置过的CAD命令时，绘制的图形只会在软件默认的当前层中。
以上设置内容也可以导出和导入，其他人设置好后可以直接拿过来导入即可，省时省力，有利于单位内部CAD绘图标准的快速普及。
本文关键词：cad如何显示线宽2020，cad如何显示线宽命令，cad如何显示线宽打印，cad如何显示线宽2018，2021cad如何显示线宽。这就是关于《cad2020显示线宽在哪里，cad如何显示线宽（CAD自动图层很简单）》的所有内容，希望对您能有所帮助！
