1、电流表的接法（电流表的接线方法）
电流表的接法（电流表的接线方法）
本节介电流表的接线方法，下期介绍接地电阻测量仪，有兴趣的小伙伴请点关注，以便接收文章。
电流表
测量电路中电流的仪表叫做电流表，图1是只开关板式电流表，表盘上注有符“A”的字样。当测量大电流时，用千安作单位的电流表，表盘上注有“kA"的字样。
电流表也有直流和交流的区别，它的接线方法都与测量电路串联。
由于电流表与被测电路串联使用的，为不影响电路的作工状态，电流表的内阻一般很小，量程越大的电流表，内阻也越小，它与电压表的内阻相反，因此，电流表绝不能按电压表的方法接，否则电路几乎成短路，电流表将通过很大电流，会把电流表烧坏。
一、直流电流表的接线方法
接线前要弄清电流表极性。一般在表的接线柱旁边注有“+"和“一”的标记，有“+"
号的是电流流进的一端，有“一”号的是电流流出的一端。接线方法如图2所示。
直流电流表通常是磁电式的，这种仪表线圈导线和游丝的截面很小，只能测量较小的电流。如果测量大的安培电流，就要在电流表上并联一只低值电阻，这只电阻就叫做分流器。分流器在电路中与负载串联，使通过电流表的电流只是负载电流的一小部分，大部分电流从分流器中通过。这样，就扩大了电流表的测量范围。接线方法如图2-2量程较大的直流电流表，一般都附有分流器，并在表盘上注有“外附分流器”的字样。接线时，要检查分流器与电流表表盘所示的量程是否相符，如果不符就不能用，尤其从外流器接到电流表的定值导线，不能随便乱用，它是与仪表配套供应使用的。
二、交流电流表的接线方法
交流电流表的测量机构与直流电流表不同，它的本身量程比直流电流表大。在电力系统中常用ITI-A型电磁式交流电流表，其量程最大为200A,因此在这个范围内，电流表可以直接与负载串联，接线方法如图3-1所示。
在低压线路中当负载电流大于电流表的量程时，要采用电流互感器。接线方法如图3-2所示。将电流互感器一次绕组与电路中的负载串联，二次绕组接电流表。为了测量方便，电流互感器二次绕组的额定电流通常为5A,因而可采用0~5A的电流表。一般与电流互感器相联装在配电盘上的电流表，表盘上的刻度数字都归算好了，从表盘上直接指示一次电流值。
图1
图2-1-2
图3-1-2
下期介绍接地电阻测量仪，有兴趣的小伙伴请点关注，以便接收文章。

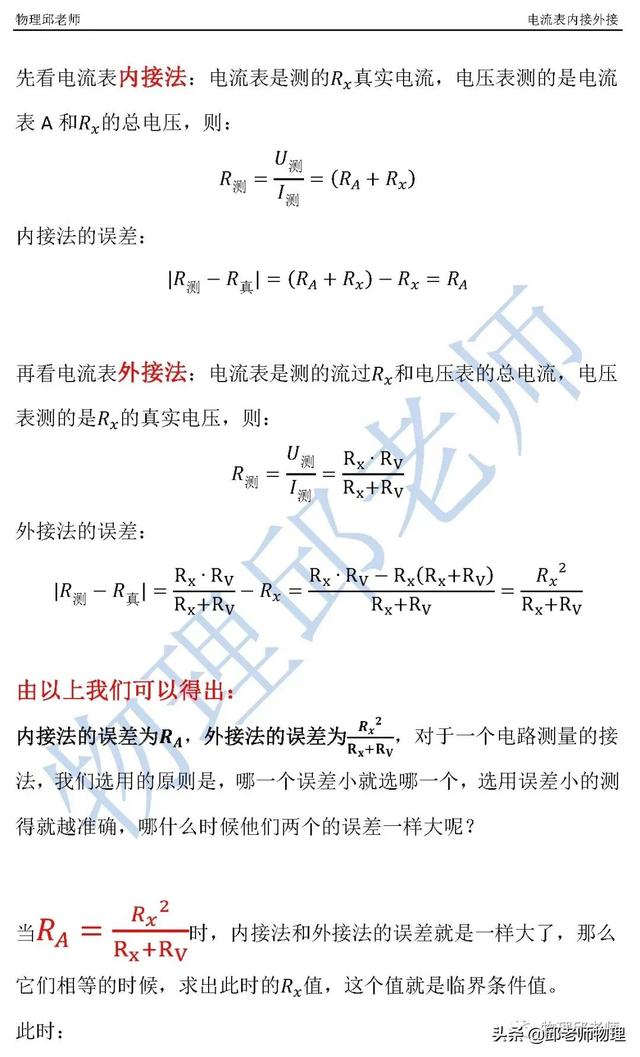

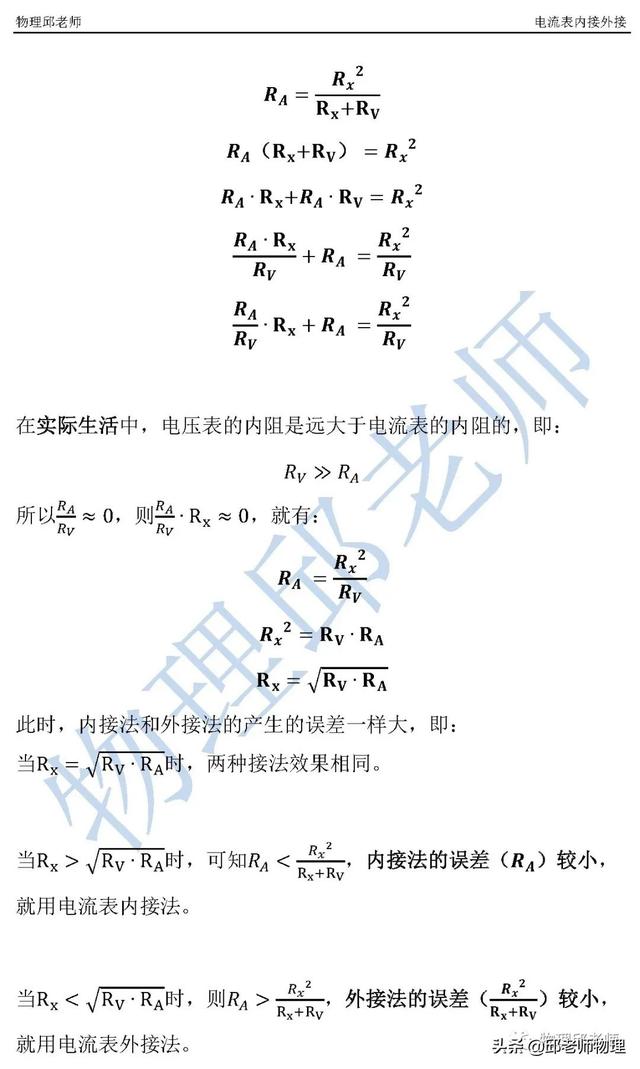

2、电流表内接法和外接法选择时临界值推导
