1、机械锚固（打锚索的钻孔机器）
机械锚固(带锚索的钻机)建筑工程之家2018-10-27 08:34:58
钢筋机械锚固技术
1.技术内容
钢筋机械锚固技术是通过螺纹将螺母锚板和垫板与钢筋端部连接成一体而形成的锚固装置。作用机理是钢筋的锚固力完全由锚固板承担或由锚固板与钢筋之间的粘结力共同承担(原理见图2.1)，从而减少钢筋的锚固长度，节省钢筋用量。在复杂接头中采用钢筋机械锚固技术，还可以简化钢筋施工，降低绑扎密集钢筋的难度，改善接头的力学性能，提高混凝土浇筑质量。该技术的主要内容包括:部分锚固板钢筋的设计与应用技术、全锚固板钢筋的设计与应用技术、锚固板钢筋的现场加工与安装技术等。详细技术内容请参见线路标准《钢锚固板应用技术规程》JGJ256。
图1带锚板钢筋受力机理示意图
2.技术指标
锚固板中部分钢筋的锚固力由钢筋与锚固板的粘结部分分担。此时，锚固板的承载面积不应小于钢筋公称面积的4.5倍，钢筋的粘结截面长度不应小于0.4lab；锚固板中所有钢筋的锚固力应由锚固板承担。此时，锚固板的承载面积不应小于钢筋公称面积的9倍。锚固板与钢筋的连接强度不应小于被连接钢筋的极限强度标准值，锚固板钢筋在混凝土中的实际锚固强度不应小于钢筋极限强度标准值。详细技术指标见《钢筋锚固板应用技术规程》JGJ256。
与传统的钢筋锚固技术相比，钢筋机械锚固技术在混凝土结构中的应用，可减少钢筋锚固长度40%以上，节约锚固钢筋40%以上。
3.适用范围
该技术适用于混凝土结构中钢筋的机械锚固。主要适用范围包括:框架结构梁柱节点用锚固板钢筋代替传统的弯曲钢筋；代替传统的弯筋和直筋锚固，用于简支梁支座、梁或板的抗剪钢筋；可广泛用于建筑工程、桥梁、水工建筑物、地铁、隧道、核电站等混凝土结构中的钢筋锚固，也可用作钢筋锚固件(或拉杆)的紧固件。
2、纵向受拉钢筋的各种锚固形式、要求，及水平段锚固不够时处理措施
工程中关于钢筋锚固形式、各种措施很多，虽然施工技术人员天天遇到，但仍然对其各种要求、具体用在什么地方及长度不够时怎么处理很不清楚。下面就为大家梳理一下以上问题(也是昨天发文后，大家比较关心此类问题，做出更详细的总结）。
纵向受拉钢筋弯钩锚固及机械锚固的主要形式：
弯钩及机械锚固主要是利用受力钢筋端部锚头(弯钩、贴焊锚筋、焊接锚板或螺栓锚头)对混凝土的局部挤压作用，来加大锚固承载力,这样可以有效减小锚固长度,采用弯钩或机械锚固后,包括弯钩或锚固端头在内的锚固长度(投影长度)可取为≥0.6Lab。弯钩及机械锚固的主要形式有如下图六种形式：

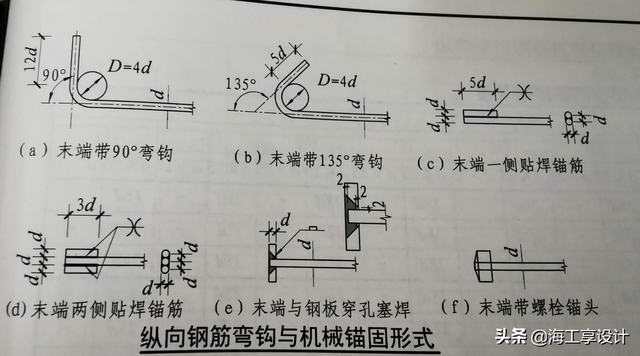

纵向钢筋弯钩与机械锚固形式
纵向受拉钢筋弯钩锚固及机械锚固的要求及一般使用部位：
1. 末端带90°弯钩形式:当上部存在压力(如中间层框架节点)时,包括弯钩或锚固端头在内的锚固长度(投影长度)可取为≥0.4Lab。当用于截面侧边、角部偏置锚固时,端头弯钩应向截面内侧偏斜。
2.未端带135°弯钩形式:一般用于非框架梁、板支座节点处的锚固,当用于截面侧边、角部偏置锚固时,端头弯钩应向截面内侧偏斜。
3.末端贴焊锚筋形式:一般用于非框架梁、板支座节点处的锚固。其中一侧贴焊锚筋形式，当用于截面侧边、角部偏置锚固时,贴焊锚筋应向截面内侧偏斜。
4.末端与钢板穿孔塞焊及末端带螺栓锚头的形式:可用于任何情况,但需注意螺栓锚头和焊接钢板的承压面积不应小于锚固钢筋截面积的4倍,且应满足间距要求，钢筋净距小于4d时应考虑群锚效应的不利影响。
5.受压钢筋不应采用末端弯钩和一侧贴焊的锚固形式。
纵向钢筋末端带90°弯钩的锚固，总结为以下四种形式及其要求：

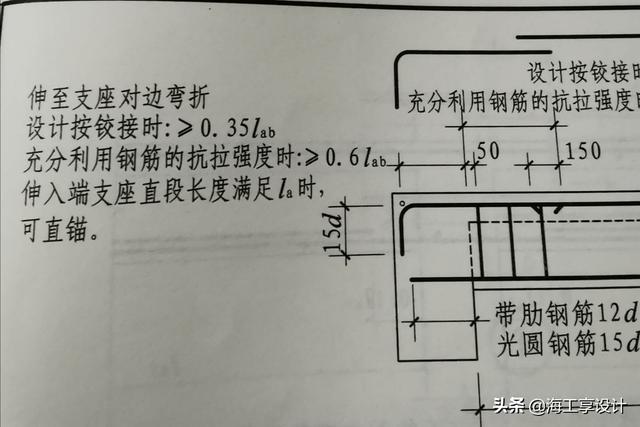

1.直段长度≥0.6Lab,弯折段长度15d,要求直段宜伸至支座尽端；用于直锚长度不足，且充分利用钢筋抗拉强度的情况。
2. 直段长度≥0.4Lab,弯折段长度15d,要求直段宜伸至支座尽端；用于当锚固钢筋上部承受充分压力作用时,直段长度适当减小,该种情况是情况1)的特殊形式。如框架中间层端节点。
3.直段长度≥0.35Lab,弯折段长度15d,要求直段宜伸至支座尽端;用于梁、板筒支端上部钢筋的锚固。
4.框架顶层中柱顶纵向受力钢筋从梁底算起直段长度≥0.5Lab,弯折段长度12d,要求竖直段伸至柱顶。
（抗震下以上Lab换成LabE）
弯折锚固必须保证长直段长度的原因：
在实际工程中,由于支座长度限制，造成无法满足直段的情况,有些技术人员认为这种情况下直段短些,弯折段长些,总的长度满足锚固长度Lab就可以了,这种做法是不允许的。
首先，弯折锚固是利用受力钢筋端部90°弯钩对混凝土的局部挤压作用加大了锚固承载能力,从而保证了钢筋不会发生锚固拔出破坏,弯折段的长度15d已能满足要求,过长则浪费。其次，弯折锚固要求弯钩之前必须有一定的直段锚固长度,是为了控制锚固钢筋的滑移,使构件不至于发生较大的裂缝和变形。
弯折锚固长直段不满足时，设计一般采取如下处理措施：
措施一：在梁纵筋弯弧内侧中点处设置一根横向插筋，横向插筋直径取25和梁纵筋直径两者中大值，横向插筋长度等于梁宽减去50，且与纵筋绑扎（图下所示）。
措施二：在梁纵筋锚固水平段的末端与短钢筋双面焊接，短钢筋直径与梁纵筋相同（图下所示）。
措施三：措施一和措施二同时采用（图下所示）。
以上措施都可解决一般水平段锚固不够问题。

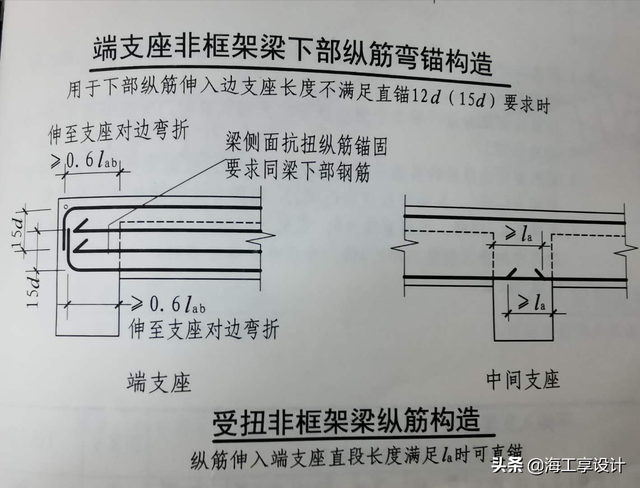

另外，需要注意特殊情况下的锚固，如受扭非框架梁纵筋构造等，如下图所示：
以上这些问题，其实基本都在16G图集中有体现，这需要大家多总结、多交流、多学习，站在更高的角度看问题。
