1、时间继电器怎么接线？2张实物接线图，小白也能看懂
朋友们大家好我是大俵哥，今天我们来认识一下时间继电器，常见的时间继电器有通电延时型时间继电器、断电延时型时间继电器、循环时间继电器，今天我们来了解一下通电延时型时间继电器的接线。

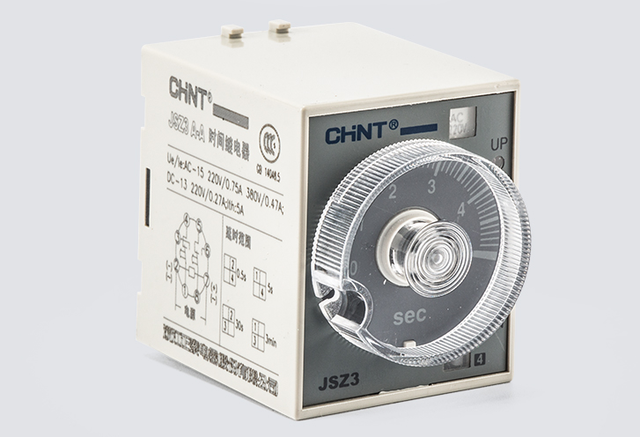

时间继电器
利用时间继电器的延时功能，我们可以对负载实现延时启动和延时停止的控制。
接线图

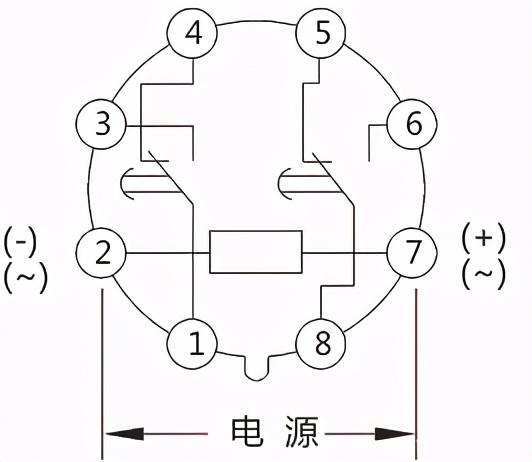

如图所示，触点2和7是时间继电器的线圈接电源，常见的线圈电压有24V、220V、380V等，1-3-4和5-6-8为两组继电器输出，1和8是公共点，1-3和6-8是常开触点，延时后触点动作-闭合，所以又叫动合触点。1-4和5-8是常闭触点，延时后触点动作-断开，所以又叫动断触点。
延时启动

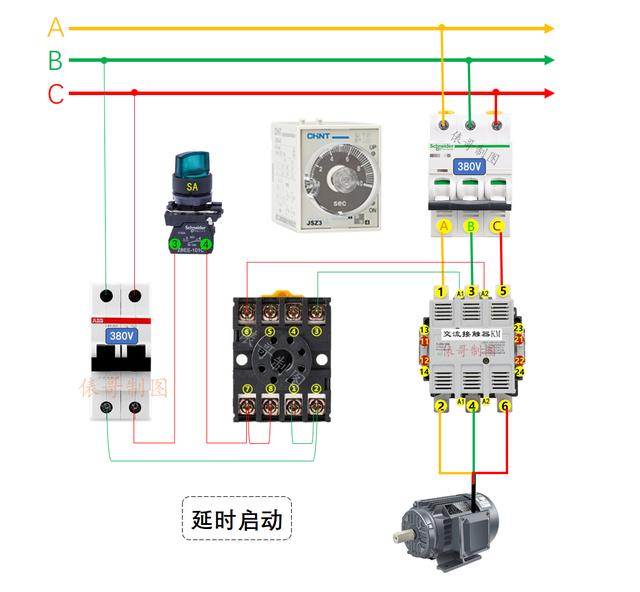

旋钮开关SA闭合，时间继电器线圈得电开始延时，假设设定时间为10秒，10秒以后1-3和6-8闭合，交流接触器线圈得电吸合，三相电动机开始运行。
延时停止

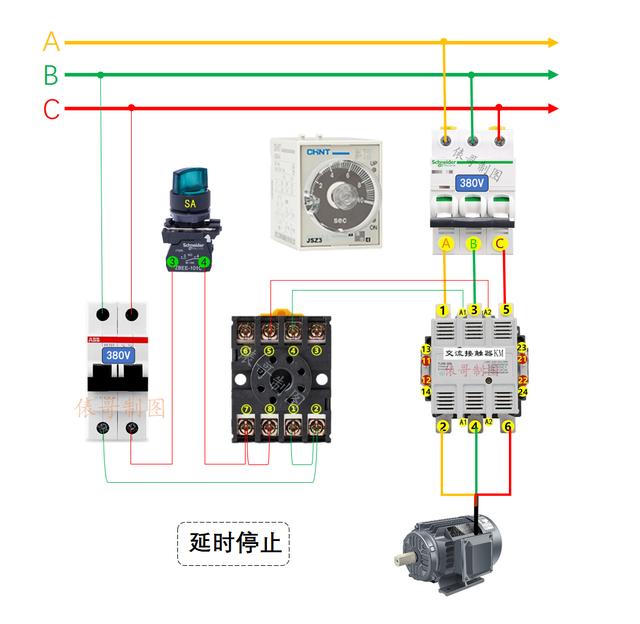

旋钮开关SA闭合，时间继电器线圈得电，同时交流接触器线圈得电吸合，三相电动机开始运行。假设设定时间为1小时，1小时后1-4和5-8触点断开，交流接触器失电电动机停止。
2、继电器接线方法：继电器怎么接线(单片机继电器怎么接线)
继电器端子的标签太小，无法检查。其实终端排列是有规律的。让我们知道如何减少布线的麻烦。
脚的根部:正方向最下面一层的两个端子一般是线圈的端子。
4针底座右下方的两个端子是线圈的端子。并且更高层的终端都是公共终端。4脚底座:同层最左边公共端子和对面端子为常开，同侧不同层端子为常闭，如第四图所示。一个规律:同一层常开，另一层常闭。
公共端子与同一楼层上的相对端子形成常开触点，而与不同楼层上的相对端子形成常闭触点。
