1、sccm是什么单位

Sccm是体积流量的单位，即英国标准升每分钟，即标准升每分钟流量值。

单位的存在是非常重要的，只有在同一单位下得到的结果才是一致的，所以下面小编就告诉大家sccm是什么单位。

体积流量是单位时间内通过流动截面的流体体积，简称为流量，用q表示，体积流量单位为sccm。气体体积流量是指单位时间内流经管道的气体体积。气体体积可分为工作状态体积和标准状态体积，两者都是指在一定压力和温度下的体积，后者是指在标准大气压和0℃(或20℃)温度下的气体体积。

在被测介质的实际运行中，由于压力和温度偏离设定值，会给流量指示带来不同程度的误差。因此，计量用能量介质流量的测量应考虑温度和压力修正。

对于不用于计量的气体流量测量，如果已经获得温度和压力信号，还应考虑温度和压力校正。因为今天的二次仪表或各种计算机系统用作二次仪表(DCS、PLC、IPC等)。)具有温度和压力校正功能，不再需要像旧仪器那样重叠一个能满足功能需求的复杂仪器硬件系统。

对于常温常压下的气体，也就是温度在30 ~ 40℃，压力在10kPa左右的气体，当它不用于测量而仅作为工艺操作的参考时，可以不考虑温度和压力的修正，因为在这种工况下，温度和压力的变化引起的流量指示的误差不是很大。

对于压力在0.01MPa以上的气体，无论流量测量的目的如何，都应尽可能考虑温度和压力修正(如果是常温气体，可以单独设置压力修正，无需温度修正)。这是因为，在这种情况下，压力的波动会给流量测量的指示值带来很大的误差。钢铁厂设备密封或吹扫的氮气流量测量就是这种情况。由于氮气的来源往往不是很充足，一旦使用，氮气管道的压力往往会大幅度下降。虽然在这种工况下流量测量的精度很低，但由于压力波动的影响很大，需要考虑压力修正。

2、气相反应中，如何准确设置气体流量？公式1和公式2要区分

在环境治理研究中，会有需要气体以流动形式参与反应，主要包括光热催化CO₂加氢反应、光热催化甲烷重整反应和光催化气体污染物降解反应等。

在流动相反应过程中，由于反应气体始终处于流动状态，因此，实验反应过程中需要精准调节气体流量稳定参与反应。

01

目前，泊菲莱科技在售产品中，涉及气体参与的流动相反应装置的主要产品有以下三种：

PLR-PTSR Ⅱ光热催化反应仪，主要适用于流动相气固光热催化反应，如光热催化CO₂加氢、光热催化甲烷重整和光热催化CO₂还原反应；

PLR-GSPR常压气固相光催化反应系统，主要适用于流动相气体污染降解反应，如光催化NOx的降解、光催化VOCs的降解反应；

PLD-DGCS05多组分动态配气仪，主要适用于多种气体的混合和气体流量的精准控制。

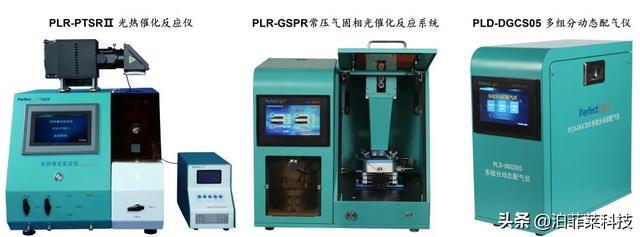

图1. 流动相光催化反应装置

PLR-PTSR Ⅱ光热催化反应仪、PLR-GSPR常压气固相光催化反应系统和PLD-DGCS05多组分动态配气仪的流量控制单元均采用质量流量控制器。

02

质量流量控制器（Mass Flow Controller，MFC）是一种能够精确测量并控制气体流量的装置，不仅具有质量流量计的测量流量功能，更重要的是，可以根据需要通过流量设定来自动控制气体流量，测量值不需要温度压力补偿。

质量流量控制器的流量单位一般以sccm（Standard Cubic Centimeter Per Minute）和slm（Standard Liter per Minute）来表示，即每分钟标准毫升或每分钟标准升。

在不同的使用条件下，指示的流量均为0℃、101.325 kPa下的流量。

质量流量控制器出厂前会进行标定，一般以N₂作为标定气体。然而，在实验过程中，原料气体可能是其他气体，此时，设定流量与真实流量之间会存在偏差，影响实验结果。

例如实验原料气体为CO₂，质量流量控制器标定气体为N₂，实验所需流量为100 sccm，若此时设定流量仍旧选择100 sccm，其真实CO₂流量则为73.7 sccm，小于实验所需流量。

可通过公式（1）进行设定流量与真实流量的转换：

常见气体校正系数见表1

表1.常见气体校正系数

实验前，务必查看质量流量计的标定气体类型，查阅表1，将实验所用真实流量代入公式（1），计算出设定流量。

在实验过程中，原料气体为纯气则可使用公式（1）计算，如原料气体为混合气体，则需先借助公式（2）计算出混合气体的校正系数，再代入公式（1）进行计算。

其中C1、C2、C3指混合气体中气体体积百分含量。

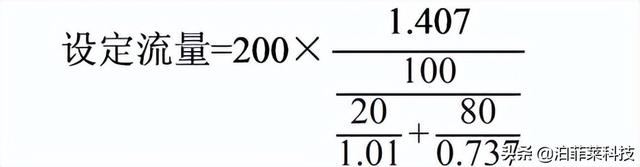

例如：混合气体为20%H₂和80% CO₂，质量流量控制器标定气体为Ar，实验所需流量200 sccm，实验设定流量计算如下：

即：设定流量为361.2 sccm。
