关于【局域网的组建】:局域网的组建（局域网搭建教程），今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、10分钟搭建局域网共享，安全如此简单
- 2、局域网的组建（局域网搭建教程）
1、10分钟搭建局域网共享，安全如此简单
搭建局域网共享是不少公司常用的文件分享方式，但是对于没有IT运维人员的公司，这是一个不小的挑战。
今天提供3种方法，跟着步骤实操起来。
Windows10文件共享

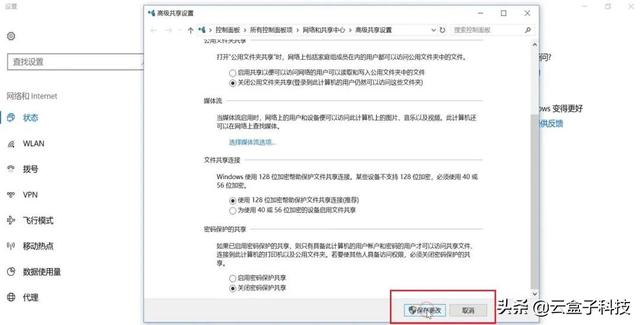

1、鼠标右击网络图标，选择【网络和Internet设置】<【共享选项】<【启用网络发现】，启用【文件和打印机共享】。
2、打开【所有网络】，勾选【关闭密码保护共享】<【保存更改】。

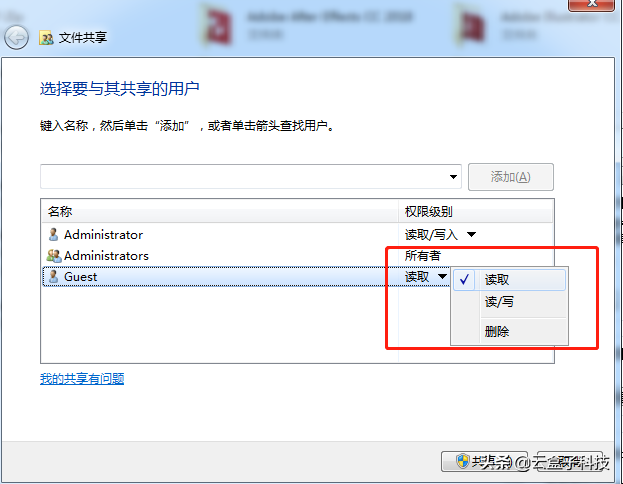

3、选择要共享的文件夹，右击【属性】<【共享】选择共享用户，勾选【权限级别】，确定共享即可。
这个方法适合家庭共享或者小公司共享，对数据安全管控更严格的公司，特别是中大型公司和政企单位，更倾向通过云盘搭建专属文件共享平台。
自建云盒子共享平台
1、准备一台闲置的服务器
服务器最低配置：4核CPU，8G内存，500G硬盘，可以根据公司自身数据量以及后期数据增长幅度调整配置。

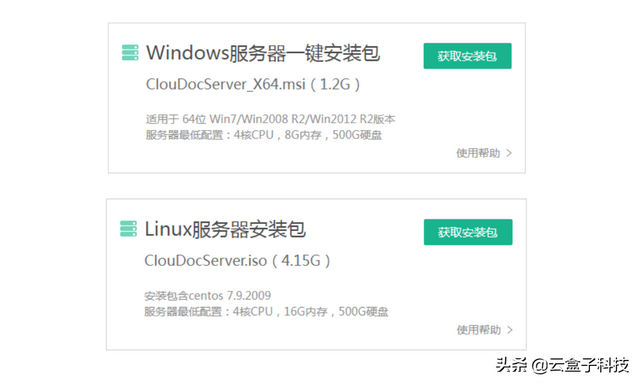

2、下载云盒子服务器安装包
到云盒子官网下载，可联系客服进行指导和授权。

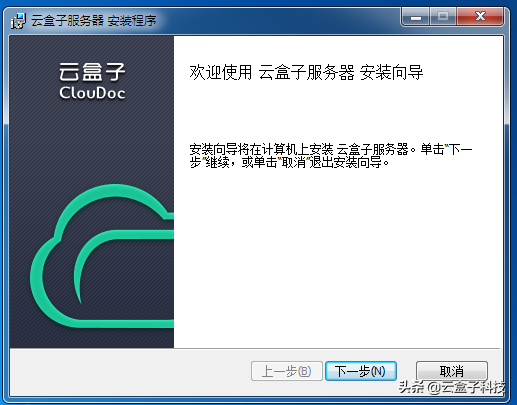

3、安装
运行安装包，根据提示完成安装。
整个搭建过程仅需要10分钟，内网电脑通过访问服务器地址就能进入云盒子登录界面。
采购云盘一体机
直接选择云盒子一体机，服务器出厂前已完成所有设置，拿到一体机插电即可使用。
搭建局域网共享的好处
- 不用打开445、139等高危端口就能分享，有效预防病毒、木马程序通过漏洞攻击，从而引发局域网内部设备感染。
- 权限更细致，可以准确控制谁可以看到这份文件、或者是仅预览不可下载、修改等。
- 数据不再是分散存储在各个电脑中，而是集中存储在云盒子上，防止离职、调岗、电脑清理导致的数据丢失问题。
- 内外网分享都安全，内部分享可以通过授权、云链的方式，外部人员无权查看；外部分享通过外链，可以设置访问次数、访问日期、密码以及访问权限。
通过云盒子搭建专属局域网共享平台，不仅使用安全，搭建简单，全程不过10分钟，还有专属运维工程师保驾护航，省时省力还省心！
2、局域网的组建（局域网搭建教程）
局域网的建立(局域网建设教程)
1.局域网技术
局域网是指在一定区域内由多台计算机互联而成的一组计算机。
它通常离方圆只有几公里远。局域网可以实现文件管理、软件共享、打印机共享、工作组调度、电子邮件和传真通信服务等功能。局域网是封闭的，可以由办公室观众的两台电脑组成，也可以由一个公司的几千台电脑组成。
2.使用的硬件和知识点:本次实验使用了4台路由器、3台交换机和5台PC。rip v2 VLAN分部中继。
3.拓扑图:
(1) PC地址表:
(2)端口分配-交换机
(3)接口分配表-路由器
4.局域网特定配置
(1)1台PC的配置
注:PC2、PC3、PC4、PC5、PC6和PC7的配置相同。
(2)设置交换机主机名。
示例:
开关1:
开关>启用
开关#配置终端
Switch(config)#hostname s1 //s1是设置的交换机名称。
S1(配置)#退出
路由器1:
路由器>启用
路由器#配置终端
路由器(配置)#主机名R1 //s1是设置的交换机的名称。
R1(配置)#退出
注意:路由器R2、R3、R4和R1的设置相同。开关S2、S3、S4、S5和S1的设置相同。
(3)VLAN环境
例如:S2
S2(配置)#接口FastEthernet0/2
S2(配置中频)#交换端口模式中继//将f0/2转换为中继
s2(配置-if)#无关闭
s2(配置-if)#退出
s2(配置)#接口FastEthernet0/1
s2(组态-if)#无关机s2(组态-if)#退出
S2(配置)#vlan 60 //创建vlan 60
S2(配置VLAN)#内部vlan 60
s2(配置-if)#接口FastEthernet0/1
S2(配置-if) #交换端口接入VLAN 60//加入VLAN 60
s2(配置-if)#无关闭
注意:如果交换机与交换机连接，交换机与路由器连接，则强制切换到中继。
交换机和电脑不需要。S1、S3和S4被配置为s2。
(4)路由器设置
R1:
R1(配置)#接口FastEthernet0/0
R1(配置-if)#无关机
R1(配置-if)#退出
R1(配置)#接口串行0/3/0
200.0.0.2 R1(配置)# IP地址255 . 255 . 255 . 0//写入IP
R1(配置-if)#无关机
R1(配置-if)#退出
R1(配置)#接口FastEthernet0/0.40
R1(配置-subif) #封装dot1q 40//到VLAN 40的封装子接口
200.30.40.1 R1(配置-subif)#ip地址255.255.255.0
R1(配置-subif)#出口
R1(配置)#接口FastEthernet0/0.50
R1(配置-subif)#封装dot1q 50
200.30.50.1 R1(配置-subif)#ip地址255.255.255.0
R1(配置-subif)#出口
R2(配置)#接口FastEthernet0/0.60
R2(配置-subif)#封装dot1q 60
201.30.60.1 R2(配置-subif)#ip地址255.255.255.0
R2(配置子接口)#出口R3(配置)#接口FastEthernet0/0.60
R3(配置-subif)#封装dot1q 61
R3(配置-subif)#ip地址202.30.61.1 255 . 255 . 255 . 0
R3(配置-subif)#退出
R3(配置)接口FastEthernet0/0.70
R3(配置-subif)#封装dot1q 70
R3(配置-subif)#ip地址202.30.70.1 255 . 255 . 255 . 0
R3(配置-subif)#退出
R3(配置)#接口FastEthernet0/0.71
R3(配置-subif)#封装dot1q 71
R3(配置-subif)#ip地址202.30.71.1 255 . 255 . 255 . 0
R3(配置-subif)#退出
R1(配置)#路由器rip
R1(配置路由器)#版本2 //版本
R1(配置路由器)#网络200 . 0 . 0 . 0//转发网络
R1(配置路由器)#网络200.30.40.0
R1(配置路由器)#网络200.30.50.0
R1(配置路由器)#退出
注意:
R2转发网络
R2(配置路由器)#网络200.0.0.0
R2(配置路由器)#网络210.0.0.0
R2(配置路由器)#网络201.30.60.0
R3转发网络
R3(配置路由器)#网络210.0.0.0
R3(配置路由器)#网络220.0.0.0
R3(配置路由器)#网络202.30.61.0
R3(配置路由器)#网络202.30.70.0
R3(配置路由器)#网络202.30.71.0
R4转发网络
R4(配置路由器)#网络220。0.0.0
(5)时钟设置
例如R2的s0/3/0
R2(配置)#接口串行0/3/0
200.0.0.3 R2(配置-if)#ip地址255.255.255.0
R2(配置中频)#时钟频率64000
R2(配置-if)#无关机
5.测试
PC1是VLAN 40，PC2是VLAN 50，PC3是VLAN 60，PC4是VLAN 61，PC5和PC6属于VLAN 70，PC7是VLAN 71。
(1)在相同的VLAN之间进行测试
PC5(200.30.70.2)和PC6(200.30.70.3)之间的测试
(2)不同网段之间的测试
1.PC1(200.30.40.2)和PC2(200.30.50.2)
先去对应的网段200.30.50.0，然后根据路由表转发。
2.PC1(200.30.40.2)和PC3(201.30.60.2)
先去对应的网段201.30.60.0，然后根据路由表转发。
3.PC6(202.30.70.3)和PC7(202.30.71.3)
先去对应的网段202.30.71.0，然后根据路由表转发。
注意:其他测试可以ping通，如上图所示。
5.以R3中的配置为例
R3 >启用
R3 #显示运行
建筑结构...
当前配置:1081字节
！
版本12.4
无服务时间戳日志日期时间毫秒
无服务时间戳调试日期时间毫秒
无服务密码加密
！
主机名R3
！
ip名称-服务器0.0.0.0
！
接口FastEthernet0/0
没有ip地址
双面自动
速度自动
！
接口FastEthernet0/0.61
封装dot1Q 61
ip地址202.30.61.1 255 . 255 . 255 . 0
！
接口FastEthernet0/0.70
封装dot1Q 70
ip地址202.30.70.1 255 . 255 . 255 . 0
！
接口FastEthernet0/0.71
封装dot1Q 71
ip地址202.30.71.1 255 . 255 . 255 . 0
！
接口FastEthernet0/1
没有ip地址
双面自动
速度自动
关机
！
接口Serial0/2/0
没有ip地址
关机
！
接口串行0/2/1
没有ip地址
关机
！
接口串行0/3/0
ip地址210.0.0.3 255 . 255 . 255 . 0
！
接口串行0/3/1
ip地址220.0.0.3 255 . 255 . 255 . 0
！
接口Vlan1
没有ip地址
关机
！
路由器rip
版本2
网络202.30.61.0
网络
网络202.30.71.0
网络210.0.0.0
网络
！
ip无类
！
线路con 0
线路vty 0 4
注册
！
目标
S1 #显示运行配置
建筑结构...
当前配置:1088字节
！
版本12.1
无服务时间戳日志日期时间毫秒
无服务时间戳调试日期时间毫秒
无服务密码加密
！
主机名S1
！
接口FastEthernet0/1
交换机端口接入vlan 40
！
接口FastEthernet0/2
交换机端口接入vlan 50
！
接口FastEthernet0/3
交换端口模式中继
！
接口Vlan1
没有ip地址
关机
！
接口Vlan40
没有ip地址
！
接口Vlan50
没有ip地址
线路con 0
！
线路vty 0 4
注册
线路vty 5 15
注册
！
目标
6.总结和经验
这个实验用到的知识是我们最近几周配置的所有实验。如RIP、VLAN、子网划分等。通过各种路由和交换技术，我们可以建立一个更复杂的局域网。这个实验只是一个简化的局域网，但是从这个实验中我们可以充分的了解到VLAN技术可以让网段的分配和管理更加方便灵活。
