1、多量程数字电压表：多量程电压表（关于电压表的认识与使用）
多量程电压表（关于电压表的认识与使用）
一般来讲谈到物理，很多同学会犯难。觉得物理特别的难，其实我们的感觉是错的。物理其实真的很简单！难，是因为没有掌握到学习它的方法。今天老王给各位介绍一下电压表的知识点。
初中的物理学到初三电学的时候，我们就会接触到电压表这个玩意。要想有效地掌握到电压表，我们就要做到以下三点：
一、电压表是干什么的？
电压表就是一个工具，一个测量电压的工具。测电压不像测电流我们测电流是说测量电路中的电流，而测电压是说测量某段电路两端的电压。从这个描述上我们就要区分它和电流表！
电压表的结构为:在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。
换种说法我们可以这样理解电压表是用电流表串联一个电阻很大的电阻构成的。我们可以猜想到电压表的内阻很大，接入电路后电流非常小，相当于断路！
通过上图我们可以看到，电压表的表盘中心有一个“V”。跟电流表有些相似，电流表中间是一个“A”。它也是有两排刻度，上面一排的量程是0~15V，每大格表示5V，每小格表示0.5V；下面一排的量程是0~3V，每大格表示1V，每小格表示0.1V。从这里我们可以发现大量程是小量程的5倍，它们分度值（每小格代表的数值）也是五倍的关系。这样如果在题目中出现指针指着相同的位置，它告诉了大量程的数值是多少？那么我们就要知道小量程的数值就是它的五分之一。
我们也可以看到电压表上面有三个接线柱。两个红色的接线柱对应两个量程，大量程的接线柱接的是标有“15V”的，小量程的接线柱接的是标有“3V”的。共用负接线柱！这里红的接线柱是为“+”接线柱，电流从正接线柱流入，负接线柱流出。有的电压表把量程接线柱定为“-”接线柱，共用一个“+”正接线柱。连接的基本思路一样，不要看到就慌了神！
二、正确使用电压表
1.使用前，要将指针调到“0”刻度线处。
2.电压表测哪个用电器两端的电压，就必须与谁并联。电流一定要从电压表的正接线柱流入，负接线柱流出；测量的时候待测的电压不能超过电压表的量程。电压表是可以直接接到电源的两端的，此时测量的是电源电压。
3.连接电压表时，要估测一下待测电压，这样可以选用合适的量程。如果不能估测时，就应该采用“试触法”，也就是在合上开关时要轻轻接触一下就断开，不要长时间合上不断开。试触的时候，记住一定要用较大的量程。看它的偏转，如果最大偏转超过了小量程，显然选大量程是合适的。如果偏转的最大值没有超过小量程，选小量程连接是合适的。
这里说明下：“试触法”是在电学实验中很重要的方法。利用试触法不断可以选择合适的量程，还可以根据电压表上指针的偏转方向，判断哪个是电池的正极，哪个是电池的负极。
有些注意事项我们也要留意：
①电压表一定要跟待测电压的用电器并联。如果是与待测用电器串联，那就相当于变成断路了，此时只要电路没问题那电压表会有示数，是电源电压。
②电压表在量程允许的情况下，可以直接接电源（电流表绝对不允许这样接哦！）
三，电压表的读数
电压表连接正确后，电路连接也没有问题了。在读数的时候我们首先一定要清楚选的是哪个量程，它的分度值是多少。接着就是看清表针停在哪个大格，哪个小格。最后就是读出正确的数据。记住电流表、电压表都不估读，测量时，表针的位置离哪条刻度线进，就按哪条刻度线算。
总结下来，电压表的使用规则可以归纳为“三要，一能，两看清”。
“三要”：一要将电压表并联在待测电路的两端；二要使电流从正接线柱流入电压表，从负接线柱流出；三要待测电压不能超过电压表的量程。
“一能”：电压表能直接连接在电源的两极，此时电压表的示数为电源电压，其实也是电压表自身两端的电压。
“两看清”：一看清电压表所选的量程；二看清每小格所表示的电压值（对应的分度值）。
以上就是电压表我们需要掌握的知识点，现在明白了吗？
2、IN48-DP4-S数显直流电压电流表---AC220V供电 四位显示
一、产品特点：
采用高精度进口AD作为转换器以及STM芯片作为处理器，大大提高测量准确度及稳定性。流行外观尺寸。全封闭壳体，大数码管显示，抗干扰佳，性能稳定可靠，电压表多量程设计，方便DIY，市电电源供电，方便快捷。
二、主要技术指标：、
1 电源：AC220V±10%（其它电源可选）
2超量程显示OL
3支持DC:4-20mA 0-10V模拟信号显示：0-任意值可设
4 工作温度:-10～60℃ 湿度:85%以下
5显示字高0.7英寸
6测量速率约2次/秒 准确度：±0.05%+2个字
7极性自动转换，可以显示负号
8 最大显示±20000
9 带零点隐藏功能，可设最小值及最大值显示

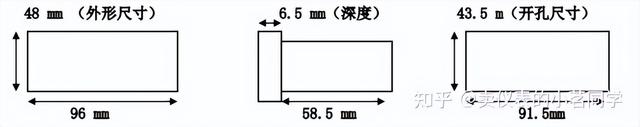

三、外形及开孔尺寸

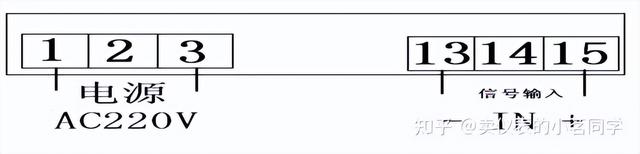

四、仪表接线说明：
1与3为电源输入端接入AC:220V电源
13与15为信号输入端 13脚信号输入负 15脚信号输入正

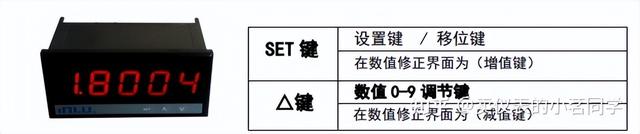

四、按键功能说明：
五、误差值修正：
例如：一个直流20V电压表输入18.000V显示18.005比实际值高了0.005V用户为了达到更准确测量效果，以 利用此功能修正。
测量模式下18.0005→长按△键→显示COF然后显示0000→短按△键一次数字减一个字按5次 即-00005等待5秒仪表自动返回测量界面修正完成显示18.000。（注：通过修正后与实际值误差1-2个字是允许的）
六、仪表操作流程：
测量界面0 0 0 0
长按SET键↓（密码只有设为00055才能进入参数设置）
显示SET→00054→短按SET键移位/短按△键修改数值把密码设为（00055）→长按SET键进入下一个菜单
长按SET键↓ （O C为零点隐藏功）如：设为00002即00002以下数值不显示都为00000。
显示O C→00002(默认)→短按SET键移位/短按△键修改数值→长按STE键进入下一个菜单
长按SET键↓ （LdD）最小值显示默认为00000
显示Ldo→00000→短按SET键移位/短按△键修改数值 → 长按SET键进入下一个菜单
长按SET键↓ （LuP）最大值显示（例如:DC:0-2V量程表最大值应设为20000）
显示L U P→20000 →短按SET键移位/短按△键修改数值 → 长按SET键保存设置返回测量界面0 0 0 0
七、仪表小数点切换及量程说明：
（此功能仅对特殊用户需求及对仪表有操作能力的技术员操作，不懂技术请勿私自切换量程及小数点位置）

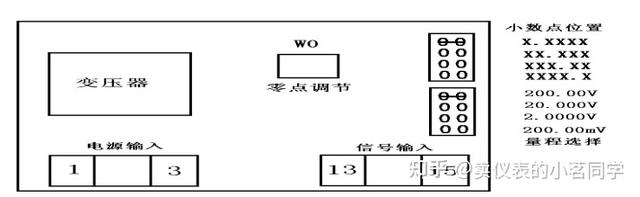

仪表内部说明：
注：用户如需变动小数点，请在断电情况下，打开仪表前盖，根据上图把短路帽插到对应位置即可。
如需切换量程，根据上图把短路帽插上对应量程位置（切换量程会对零点产生影响），然后短接13与15脚，给仪表通电通过WO调节仪表零点（如对此要求不高可以忽略）最后把仪表前壳装上输入信号如有误差按照(五、误差值修正)即可。
八、注意事项：
l使用前，仪表需要通电15分钟；
l注意防止震动和冲击，不要在有超量灰尘和超量有害气体的环境使用；
l输入导线不宜过长，如被测信号输入端过长时请使用双绞屏蔽线；
l若信号含有高频干扰信号，请选用必要的过滤器；
l长时间存放未使用时，请每3个月通电一次不少于4小时；
l长期保存应避免阳光直射，宜存放在-10~70摄氏度环境；
l如仪表无显示，首先检查辅助电源是否正常；
l如测量不正常，请仔细检查接入信号线是否正确，接线端子是否拧紧；
l电器产品的使用，请务必在专业电工操作下使用。
