关于【家电维修资料】:家电维修资料（家电维修中几种常用检修），今天涌涌小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、电磁炉维修最强福音：二十余款电磁炉控制芯片资料大集合
- 2、家电维修资料（家电维修中几种常用检修）
1、电磁炉维修最强福音：二十余款电磁炉控制芯片资料大集合
电磁炉维修最强福音：二十余款电磁炉控制芯片资料大集合

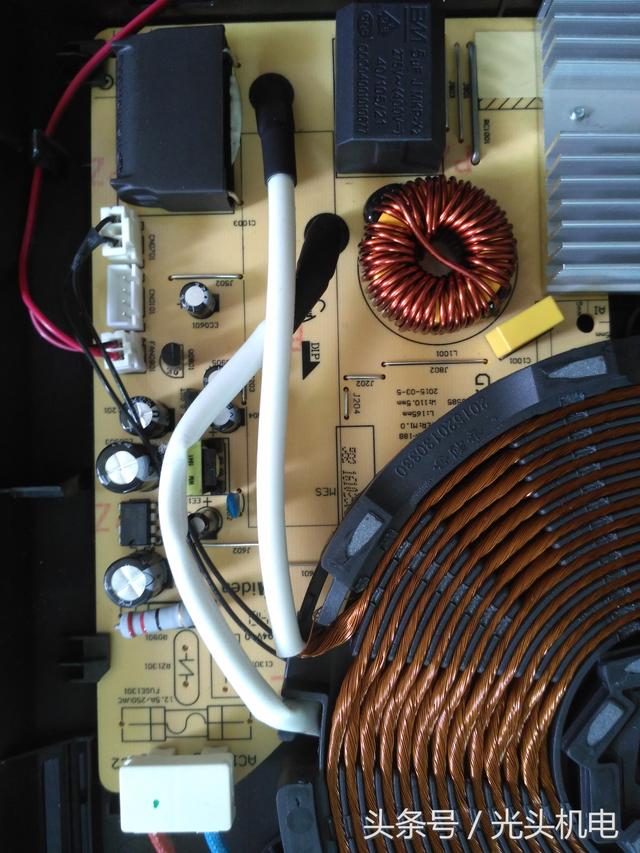

分析电磁炉电路，对于一些经验丰富的老师傅们来说，也不是什么难事，但其中的控制芯片，很多时候，控制芯片查不到资料，也就不知道每个引脚的功能，给我们分析电路带来很多的困扰，特别是初学者。
这里，我整理了多年来收集的二十余款电磁炉控制芯片的资料，有的还附了内部结构图，分二次分享给大家！
收集，整理，编辑过程比较辛苦和繁琐，希望大家点个赞，鼓励鼓励。

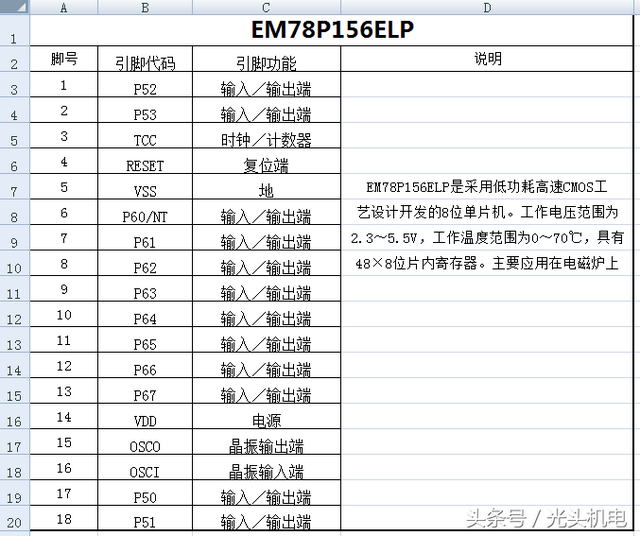

一：EM78P156EILP
工作电压范围为2.3～5.5V，工作温度范围为0～70℃，具有48×8位片内寄存器。主要应用在电磁炉上

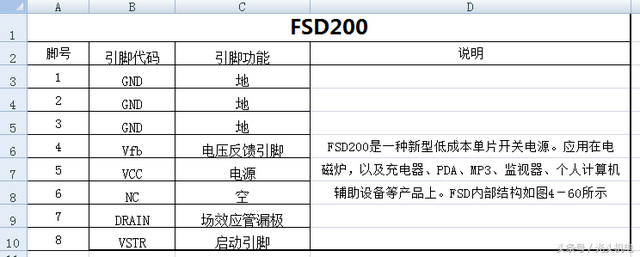

二：FSD200

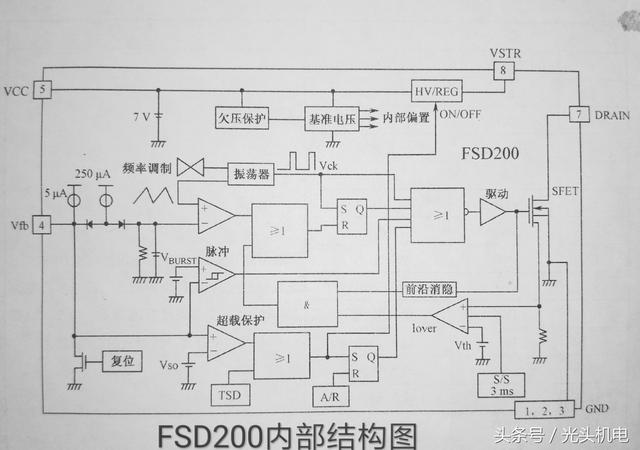

应用在电磁炉，以及充电器、PDA、MP3、监视器、个人计算机辅助设备等产品上。其内部结构图：

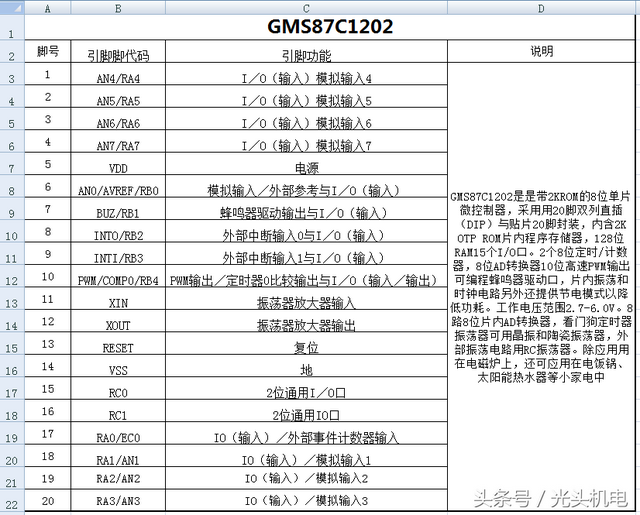

三：GMS87C1202
是是带2KROM的8位单片微控制器，除应用用在电磁炉上，还可应用在电饭锅、太阳能热水器等小家电中 。

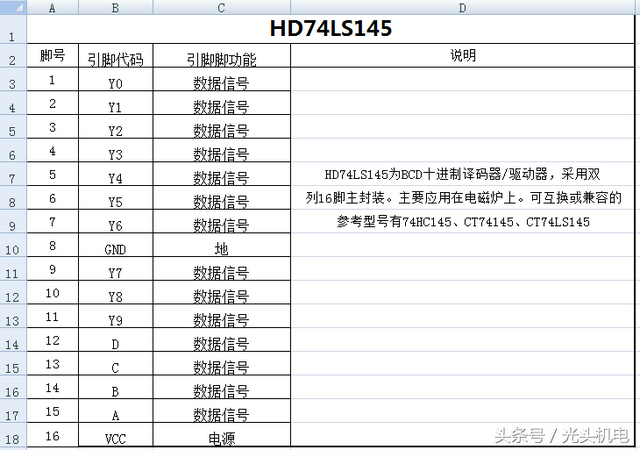

四：HD74LS145
为BCD十进制译码器／驱动器，采用双列16脚主封装。主要应用在电磁炉上。可互换或兼容的参考型号有74HC145、CT74145、CT74LS145

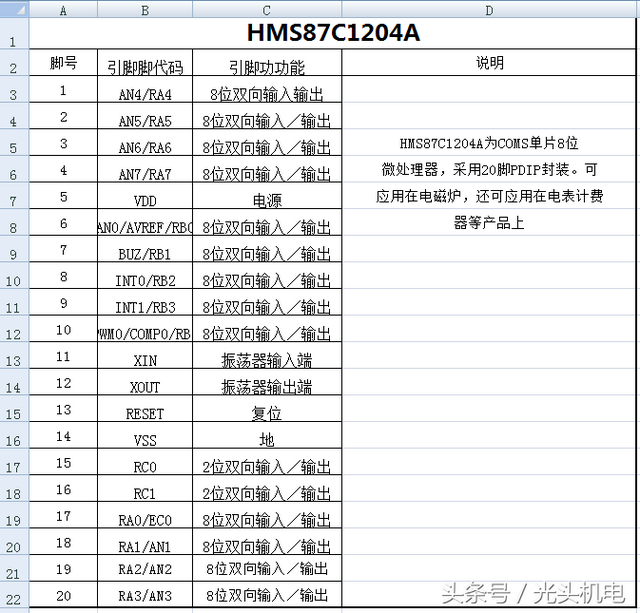

五：HMS87C1204A
为COMS单片8位微处理器，采用20脚PDIP封装。可应用在电磁炉，还可应用在电表计费器等产品上

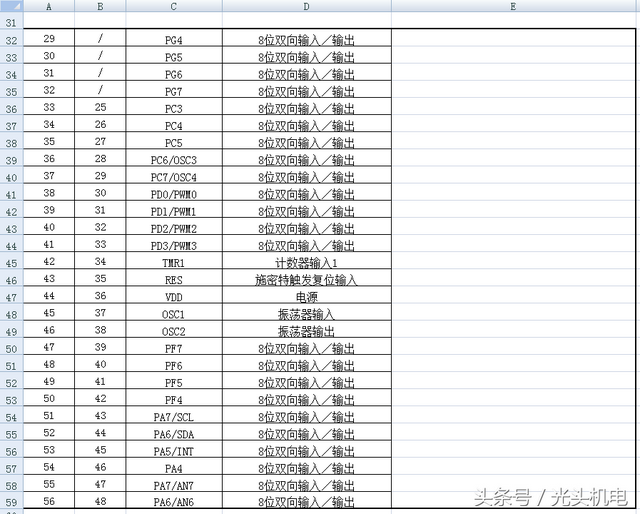

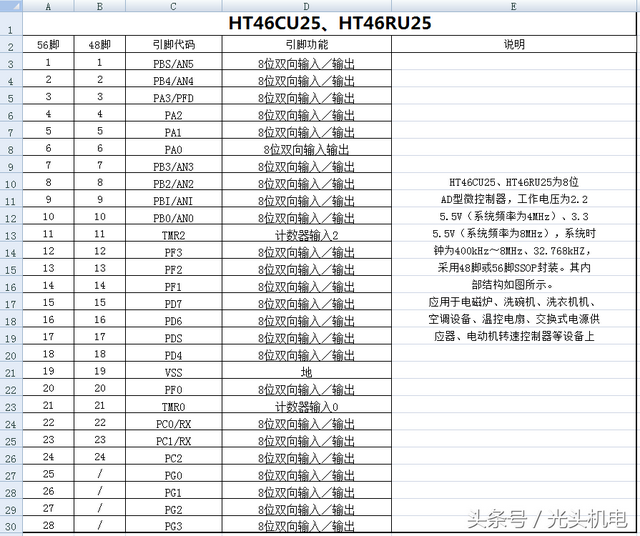

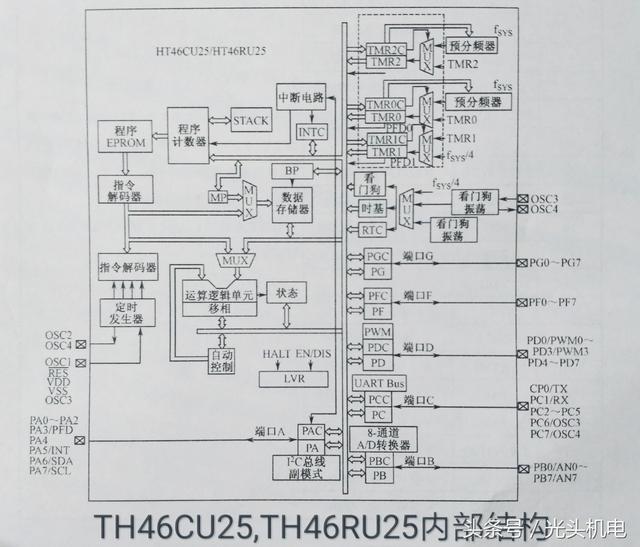

六：HT46CU25、HT46RU25
为8位AD型微控制器， 采用48脚或56脚SSOP封装。应用于电磁炉、洗碗机、洗衣机机、空调设备、温控电扇、交换式电源供应器、电动机转速控制器等设备上内部结构图：

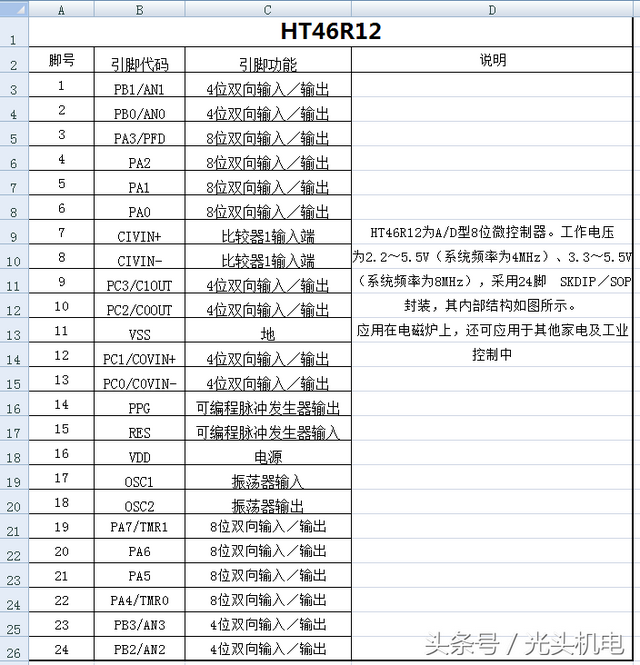

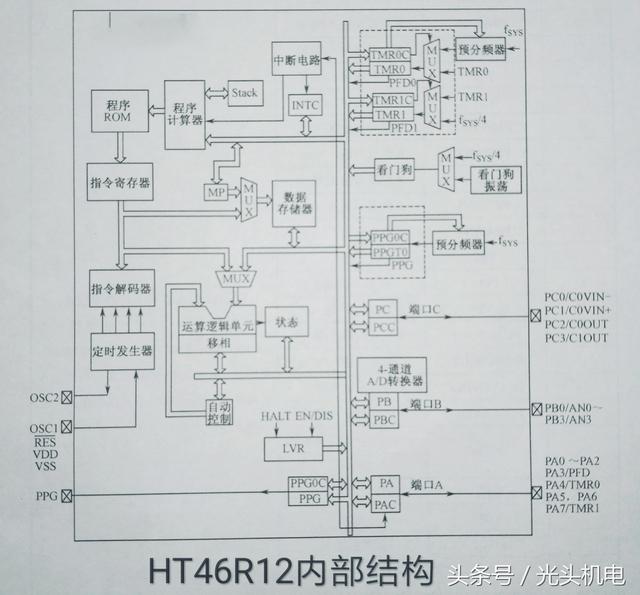

七：HT46R12
为AD型8位微控制器。应用在电磁炉上，还可应用于其他家电及工业控制中内部结构图：

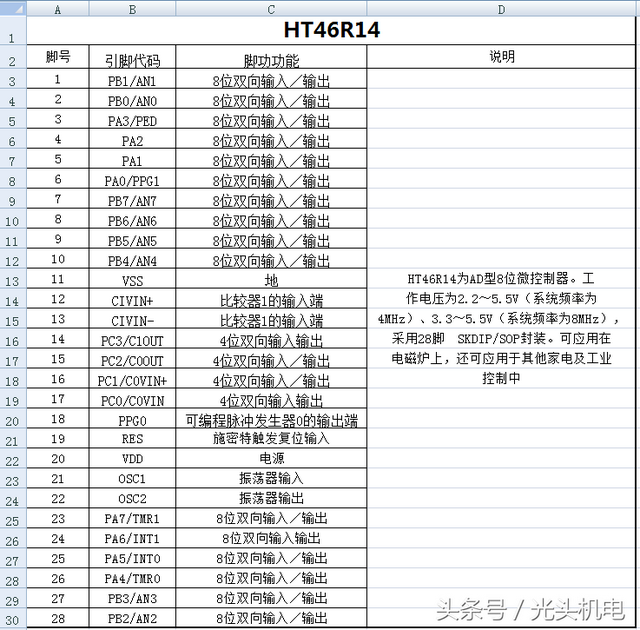

八：HT46R14
为AD型8位微控制器。 采用28脚 SKDIP／SOP封装。可应用在电磁炉上，还可应用于其他家电及工业控制中

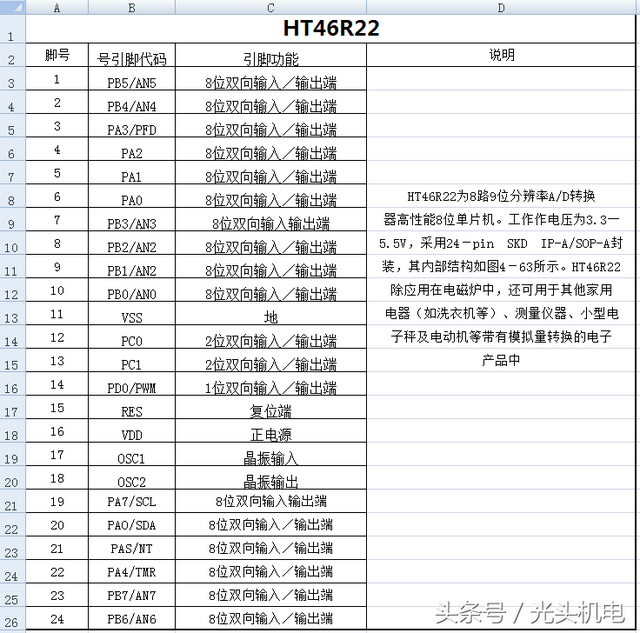

九：HT46R22
除应用在电磁炉中，还可用于其他家用电器（如洗衣机等）、测量仪器、小型电子秤及电动机等带有模拟量转换的电子产品中

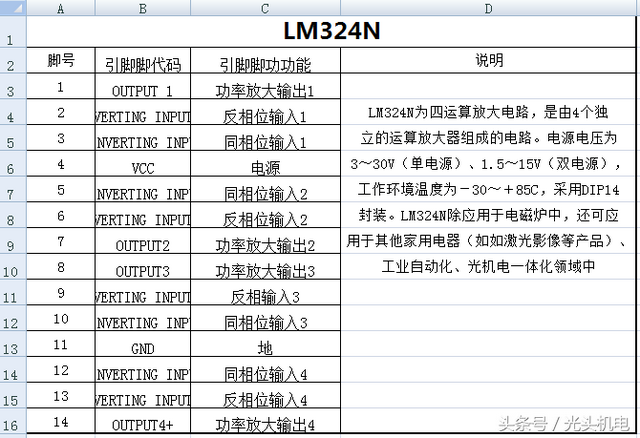

十：LM324N
为四运算放大电路，LM324N除应用于电磁炉中，还可应用于其他家用电器（如如激光影像等产品）、工业自动化、机电一体化领域中
还有十个，下期整理分享！
2、家电维修资料（家电维修中几种常用检修）
家电维修信息(家电维修中几种常见的维修方式)
一、主要的拆解和补充
1.特征描述
修理电子设备时，如果某个部件缺失，有时可以通过“拆换主要部件”的使电气子设备恢复正常。主要的修复是紧急修复法。其工作原理是拆下二次元件，更换主电路上损坏的元件。该适用于一些二极管、晶体管、固定电容器和电解电容器的紧急修复。
2.运用常识
电子设备主要部件中的电路是关键电路。当一个部件损坏时，有时整个机器无法工作。但是有些小零件的电路属于辅助功能。当它的一个部件损坏时，可能会影响某个功能，但整机可以继续工作。因此，主要零件中的部件是不可缺少的，而次要零件中的一些部件在某些条件下是不必要的。在维护过程中，您可以拆下辅助零件的部件来更换主要零件。
而且部分零部件已经损坏，用这种修复电子设备会影响局部性能，但却能使整机重新工作。
不会影响设备的主要性能，也不会缩短设备的使用寿命。需要注意的是，有些二次回路在某些情况下影响不大，但在某些情况下影响很大(比如干扰小的地方可以省略抗干扰电路，干扰大的地方则不可或缺)，因此需要根据设备的实际情况进行应急维护。
二、触摸检查
所谓触摸法，就是用手触摸相关的元器件，找出被触摸的元器件是否过热或者应该热但不热。这是一种间接判断故障的。如果手碰到IC外壳或者散热片，应该会感觉到热，但是手碰到的时候异常的热或者冷，说明这个部位有问题。IC烧毁的主要原因是内部电路短路或外围元件短路。
三.电流检测
电流检测法，简称电流法，是通过检测晶体管和集成电路的工作电流、电源的局部电流和负载电流来判断电气故障的维修。
1.当前的特征描述
1)电器烧保险丝或局部电路短路时，电流法检测效果明显。
2)电流法为串联测量，电压法为并联测量。在实际操作中，通常先用电压法测量，必要时用电流法检测。
2.当前的应用常识
用电流法检测电子电路时，可以快速找出晶体管、电力变压器等元器件发热的原因，也是检测各种管和集成电路工作状态的常用手段。在电流检测中，经常需要断开电路。将万用表接入电路是一个很难实现的步骤。
四.电压检测
电压检测法，简称电压法，是通过测量电路或电路中元件的工作电压，并与正常值进行比较来判断故障电路或元件的检测。一般来说，电压差明显或电压波动较大的部分是故障所在的部分。在实际测量中，通常有两种方式:静态测量和动态测量。静态测量是电器不输入信号时测得的结果，动态测量是电器接信号时测得的电压值。
电压法一般用于检测关键点的电压值。根据关键点的电压情况，可以缩小故障范围，快速找出故障元件。
1、电压法的特点
1)通常交流电压和DC电压可以用万用表直接测量，但要注意万用表的量程和档位选择。
2)电压测量是平行测量，要养成单手操作的习惯；在测量过程中必须注意避免万用表笔将两个焊点短路。
3)电器内有多根接地线时，测量前注意找对接地线。
2.电压法应用常识
电压检测是最基本、最常用的检测之一。通常，被测电压是反映电气设备是否正常工作的重要依据。一般来说，电压法大致可以分为两种:一种是DC电压检测，另一种是交流电压检测。
动词 （verb的缩写）电阻检测
电阻检测法，简称电阻法，是借助万用表的欧姆档断电，测量电路中集成电路的可疑点、可疑元器件、引脚对地电阻，然后将测量数据与正常值进行比较，从而分析判断元器件是否损坏或劣化，是否存在开路、短路、击穿等情况。这种对于排除开路和短路故障以及确定故障部件最为有效。这是因为正常工作的电路不通电时，有的电路是开路，有的电路是通路，有的电路是一定的电阻。当电路工作不正常时，可以用电阻法检测电路的通断和电阻值。使用电阻法检测故障时，需要在平时的维护工作中收集、整理、积累更多的数据；否则，即使测得电阻值，也无法正确判断，影响维修速度。特别是机器用电检修不了的时候，没有电阻法维修工作就麻烦了。
1.电阻法应用常识
为了保证检测的可靠性，在测量电阻之前，对每个在线滤波电容进行放电，以防止万用表被大电容存储烧毁。电阻一般采用“正向电阻测试”和“反向电阻测试”相结合的方式测量。传统上，“正向电阻测试”是指用黑色触笔接地，用红色触笔触摸被测点。“反向电阻测试”是指红色探头接地，黑色探头接触被测点。
此外，“在路上”测量和“在路上”测量也常用于实际测量。在线测量是直接测量印刷电路板上两端元件的电阻值或对地电阻值。由于被测元件连接在电路中，测量值会受到其他并联支路的影响，在分析测量结果时应予以考虑。离线测量是测量将待测元件的一端或整个元件从印刷电路板上焊接后的电阻值。虽然麻烦，但测量结果更准确可靠。为了减少测量误差，万用表在测量时应选择合适的档位，用正负探头测量一些关键部件的电阻值，以提高故障判断的准确性。
总之，在线测量时，应根据电路选择合适的测量，必要时进行离线测量。只有将这两种结合起来，取长补短，才能充分发挥电阻检查法的优势，得到正确的结果。
2.电阻法特性描述
1)电阻法对于修复开路或短路故障非常有效。在测试中，经常首先使用在线测试。发现问题后，可以在测试前移除组件。
2)在线测试必须在断电的情况下进行，否则测量结果会不准确，万用表会损坏或损坏。
3)测试一些低电压供电的集成电路(如5V、3V)时，不要使用万用表的R×10k块，以免损坏集成电路。
4)电阻法在线检测元器件质量时，万用表的红黑探头应互换测试，尽量避免外部电路对测量结果的影响。
六、短路检查
短路法是将电路某一级的输入端短路到地，使该级和该级前一部分不能使用。当短路达到一定程度(通常是从前级依次到后级)时，故障消失，说明故障发生在这个级别。短路主要针对信号。为了不破坏DC的工作条件，短路时应使用大容量电容器，一端接地，另一端接触。对于低频电路，需要电解电容。从上面的介绍可以看出，短路法本质上是一种特殊的分割。这种主要适用于故障电器中产生的噪声、交流声或其他干扰信号的故障排除，对于判断电路是否存在闭锁故障非常有效。
七、开路检查
开路检查法，又称开路分段法，通过切断某一电路或焊开某一元器件和线路来压缩故障范围，是缩小故障检查范围的常用。如果电器的电流过大，电路的可疑部分可以逐渐断开，电流恢复正常时故障会在哪个水平。这种常用于修复过流和烧熔故障。
开路检查的特点描述如下:
1.严格来说，开路法不是一种独立的检测，而应与其他检测结合使用，以提高维修效率，节省工时。
2、开路法在操作时应小心谨慎，尤其是分割电路时，防止损坏元器件、集成电路和印刷电路板。
本文关键词：家电维修资料网官网下载，家电维修教学视频全集，家电维修资料网官网下载app，家电维修网下载，家电维修资料查询App。这就是关于《家电维修资料，家电维修视频讲解（二十余款电磁炉控制芯片资料大集合）》的所有内容，希望对您能有所帮助！
