1、《机械制图》如何表示尺寸

如何表示尺寸

尺寸对于零件的功能非常重要。 如果你表现得错误，你可以做一些你想象中不同的事情，有时你不再作为零件工作。

本网站中描述的内容符合 JIS 标准，但某些图纸不是 JIS 标准。 JIS 标准中的长度尺寸数字以毫米为单位，除非另有说明，但请注意，在海外或海外绘制的图纸可能以英寸为单位绘制，没有任何描述。 顺便说一下，一英寸是25.4毫米。

• 尺寸界线
• 尺寸线
• 尺寸数值

尺寸界线

尺寸使用尺寸界线创建尺寸线，并在尺寸线上方创建尺寸值。 如果标注尺寸界线时图片难以看到，则不必有尺寸界线。

延伸尺寸界线，直到其与尺寸线相同或略微超出。 在尺寸界线和形状之间紧密连接，或稍微分开。 除非有特殊原因，否则它们在图纸中统一为一张。

为了明确尺寸的位置，尺寸界线可以倾斜而不是垂直于尺寸线。

如果需要虚拟交点的尺寸（例如，当两个面之间存在圆度时），则虚拟交点位置的形状由细实线表示，并从中绘制尺寸界线。 如果很难确定它们是否表示虚拟交点，则每条线必须彼此相交，或者交点处有一个黑圈，但最容易理解的是，它们显示在尺寸值旁边（虚拟交点）。

尺寸线

尺寸线与测量指示的长度或角度的方向平行绘制，并在线的两端添加终端符号。 除非有特殊原因，否则终端符号在单个图形中是统一的。

角度尺寸标注线由构成角度的两侧或围绕延伸线的交点在两侧或其延伸线之间绘制的圆弧表示。

要表示弦的长度或弧的长度，请执行以下操作：

具有阶梯的形体之间的尺寸由串联尺寸或纵坐标尺寸指示。

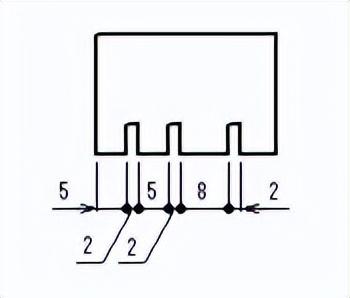

使用局部放大视图或以下方法在狭窄区域进行尺寸标注。

• 从尺寸线对角线拉出引线并填充尺寸值。 在这种情况下，引线的引线端不附加任何内容。
• 通过延伸尺寸线，可以在尺寸线上方填充。
• 如果尺寸界线之间的间距较窄，并且没有填充箭头的空间，则可以使用黑色圆圈或阴影而不是箭头。

在仅表示对称中心线的一侧的图中，尺寸线的长度应超过中心线。 在这种情况下，延伸尺寸线的边缘没有终端符号。

在对称形状中标注大量直径时，可以进一步缩短尺寸线的长度，并将其划分为几个步骤。

尺寸数值

长度尺寸值通常以毫米为单位，不带单位符号。

角度尺寸的数字通常以度为单位，如果需要，请使用分钟和秒。 要表示度、分钟和秒，请在数字的右肩上分别填写单位符号 *、'和 '。

如果要以弧度单位填充角度尺寸的数字，请填写单位符号 rad。

即使尺寸数字具有大量位数，也不会使用逗号。

除纵坐标尺寸法外，尺寸标注应如下所示。

• 尺寸值，从绘图的下边缘到水平尺寸线，对于垂直尺寸线，指示从绘图的右侧读取。 对于倾斜尺寸线，也相应地编写。
• 尺寸数值不中断尺寸线，沿其上侧稍微分开，并指向尺寸线的中心。

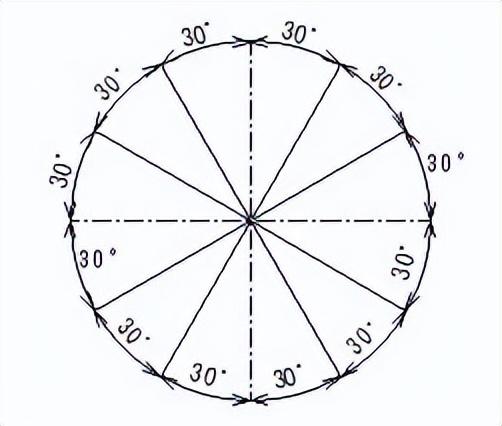

• 尺寸值，从左上角到右下角相对于垂直线的角度约为 30°或更少，以避免填充尺寸线。 但是，如果必须填写形状关系，请填写它们，以免混淆。

将尺寸值放在未由绘图中绘制的线分割或与线重叠的位置。 如果它们严重重叠，请使用引线进行填充。

如果绘制尺寸界线的直径沿对称中心线的方向排列多个尺寸，则每条尺寸线应尽可能以相同的间隔绘制，并将较小的尺寸向内绘制，将大尺寸放在外部，并对齐尺寸值。 但是，如果由于纸张原因尺寸线间距较窄，则可以在对称中心线的两侧交替写入尺寸值。

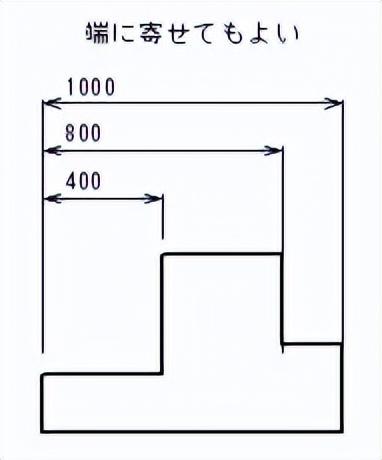

如果尺寸线很长，并且在中心放置尺寸值时难以理解，则可以将其偏移到其中一个终端符号附近。

您还可以使用字符符号而不是尺寸数字。 在这种情况下，我们将单独显示该数字。

2、英寸的单位符号：英寸单位

　　英寸的单位符号是：in。
　　 英寸是使用于联合王国（UK,即英国（英联邦）及其前殖民地）的长度单位，英文简写in，1in=2.54cm，12英寸为1英尺，36英寸为1码。
　　 应用 在建筑材料中，对管材的称法用英寸这个单位，为2.54cm，而不是用市寸。
　　 在液晶显示器。

3、英寸是什么单位

　　英寸是长度单位，长度名称中，为了与公制或中国传统单位区别，多在单位前加一“英”字，或冠以口字旁称之，如：英里（英哩）、英尺（英呎）、英寸（英吋），或简称哩、呎、吋。
　　 由于十进制的公制单位使用方便，多为各国采行，英国自1965年起立例转。

4、英寸单位里3.25'/8"是什么意思？

　　是多少MM？英寸（吋 ） ，用符号 in 表示，手写习惯用 ′表示 。
　　 附著“英寸”简称“寸” “英分”简称“分” 1′＝ 8″（分） ＝ 1 in ＝25.4mm 1英寸=8英分 1英分=0.125英寸=1/8英寸=0.318厘米由此可知 3.25'/8"(也就是3.25英寸比上1英寸）最终得到3.25英寸3.25英寸。

5、英寸和mm的换算单位

　　1 英寸 = 25.4mm 1 mm = 0.0393701 英寸 英寸（吋）是使用于联合王国（UK,即英国（英联邦）及其前殖民地）的长度单位，一般为1in=2.54cm，在英制里，12英寸为1英尺，36英寸为1码。
　　英寸的符号"。
　　 在建筑材料中，对管材的称法用英寸这个单位，为2。.

6、英寸如何换算成厘米

　　1英寸=2.54cm。
　　 英寸（吋）是使用于联合王国(UK,即英国(英联邦)及其前殖民地的长度单位，一般为1in=2.54cm，在英制里，12英寸为1英尺，36英寸为1码。
　　 扩展资料 英寸(inch,缩写为in.)在荷兰语中的本意是大拇指，一英寸就是指甲底部普通人拇指的宽。
