1、解析制图规范：线型笔宽、电脑图层的设置说明

您与大家共同学习交流

第21天

下面请看本期开讲内容

↓↓

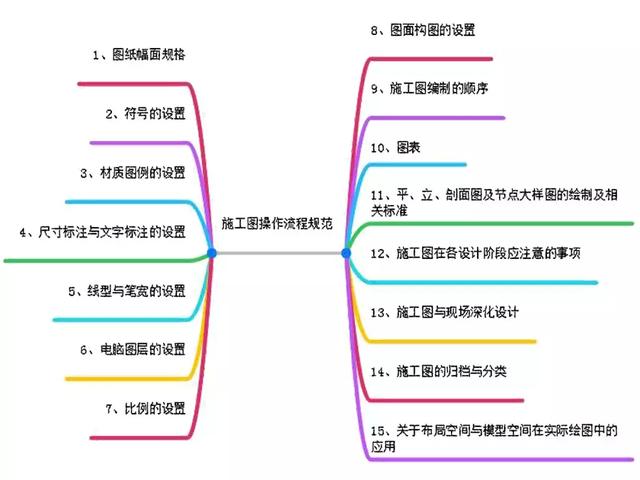

本堂课知识点讲解导路：

标准化的施工图操作流程规范

1、图纸幅面规格

• 图纸幅面
• 标题栏与会签栏
• 图签与布局空间画法

2、符号的设置

• 详图索引符号
• 节点剖切索引符号
• 引出线
• 立面索引指向符号
• 修订云符号
• 修订云符号
• 标高标注符号
• 剖断省略线符号
• 放线定位点符号
• 中心线
• 绝对对称符号
• 轴线号符号
• 灯具索引
• 家具索引
• 艺术品陈设索引
• 图纸名称
• 指北针

3、材质图例的设置

4、尺寸标注与文字标注的设置

5、线型与笔宽的设置(本期内容)

6、电脑图层的设置(本期内容）

• 0- 000图签
• 0- 001轴线
• 0- 110墙
• 0- 120门
• 0- 130窗
• 0- 140标注
• 0- 150吊顶
• 0- 160地面
• 0- 170家具
• 0- 180立面
• 0- 190机电
• 0- DEFPOINTS 系统默认非打印层

7、比例的设置

8、图面构图的设置

9、施工图编制的顺序

• 封面
• 目录
• 文字说明
• 图表
• 平面图
• 立面图
• 节点大样详图
• 配套专业图纸

10、图表

• 图纸目录表
• 材料表
• 门窗表
• 洁具表
• 家具表
• 机电图例表
• 灯具表
• 艺术品陈设表

11、平、立、剖面图及节点大样图的绘制及相关标准

• 平面图的概念及作用
• 室内平面图的命名
• 平面图绘制过程中应注意的问题
• 立面图的概念及作用
• 立面图的命名
• 立面图在绘制过程中应注意的问题
• 剖立面图的概念及作用
• 剖立面图在绘制过程中应注意的问题
• 节点大样详图的绘制
• 节点大样详图在绘制过程中应注意的问题

12、施工图在各设计阶段应注意的事项

• 项目的前期资料收集与现场勘测
• 效果图方案设计
• 施工图扩初设计
• 施工图深化设计
• 设计现场监理与施工图现场深化调整
• 竣工图的绘制
• 设计项目资料内部管理

13、施工图与现场深化设计

14、施工图的归档与分类

15、关于布局空间与模型空间在实际绘图中的应用

说明：关于“标准化的施工图操作流程规范”的知识点分章节依次图文讲解，共15个章节，有的章节内容较多，独立开篇讲解，有的章节内容较少，将合并章节讲解，注意课堂讲解导路的字幕指引，黑色粗体为本期讲解内容，并可点击上期字幕链接回顾，以便衔接知识点内容阅读使用，敬请期待。

【施工图操作流程规范】

一、线型笔宽的设置

线型与笔宽的设置在工程制图中是很重要的一个环节，它不仅确定了图形的轮廓、形式、内容同时还表示一定的含义。

5.1.1笔宽的设置

图线的宽度有粗线、中粗线和细线之分

粗、中粗和细线的线宽为4：2：1（大致比例）

每个图纸内容应根据复杂程度与比例大小，先确定基本线宽，然后按比例确定其它笔宽，同一张或一套图纸内相同比例或不同比例的各种图样应选用相同的线宽组。

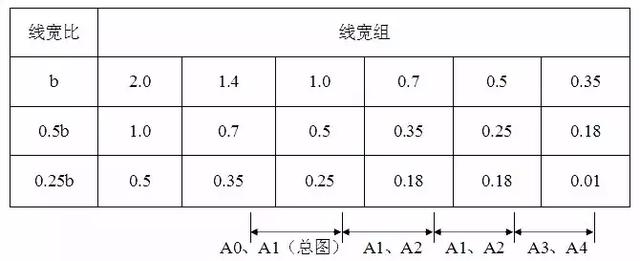

常用线宽参见表5.1.1线宽组，如下图所示：

(在电脑绘图过程中，线型比例的设置与笔宽的设置多随图层属性设定)

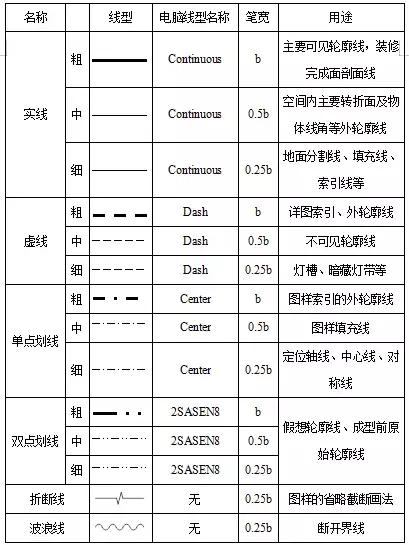

5.2.1线型（ b指基本笔宽）

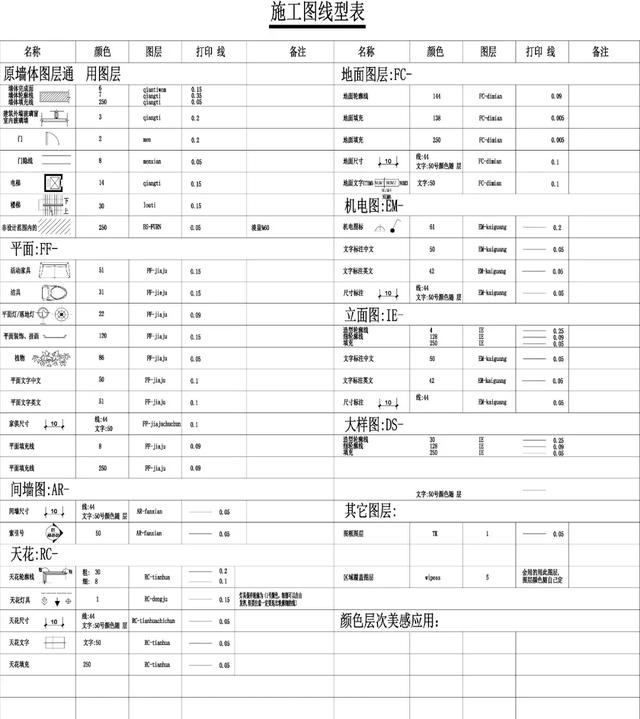

5.3.1施工图线型参考，如图所示：

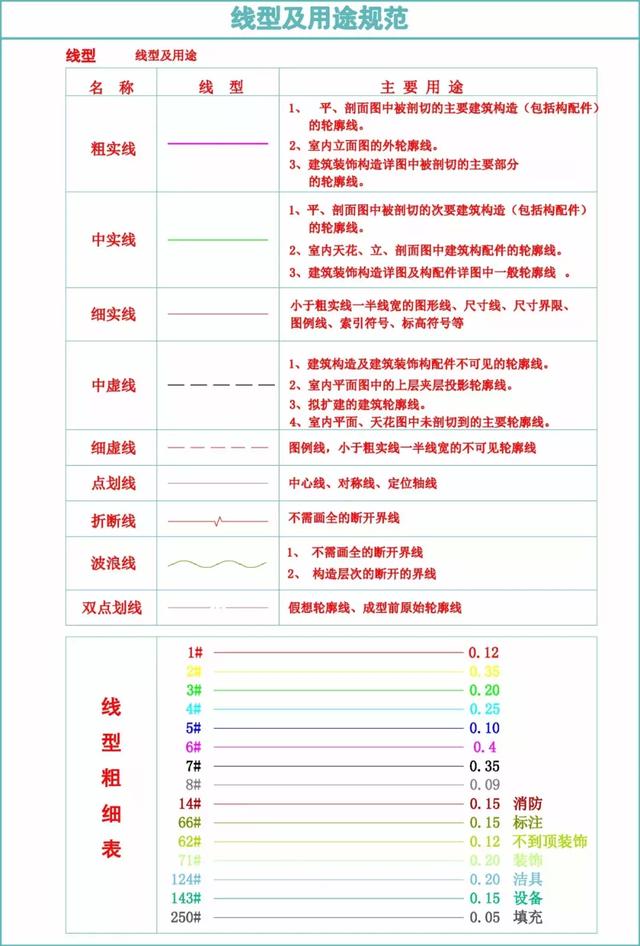

5.4.1施工图颜色线型参考，如图所示：

二、电脑图层的设置

电脑图层的设定可提高制图效率方便图纸文件的相互交流，甚至对于深化图纸设计也有很大的帮助，此外前面提到的线型与笔宽的设定也可随图层的属性一同调整，在布局空间或模型空间内开关图层可便于图纸内容的修改核对。

在电脑绘图的过程中经常会插入其他设计公司的图纸图块，为了避免其他图层图块与本公司的图层搀杂在一起不方便查找，因此本公司的图层均以阿拉伯数字“0”开头，排在电脑图层的最前面，同时可保障公司内部的图层名称连在一起，方便查找编辑。

按构成室内制图的基本要素，可将图层命名为以下内容：

1、0- 000图签

2、0- 001轴线

3、0- 110墙

4、0- 120门

5、0- 130窗

6、0- 140标注

7、0- 150吊顶

8、0- 160地面

9、0- 170家具

10、0- 180立面

11、0- 190机电

12、0- DEFPOINTS 系统默认非打印层

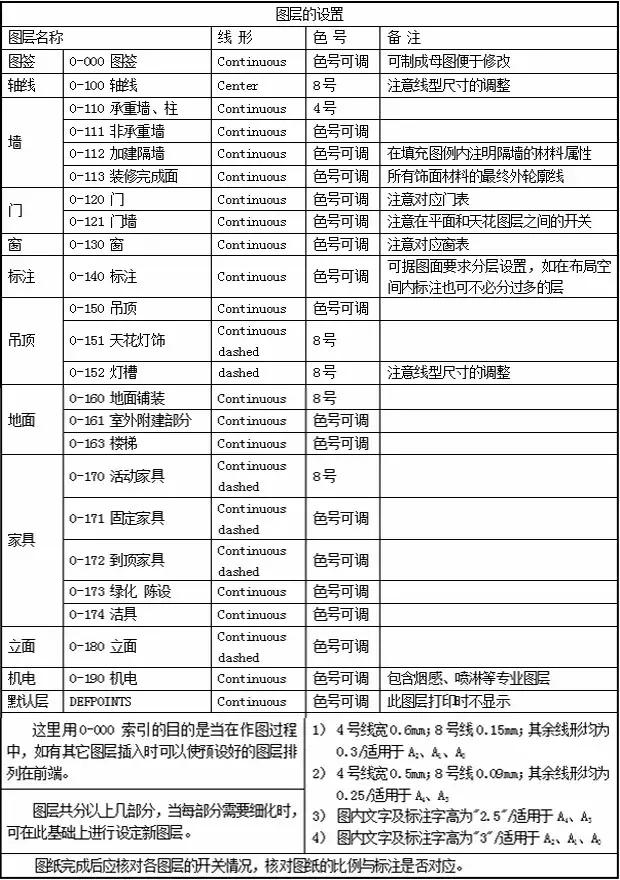

以上图层为构成一张图纸的基本内容，可据不同情况有所增减，此外图层亦可附带图线的线型、笔号的特性，具体内容参见下表：

在室内设计工作的过程中，施工图的绘制是表达设计者设计意图的重要手段之一，是设计者与各相关专业之间交流的标准化语言，是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节，是衡量一个设计团队的设计管理水平是否专业的一个重要标准。专业化、标准化的施工图操作流程规范不但可以帮助设计者深化设计内容，完善构思想法，同时面对大型公共设计项目及大量的设计定单行之有效的施工图规范与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。

今天的装修小知识就到这里啦！各位有get到吗？感谢你们的分享与学习，我们下期再见！

↓↓

2、指北针画法（指北针画法绘图规范）

　　word中画指北针步骤如下：1、首先新建一个Microsoft office word 。
　　2、在word里写下“东南西北”四个字。
　　3、接下来选中南和北两字。
　　4、选择工具栏段落组中的中文版式按钮旁边的小三角。
　　5、选择第一个纵横混排，把适应行宽。

3、指北针的规定画法和用途?

　　1、指北针的标准绘制方法：北箭头用细实线绘制，园的直径为24毫米。
　　 指针的尖端是北，通常表示“北”或“N”，指针尾部的宽度应为3mm。
　　 如果需要绘制直径较大的罗盘，指针的尾部应为直径的1／8。
　　2、指北针的用途：（在不。

4、cad中的指北针怎么画

　　绘制“指北针”1）新建“指北针”图层。
　　命令行输入： la 名称：指北针 颜色：白色；线型：实线；线宽：0.18；并将该图层置为“当前”。
　　2）绘制一个直径为24的圆。
　　3）状态栏打开对象捕捉开关 或按F3 4）命令行输入：。

5、CAD中的指北针怎么画?

　　1、绘图前首先建立坐标平面x，y轴，均为点画线。
　　2、接着来画“北”和“南“，注意两者的比例与距离一定要合适。
　　可以选择自己喜欢的图案。
　　3、开始填充，建议只用两种颜色，下图只用了黄色和红色，这样显得层次分明，也不。

6、建筑制图指北针怎么画

　　A2建筑图纸指北针尺寸为：200。
　　画法采用平面图画法。
　　平面图的方向宜与总图方向一致。
　　平面图的长边宜与横式幅面图纸的长边一致。
　　在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下。
