1、CAD如何来标注尺寸？
选择相应的标注
第1步

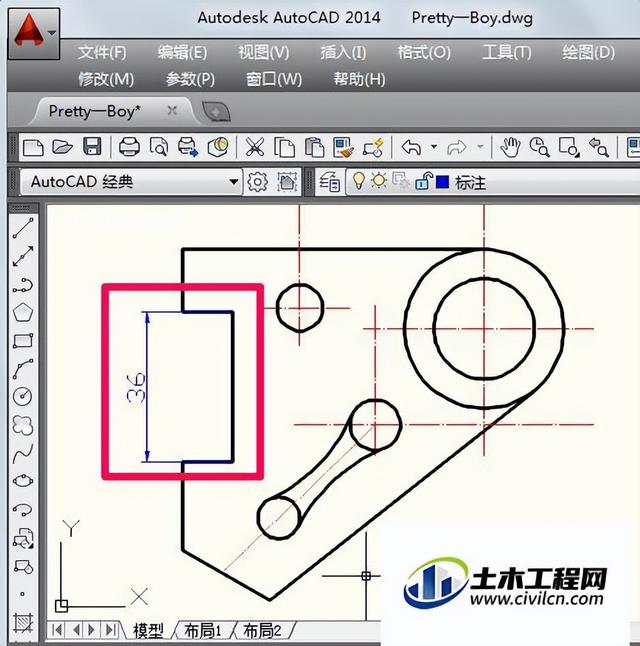

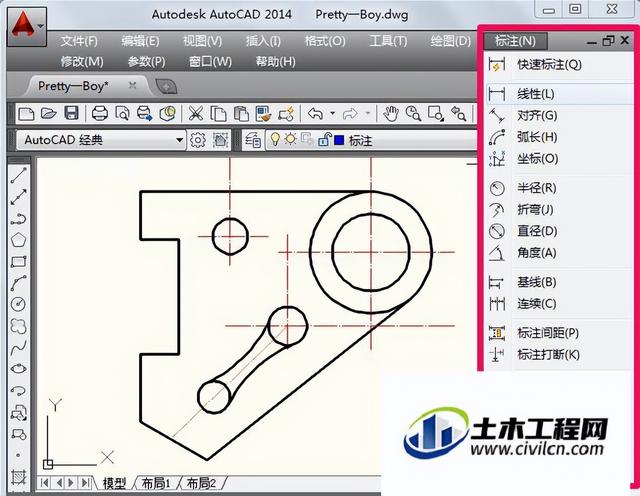

用CAD打开图形文件，选择菜单栏中的标注，对于直线可以选择快速标注、线性和对齐。
CAD快速标注
第1步
选择快速标注，鼠标会变成方块，点选要标注的线后回车。
第2步
拖动鼠标，然后在相应位置单击就标注好了。
第3步

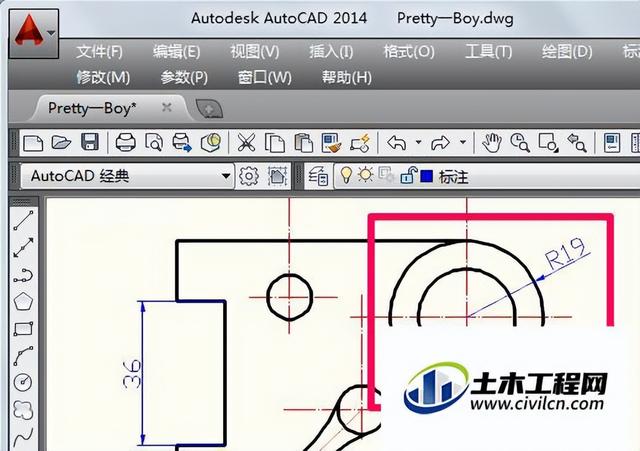

这里要说的是快速标注还可以标注圆的半径。
CAD对齐标注
第1步

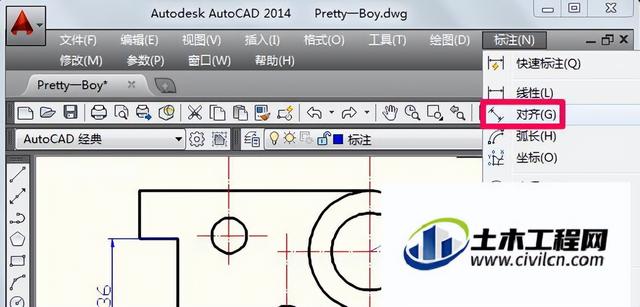

CAD线性标注和对其标注用法基本相同，对齐标注可以标注斜线的长度。选择标注-对齐。
第2步

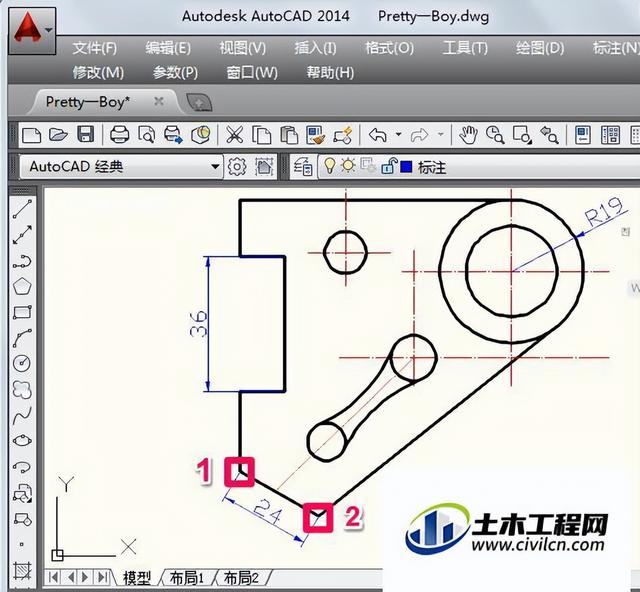

点击斜线的第一点，然后再点击斜线的第二点，拖动鼠标选择尺寸的位置，然后单击鼠标就可以了。
CAD直径标注
第1步
选择标注-直径。
第2步
2、cad斜线怎么标注尺寸
CAD软件斜线垂直标注? CAD软件使用坐标标注的时候，怎么让引线与标注的斜线成直角？例如图中标。首先打开CAD软件，选择菜单栏中的标注。
再选择子选项中的对齐，选择所要标注斜线的第一端点。
再选择所要标注直线的第二端点。
拉出标注线可以看到，对齐标注即标注线与所要标注线平行。
使用 命令 dal，也可以快速的选择对其。
3、CAD中怎么标注斜线的尺寸
点击“标注”，对准斜线点击右键，向外拉伸，此时斜线标注就完成了。
利用计算机及其图形设备帮助设计人员进行设计工作。
简称CAD。
在工程和产品设计中，计算机可以帮助设计人员担负计算、信息存储和制图等项工作。
相关组成 1、工程。
4、cad怎么标注斜线尺寸
cad怎么标注斜线尺寸方法如下：1、在cad中画一条斜线，如下图所示。
2、在标注面板选择对齐标注。
如下图红圈所示。
3、沿着斜线的两端捕捉端点，拉出平行的标注线。
数值及效果如下图所示。
5、cad斜线怎么标注尺寸
1、电脑打开CAD。
2、点击工具栏中的标注，然后选择对齐。
3、点击对齐之后，先选择斜线的第一个点。
4、然后再点击一下斜线的第二个点。
5、点击两个斜线的端点后，直接把标注拉出来，然后点击一下鼠标左键确定标注的位置。
6、cad怎么标注斜的尺寸
2、首先在标注下拉框内选择“对齐”，对齐标注一般适用于斜线的标注。
3、回到画图画面，选择要标注的斜线，先选择斜线的一个端点。
像拉直线一样，从要标注的一端下拉到另一个端点。
4、确认尺寸放置位置，OK.斜线标注成功，。
