1、什么是断路器，其工作原理是什么？断路器的符号各代表什么意思？
什么是断路器，其工作原理是什么？断路器的符号各代表什么意思？今天我们一起来学习断路器的知识。
在现代人的生活中，断路器绝对是一种举足轻重的电路装置，而且是家用电路中最重要的安全机制之一。一旦房屋配线中的电流流量过大，这种简单的电路装置就会切断电源，直至故障被排除。如果没有断路器（或其替代品——保险丝），家庭用电就会非常不方便，原因在于，仅仅是线路问题和设备故障就可能会造成火灾和其他事故。
一、什么是断路器，其工作原理是什么？
断路器能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3KV以上的断路器称为高压电器。
断路器工作原理：

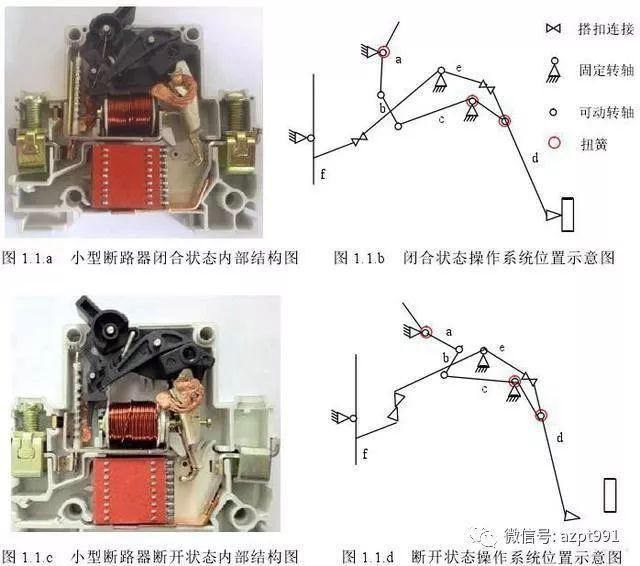

断路器工作原理是当短路时，大电流产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作，电流越大，动作时间越短。断路器有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。
二、断路器主要的作用有两个方面
（1）控制作用。即根据运行需要，投入或切除部分电力设备或线路。
（2）保护作用。即在电力设备或线路发生故障时，通过继电保护及自动装置作用于断路器，将故障部分从电网中迅速切除，以保证电网非故障部分的正常运行。
高压断路器
1.正常情况下接通和断开高压电路中的空载及负荷电流。
2.在系统发生故障时能与保护装置和自动装置相配合，迅速切断故障电流，防止事故扩大，从而保证系统安全运行。
断路器其实就是一种开关，它和其他普通开关的不同点主要在：
- 适用电压等级高
2.灭弧介质及方式，有真空，少油，多油及六氟化硫等等
3.灭弧能力强，效果好。

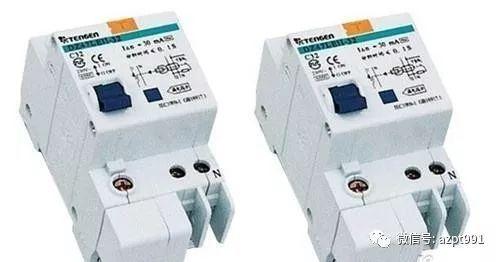

漏电保护器做为低压断路器（又称空气开关或自动开关），这种断路器的原理是火线和地线相连接时，会起到保护作用。会自动断开。一般漏电人体触电，就会自动断路。
断路器在日常生活中应用得比较广，各种电器内保护电路、家庭用电线路中的触电保护器等。其作用是：当电路中发生短路时，断路器瞬间动作，断开电源，保护线路。如果人触电，断路器瞬间动作，断开电源，就能起到保安作用。断路器的质量好坏直接关系到是否能真正起到保安作用，因此，家用断路器质量是关键，一定要买有生产产址，生产日期，质量保证书。同时一定要请教专家，根据你家的用电负荷，购买多大电流的断路器，过大过小都不能起保护任用，甚至给自己找麻烦。
三、断路器的符号各代表什么意思？
断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成：其代表意义为：①—产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。②—装置地点代号；N—户内，W—户外。③—设计系列顺序号；以数字1、2、3……表示。④—额定电压，KV.⑤—其它补充工作特性标志，G—改进型，F—分相操作。⑥—额定电流，A.⑦—额定开断电流，KA.⑧—特殊环境代号。
下面举例说明，便于大家理解。

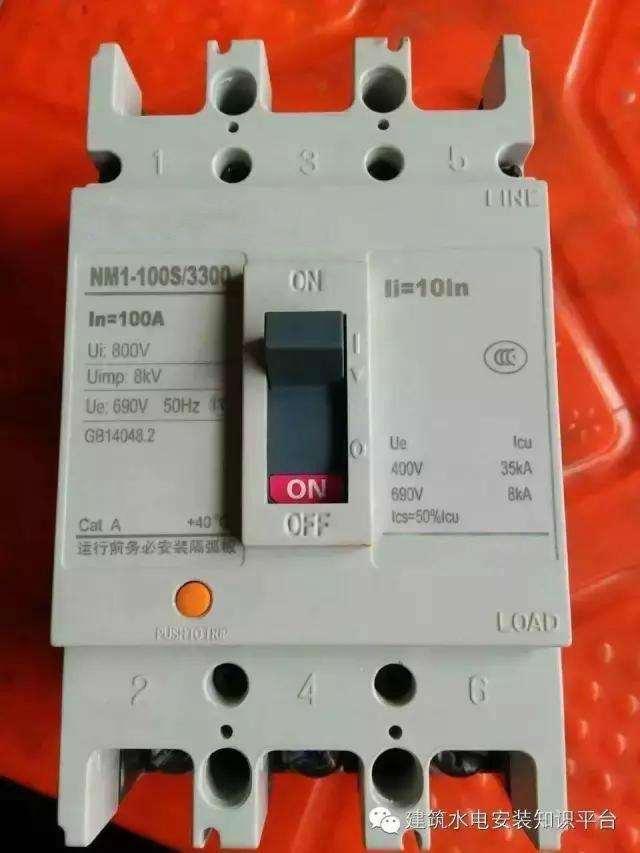

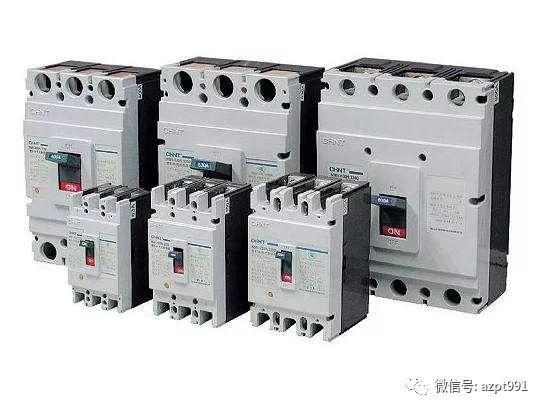

NM1-100S/3300
N 表示企业代号
M 表示塑壳式断路器
1 表示设计序号
100 表示额定电流
S 表示分断能力特征代号（S:标准型；H：较高型；R限流型）
3300：第一个数：3表示3极开关，如果是4表示4极开关。
第二个数：3表示热磁脱扣器，如果是2就表示是电磁脱扣器；如果是1就表示无脱扣。
第三、四数：00表示无附件。
如果是：则表示
08、报警触头
10、分励脱扣器
20、辅助触头
30、欠电压脱扣器
40、分励脱扣器、辅助触头
50、分励脱扣器、欠电压脱扣器
60、两组辅助触头
70、辅助触头、欠电压脱扣器
18、分励脱扣器、报警触头
28、辅助触头、报警触头
38、欠电压脱扣器、报警触头
48、欠电压脱扣器、辅助触头、报警触头
58、分励脱扣器、欠电压脱扣器、报警触头
68、两组辅助触头、报警触头
78、辅助触头、报警触头、欠电压脱扣器
In 额定电流
Ui 额定绝缘电压
Ue 额定工作电压
Uimp 额定冲击耐受电压
Ii=10In 10倍额定电流 、
50Hz 频率
Icu 额定极限短路分断能力
Ics 额定运行短路分断能力
2、断路器原理（什么是断路器）
断路器的原理(什么是断路器)
什么是断路器，它的工作原理是什么？断路器的符号是什么意思？今天，我们来学习一下断路器。
在现代生活中，断路器绝对是举足轻重的电路器件，是家用电路中最重要的安全机构之一。一旦房屋布线中的电流过大，这种简单的电路装置就会切断电源，直到故障消除。如果没有断路器(或者它的替代品——保险丝)，在家里用电会很不方便。原因是仅仅是布线问题和设备故障就可能引发火灾等事故。
一、什么是断路器，它的工作原理是什么？
断路器是在规定时间内，能够在正常电路条件下接通、携带和关断电流，在异常电路条件下接通、携带和关断电流的开关装置。断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等组成。断路器按适用范围分为高压断路器和低压断路器，高低压界限比较模糊。一般3KV以上的断路器称为高压电器。
断路器的工作原理:
断路器的工作原理是电路短路时，大电流产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬间脱扣。过载时电流变大，发热量加剧，双金属片变形到一定程度推动机构运动。电流越大，动作时间越短。如果断路器是电子式的，则用变压器来采集各相电流的大小，并与设定值进行比较。当电流异常时，微处理器发出信号，使电子脱扣器驱动操作机构动作。
第二，断路器的主要功能有两个方面。
(1)控制功能。即根据运行需要，投入或切断部分电力设备或线路。
(2)保护。即当电力设备或线路发生故障时，继电保护和自动装置作用于断路器，迅速将故障部分切除出电网，保证电网非故障部分的正常运行。
初级断路器
1.正常情况下开启和关闭高压电路中的空负载和负载电流。
2.当系统发生故障时，能配合保护装置和自动装置快速切断故障电流，防止事故扩大，从而保证系统的安全运行。
实际上，断路器是一种开关，它与其他普通开关的区别主要在于:
高适用电压水平
2.灭弧介质和方法，包括真空、少油、多油和六氟化硫等。
3.灭弧能力强，效果好。
漏电保护器用作低压断路器(也叫空气体开关或自动开关)。这种断路器的原理是，当火线和地线接通时，就会起到保护作用。会自动断开。一般漏电会在人体触电时自动断路。
断路器在日常生活中应用广泛，如各种电器中的保护电路，家用电源线中的触电保护器等。其作用是:当电路发生短路时，断路器瞬间动作，切断电源，保护电路。如果人触电，断路器会瞬间动作，切断电源，可以起到安全作用。断路器的好坏直接关系到能否真正起到安全作用。所以家用断路器的质量是关键，一定要买产地，生产日期，质量保证书。同时，一定要咨询专家。根据你家的用电负荷，应该购买多大电流的断路器？太大或太小都不能用来防护，甚至给自己找麻烦。
3.断路器的符号是什么意思？
断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成：其代表意义为：①—产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。②—装置地点代号；N—户内，W—户外。③—设计系列顺序号；以数字1、2、3……表示。④—额定电压，KV.⑤—其它补充工作特性标志，G—改进型，F—分相操作。⑥—额定电流，A.⑦—额定开断电流，KA.⑧—特殊环境代号。这里举个例子供你理解。
NM1-100S/3300
n代表企业代码
m代表塑壳断路器。
1表示设计序列号。
00表示额定电流。
s分断能力特性代码(s:标准；h:高等类型；r限流型)
300:第一个数字:3表示3极开关，如果是4则表示4极开关。
第二个数字:3表示热磁释放，如果是2则表示电磁释放；如果为1，则表示没有跳闸。
第三和第四个数字:00表示没有附件。
如果是，这意味着
08.报警触点
10、分路跳闸装置
20.辅助触点
30.欠压脱扣器
40、并联跳闸装置辅助触点
50、并联跳闸装置、欠压跳闸装置
60.两组辅助触点
70、辅助触点、欠压跳闸装置
18、分路跳闸装置、报警触点
28.辅助触点和报警触点
38.欠压脱扣器和报警触点
48.欠压脱扣器、辅助触点和报警触点
58、分流脱扣器、欠压脱扣器、报警触点
68.两组辅助触点和报警触点
78、辅助触点、报警触点、欠压跳闸装置
额定电流
Ui额定隔离电压
Ue额定工作电压
Uimp额定冲击耐受电压
Ii=10In 10倍额定电流，
50Hz频率
Icu额定极限短路分断能力
Ics额定操作短路分断能力
本文关键词：空气断路器原理，万能断路器原理，光电断路器原理，断路器原理结构图，断路器原理图。这就是关于《断路器原理，光电断路器原理（其工作原理是什么）》的所有内容，希望对您能有所帮助！
