单相电表接线图，家用单相电表接线图（家用单相电能表怎么接线）

关于【单相电表接线图】:单相电表接线图(家用单相电表接线图)，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、单相电表接线图(家用单相电表接线图)
• 2、单相电表的接法
• 3、家用单项电度表怎么接线？
• 4、单相电度表的接法
• 5、单相电表怎样接线？
• 6、两相电表怎么接
• 7、家用单相电能表怎么接线？

1、单相电表接线图(家用单相电表接线图)

　　

2、单相电表的接法

　　你只用看大孔，小孔不看，就是那1234孔就行啦。一接火线进，三接零线进，二是火线出，四是零线出。也就是二跟四是外接电脑用的插线板的　　

3、家用单项电度表怎么接线？

　　电度计量表；分为、两种接线方式；　　1、顺入式；1进火，2出火，3进零、4出零。　　2、跳入式；1进火，2进零，3出火，4出零。　　一般情况下、在?电表接线处的外壳上、都有接线图的、看一下接线图、连接就可以了。　　　　扩展资料　　1、家用电表一般用的是单相电度表，电表接线应按规范要求进行。单相表的接线盒一般有接线图，在接线盒从左到右有4个孔，进户相线经空气开关后接至电表的1孔，零线接第3孔；2孔线、4孔线分别为电源相线和零线的出线应接至负荷；外壳为金属的应接至接地端子。　　2、安装电表前，应对电表进行外观检查；对感应式仪表，应用万用表对1、3端子进行测量，直流电阻一般在560-1200欧姆。接线端子对外壳的直流电阻在500兆欧以上，安装时应满足规范规定的高度和间距要求。　　参考资料来源：搜狗百科-单项接线　　

4、单相电度表的接法

　　不一定，如果是防窃电电表就得短接3、4零线，也有可能是你用的短接线太细了。提醒只可试验，严禁偷电，电是商品，偷电违法。　　

5、单相电表怎样接线？

　　1、3进，2、4出　　

6、两相电表怎么接

　　220伏单相电度表的接线方法是：将电度表端正地固定于距地两米的电表箱内，将要接的电线剥出约2毫米裸线头，观察电度表的表面，左起：第1孔接公用火线（火入），第2孔接自用火线（火出），第3孔接公用零线（零入），第4孔接自用零线（零出）。接线时一定要保证裸线头的入孔深度和螺丝压线的紧度，做到裸线头孔里不亏、孔外不露。接好线后再检查正确、并整形完好。

7、家用单相电能表怎么接线？

您了解家用单相电能表怎样接线吗？单相电能表是用于测量一般民用型家庭电路中的耗电量的其中一种设备，家庭电路用于给各种各样电器产品供电系统。单相电能表具备耗能低、可信性高特性。接下来就一起了解一下家庭装单相电能表的接线方式 。

单相电能表由接线端子、电流线圈、计数器、电压线圈等组成，单相电能表现有五个接线端子，在其中有两个端子在表的內部用连接片短接，因此，单相电度表的外置端子仅有4个，即1、2、3、4号端子。因为电表的型号规格不一样，各种类的电度表在铅密封内都是有4个端子的接线图。

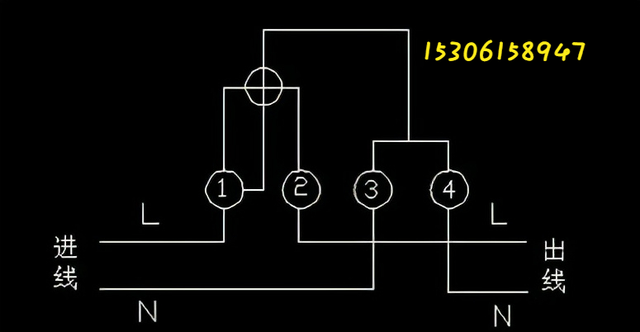

单相电能表接线图：

假如负荷的输出功率在电能表容许的范畴内，即穿过电能表电流线圈的电流不会造成线圈损坏，那麼就选用立即连接法。

单相电能表现有四个接线端子，从左至右按1、2、3、4序号。接线一般有二种一般是1和3接进线，2和4接出线；还有一种是1和2接进线，3和4接出线。不管哪种接线方法，火线务必连接电能表的电流线圈的端子。因为一些电能表的接线独特，实际的接线方式 必须参考接线端子后盖板上的接线图去接。

本文关键词：单相电表接线图，互感器单相电表接线图，单相电表接线图 方法，家用单相电表接线图，互感器电表接线图。这就是关于《单相电表接线图，家用单相电表接线图（家用单相电能表怎么接线）》的所有内容，希望对您能有所帮助！
