关于【a1+1/2图纸尺寸】:A1图纸多大（A1图纸多大字体打印），今天涌涌小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、42条机械制图基础常识，带徒师傅必备！
- 2、a1+1/2图纸尺寸：A1图纸多大（A1图纸多大字体打印）
- 3、a1图纸多大?
- 4、建筑制图标准中规定,A1、A2图纸的图幅大小为多少
- 5、A1图纸的尺寸大小
- 6、a1的尺寸有多大?

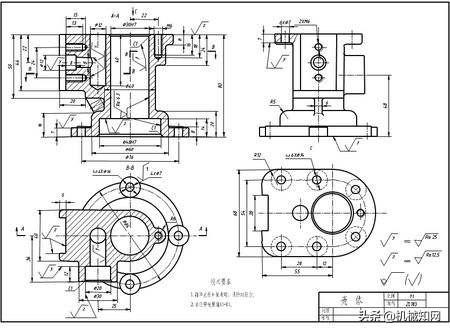

1、42条机械制图基础常识，带徒师傅必备！
1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类
3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
14.装配图中的尺寸种类有：①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它重要尺寸。
15.符号“∠1：10”表示斜度1：10，符号“ 1：5”表示锥度1：5。

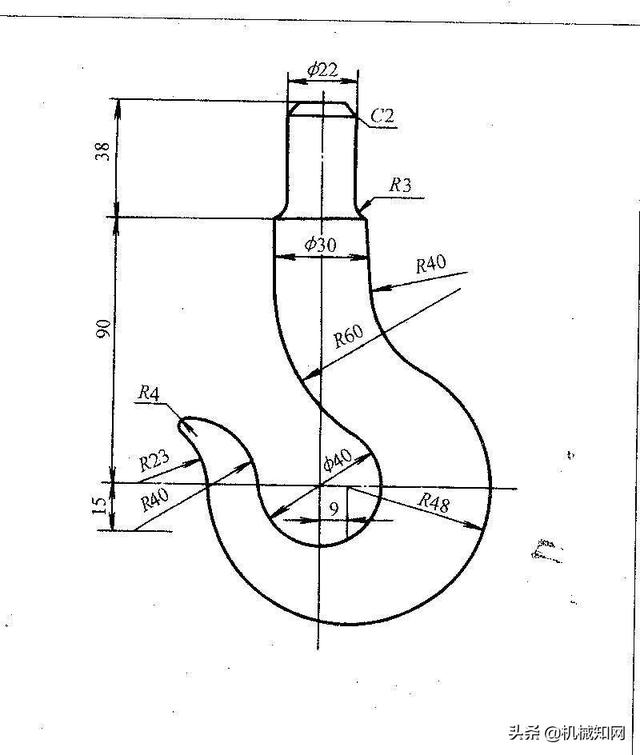

16.平面图形中的线段可分为已知线段、中间线段、连接线段三种。它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
17.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
18.主视图所在的投影面称为正投影面，简称正面，用字母V表示。俯视图所在的投影面称为水平投影面，简称水平面，用字母H表示。左视图所在的投影面称为侧投影面，简称侧面，用字母W表示。
19.三视图的投影规律是，主视图与俯视图等长；主视图与左视图等高；俯视图与左视图等宽。
20.零件有长、宽、高三个方向的尺寸，主视图上能反映零件的长和高，俯视图上只能反映零件的长和宽，左视图上只能反映零件的高和宽。
21.零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的上，下，左，右方位，俯视图上只能反映零件的前，后，左，右方位，左视图上只能反映零件的上，下，前，后方位。
22.基本视图一共有三个，它们的名称分别是主视图，俯视图，左视图。
23.除基本视图外，还有仰视图，右视图和后视图三种视图。
24.按剖切范围的大小来分，剖视图可分为全剖视图、半剖视图、局部剖视图三种。
25.剖视图的剖切方法可分为全剖、半剖、局部剖、阶梯剖、组合剖五种。
26.剖视图的标注包括三部分内容：①表示剖切平面位置的符号（剖切线），并在两端标有字母②表示投影方向的箭头③在剖视图上方注写有“×?——×”字样。
27.省略一切标注的剖视图，说明它的剖切平面通过机件的对称平面进行剖切后而后画出的 。
28.剖面图用来表达零件的内部形状，剖面可分为实体部分和空心部分两种。
29.移出剖面和重合剖面的区别是：移出剖面-画在视图轮廓外面的剖面，重合剖面-画在视图轮廓里面的剖面。
30.图样中的图形只能表达零件的结构形状，零件的真实大小应以图样上所标注的尺寸为依据。
31.标注尺寸的数字称为尺寸基础，机器零件长，宽，高三个方向上，每个方向至少有一个尺寸基准。
32.螺纹的五要素是螺纹牙型，直径，螺距，导程，线数，旋向。
33.只有当内、外罗纹的牙型，直径，螺距，线数，旋向一致时，他们才能互相旋合。
34.螺纹的牙型、直径、螺距都符合国家标准规定的称为标准螺纹；牙型不符合国家标准的称为非标准螺纹；牙型符合国家标准，但直径、螺距不符合国家标准的称为特殊螺纹。
35.外螺纹的规定画法是：大径用：d 表示，小径用：d1 表示，终止线用 粗实线 表示。
36.在剖视图中，内螺纹的大径用：D 表示，小径用：D1 表示，终止线用粗实线表示。不可见螺纹孔，其大径、小径和终止线都用粗实线表示。
37.常见的螺纹联接形式有螺栓连接、双头螺柱连接和螺钉连接。
38.常用键的种类有普通平键、半圆键、钩头楔键、花键。
39.圆柱齿轮按齿轮的方向可分为直齿、斜齿和人字齿。
40.齿轮轮齿部分的规定画法是：齿顶圆用粗实线绘制；分度圆用细点划线绘制；齿根圆用细实线绘制，也可省略不画。在剖视图中，齿根圆用粗实线绘制。
41.当零件所有表面具有相同的表面粗糙度要求时，可在图样右上角统一标注；当零件表面的大部分粗糙度相同时，可将相同的粗糙度代号标注在右上角，并在前面加注其余两字。
42.一张完整的装配图应具有下列四部分内容；①一组视图；②必要尺寸；③技术要求；④零件序号和明细栏。
2、a1+1/2图纸尺寸：A1图纸多大（A1图纸多大字体打印）
a1图纸的大小 A4=297mmx210mm；“+”的意思表示加长。
以A1+1/2为例，意思是短边的长度不变，长边的长度相应比例的加长二分之一，就是（841+420）mmx594mm。
一般加长是四分之一、二分之一、四分之三。
纸张尺寸标准来源：纸张的。
3、a1图纸多大?
A1图纸大小尺寸：841mm×594mm 即长为841mm，宽为594mm 过去是以多少"开"（例如8开或16开等）来表示纸张的大小，我国采用国际标准，规定以 A0、A1、A2、B1、B2.等标记来表示纸张的幅面规格。
标准规定纸张的幅宽（以X。
4、建筑制图标准中规定,A1、A2图纸的图幅大小为多少
除A1、A2图纸外，《房屋建筑制图统一标准》规定：A0图纸的图幅尺寸为841mmx1189mm，A3图纸的图幅大小为297mmx420mm，A4图纸的图幅大小为210mmx297mm。
图幅大小比较：A0>A1>A2>A3>A4 注释：“mm”表示长度单位毫米。
5、A1图纸的尺寸大小
A1图纸大小尺寸：841mm×594mm 即长为841mm，宽为594mm 过去是以多少"开"（例如8开或16开等）来表示纸张的大小，我国采用国际标准，规定以 A0、A1、A2、B1、B2.等标记来表示纸张的幅面规格。
标准规定纸张的幅宽（以X。
6、a1的尺寸有多大?
按国际标准尺寸为：594mm×841mm。
其实，纸张的规格是指纸张制成后,经过修整切边，裁成一定的尺寸。
过去是以多少“开"来表示纸张的大小，现在我国主要采用国际标准，规定以A0、A1、 A2、B1、 B2等标记来表示纸张的幅面。
本文关键词：A1图纸多大丁字尺合适，a1图纸是多大的，A1图纸多长，A1的图纸有多大，a1图纸多大尺寸。这就是关于《a1+1/2图纸尺寸，A1图纸多大（42条机械制图基础常识）》的所有内容，希望对您能有所帮助！
