关于【钳形万用表使用方法】:钳形万用表使用方法（钳形电流表和万用表使用方法），今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、钳形万用表使用方法：钳形万用表使用方法（钳形电流表和万用表使用方法）
- 2、图解电工技术，手把手教你电工技能（二）：钳形表的应用
1、钳形万用表使用方法：钳形万用表使用方法（钳形电流表和万用表使用方法）
钳形万用表的使用(钳形电流表和万用表的使用)
钳形电流表的使用
钳形电流表又称钳形电流表，是电流互感器的一种变形。其精度较低，一般在2.5级以下，通常不断路直接测量。其外观如图所示。
钳形电流表的使用和注意事项:
①根据不同的测量对象选择不同的钳形电流表。例如，测量交流电流时，应选用交流钳形电流表；测量DC电流时，应选择用于交流和DC的钳形电流表。
(2)检查钳口的开合情况，确保钳口的活动部分能自由开合，两侧钳口的结合面紧密接触。
③检查钳形电流表的指针是否在零上，否则，调整调零旋钮指向零。
④将量程选择旋钮置于合适的位置(如果测得的电流无法估算，应先用较大的量程进行测试，然后逐渐更换合适的量程。对于指针式仪表，指针应偏离满刻度的2/3以上；对于数字仪表，读数应最接近所选量程的上限)，测量时不允许切换电流量程开关。
⑤将被测导线放在钳形电流表钳口的中央进行读数，钳口必须紧闭。
⑥测量小电流。为了使读数准确，在条件允许的情况下，可将被测导线缠绕几圈后放入钳口进行测量。实际电流值等于钳形电流表的读数除以放入钳夹的导线圈数。
⑦在变电站、配电室或配电箱测量母线电流时，为防止钳口张开造成相间短路，最好用绝缘板将母线隔开。
⑧为了消除钳形电流表铁芯中的剩磁对测量结果的影响，如果在测量较大电流后立即测量较小的电流，应多次开合钳口以消除铁环中的剩磁。
⑨测量结束后，将量程选择旋钮置于最高档位，以免下次不小心损坏钳形电流表。
万用表的使用
万用表，又称多用表、三用表、万用表等。，是一种多功能、多量程的便携式测量仪器，可以用来测量交流/DC电压、DC电流、DC电阻等各种物理量，有的还可以测量交流电流、电感、电容、晶体管的DC放大倍数。
1.指针式万用表
指针式万用表的型号很多，但使用方法基本相同。现以MF30为例，介绍万用表的使用方法和注意事项:
①测试棒应完整，绝缘良好。
②观察仪表指针是否指向电压和电流的零位，如果不是，调整机械零位调节器使其指向零。
③根据被测参数的类型和大小选择转换开关的位置和量程，并尽量使仪表指针偏转到满刻度的2/3。如果事先不知道测量的范围，则应该从最大范围块逐渐减小到适当的范围块。
④在测量电阻之前，应先将相应的欧姆块调零(即当两根米棒碰撞时，旋转调零旋钮，使其显示在0ω)。每次换欧姆档都要调零。如果调零旋钮的指针不能到达零位，可能是仪表中的电池电压不足，需要更换新电池。测量时，被测电阻应与电路分开，不得带电操作。
⑤测量直流时注意极性和连接:测量直流时，电流从“+”端流入，从“-”端流出；测量DC电压时，红色仪表条连接到高电位，黑色仪表条连接到低电位。
⑥阅读时从相应的刻度读出，注意范围。如果测量电压或电流，满刻度就是量；如果测量了电阻，读取第二个刻度×放大倍数。
⑦测量时，请勿触摸表杆的金属部分，以确保安全和测量精度。
⑧不要通电转动转换开关。
⑨不要用万用表直接测量微安表、检流计等灵敏仪表的内阻。
⑩测量晶体管参数时，使用低电压高倍放大块(r×100ω或r×1kω)。请注意，“-”是内部电源的正极，“+”是内部电源的负极。
测量结束后，将转换开关拨到交流电压的最高档，如果有“关”档，则拨到“关”档。
2.数字多用表
与指针式万用表相比，数字万用表有很多优点:灵敏度和准确度高，显示直观，功能齐全，性能稳定，体积小方便，极性选择，过载保护，超量程显示。数字万用表有多种型号。这里以DT890为例，介绍数字万用表的使用方法和注意事项。图1-13是DT890数字万用表的面板图。
操作前，将电源开关置于“开”的位置。如果显示“LOBAT”或“BATT”字符，说明数字万用表中的电池电压不足，需要更换电池；否则不能继续使用。
①交流和DC电压的测量
A.将黑色表笔插入C0M插孔，将红色表笔插入v/ω插孔。
b .将功能选择开关置于DCV(直流)或ACV(交流)的适当范围内(如果事先不知道被测电压的范围，则应从最高范围逐渐降低到适当范围)，将表杆连接到被测电路的两端，显示器将显示被测电压值和红色表杆的极性(如果显示器仅显示“1”，表示超范围，则应将功能选择开关置于较高范围)。
测试笔插孔旁边的C △表示DC电压不得高于1000V，交流电压不得高于700V V
②交流和DC电流的测量
A.当测量电流≤200mA时，将黑色表条插入COM插孔，当测量电流在200mA至10a之间时，将红色表条插入10A插孔。
B.将功能选择器开关设置到DCA(直流)或ACA(交流)的适当范围，并将测试棒与被测电路串联。显示屏将显示红色仪表条端子的极性以及电流。
③电阻的测量
A.将黑色表笔插入COM插孔，红色表笔插入V/ω插孔(红色表笔的极性为“+”，与指针式万用表不同)。
B.将功能选择开关设置在适当的欧姆范围内，将仪表条连接到被测电阻上，显示屏将显示被测电阻值。
④二极管的测量
A.将黑色仪表条插入COM插孔，将红色仪表条插入v/ω插孔。
B.将功能选择开关置于“二极管”位置，将仪表条连接到被测二极管的两端，显示器将显示二极管正向压降的mv值。当二极管反向时，显示“1”。
c、如果两个方向都显示“1”，说明二极管开路；如果两个方向都显示“0”，则表示二极管短路。在这两种情况下，二极管都被损坏，无法使用。
d、此量程也可用于带声音的通断测试，即当被测电路的电阻低于70ω时，表中蜂鸣器鸣响，表示电路接通。
⑤晶体管放大系数hFE的测试
A.将功能选择开关设置到hFE位置。
B.确认晶体管是PNP型还是NPN型。将E、B、C引脚插入相应的插孔，显示器将显示晶体管放大系数hFE的近似值(测试条件为IB=10μA，UCE=2.8V)
⑥电容的测量
A.将功能选择开关设置到合适的CAP范围，并调整电容器零位，使显示为o。
B.将被测电容插入“Cx”测试座，显示器将显示其电容值。
2、图解电工技术，手把手教你电工技能（二）：钳形表的应用
钳形表的应用：
钳形表是电工作业的常用用具，其主要用于测量线路或电气设备工作时的交流电流。目前很多钳形表也增加了电压、电阻、漏电电流的检测功能，在电工的生产、检修及调试维修中广泛应用。

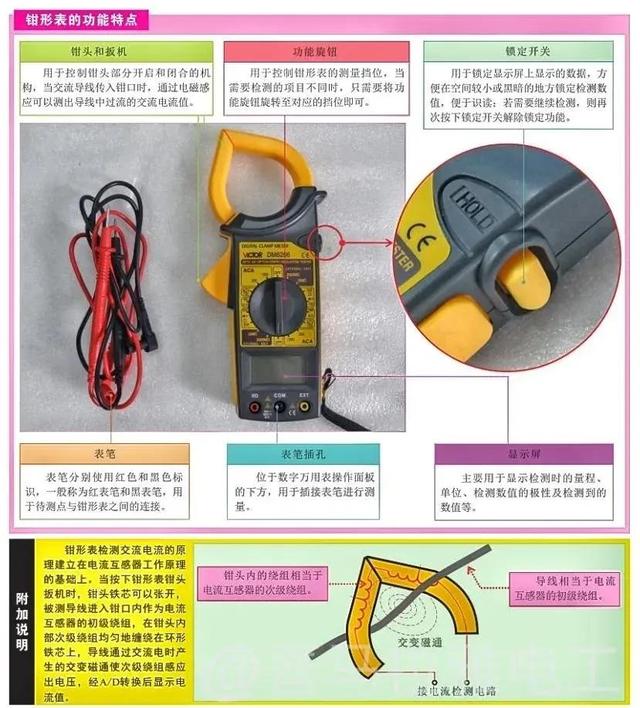

（一）钳形表的功能特点：
钳形表主要用来测量交流大电流，如下图1.1所示。
钳形表功能介绍

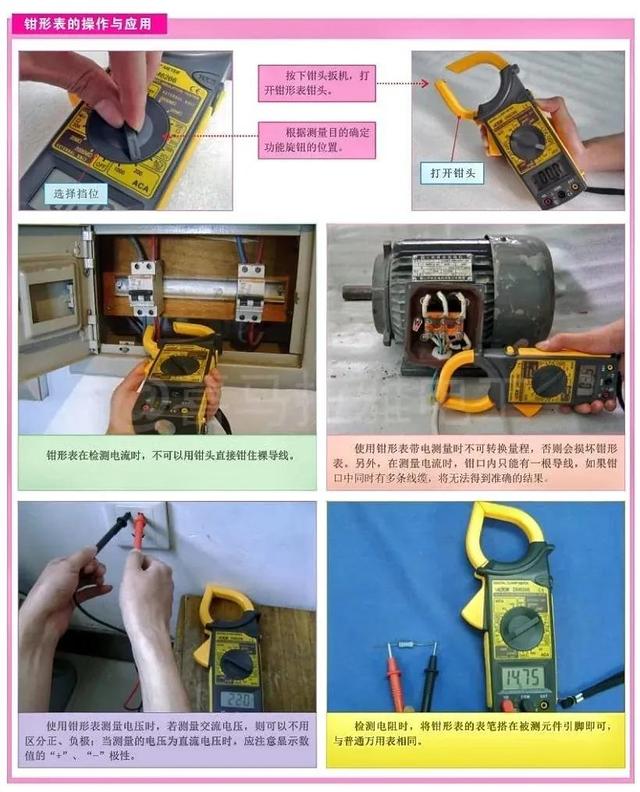

（二）钳形表的操作与应用：
钳形表可以检测电气设备或线缆工作时的电流，也可以检测电路或元器件的电压、电阻及漏电电流，在使用钳形表检测交流电流时不需要断开电路，可直接通过导线的电磁感应进行测量，是电工技术领域常用的测量仪表之一，所下图1.2所示。
钳形表应用举例
今日分享到此，谢谢。
