1、分享时间继电器的原理及运用
时间继电器也算是中间继电器的一种，是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。
时间继电器的原理
利用电磁原理或机械动作原理实现触点延时接通或断开的自动控制电器。是从得到输入信号(线圈通电或断电)起，经过一段时间延时后才动作的继电器，主要应用于定时控制。

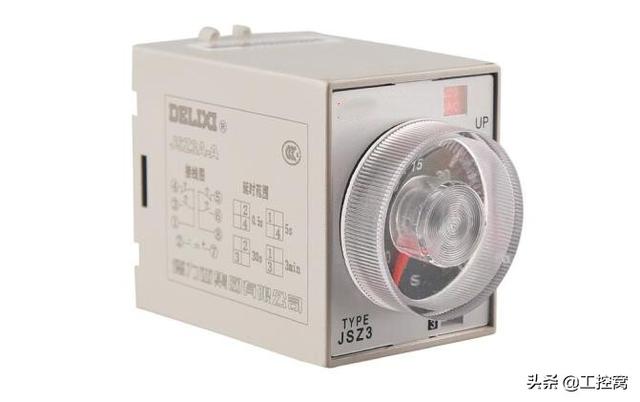

时间继电器
时间继电器分类
按照原理分：电磁式、空气阻尼式、电动式、电子式。
按照延时分：通电、断电延时。
1、电磁式时间继电器：铁心上有铜套（断电延时<5S)
2、空气阻尼式时间继电器：利用空气阻尼（通、断电延时）
3、电动式时间继电器：微型电动机一延时（很少用）。
4、电子式时间继电器：电子电路一延时（应用广泛）。
时间继电器
直流电磁式时间继电器
电磁式时间继电器一般只用于直流电路，且只能作直流断电延时动作。（断电延时5S）
它是利用阻尼的方法来延缓磁通变化的速度，以达到延时的目的的。
它是在直流电磁式继电器的铁心上附加一路线圈（也称阻尼筒）而制成的。
时间继电器
直流电磁式结构及工作原理
工作原理；当衔铁未吸合时，磁路气隙大，线圈电感小，通电后激磁电流很快建立，将衔铁吸合，继电器触点立即改变状态。
而当线圈断电时，铁心中的磁通将衰减，磁通的变化将在铜套中产生感应电动势，并产生感应电流，阻止磁通衰减。当磁通下降到一定程度时，衔铁才能释放，触头改变状态·因此继电器吸合时是瞬时动作，而释放时是延时的，故称为断电延时。

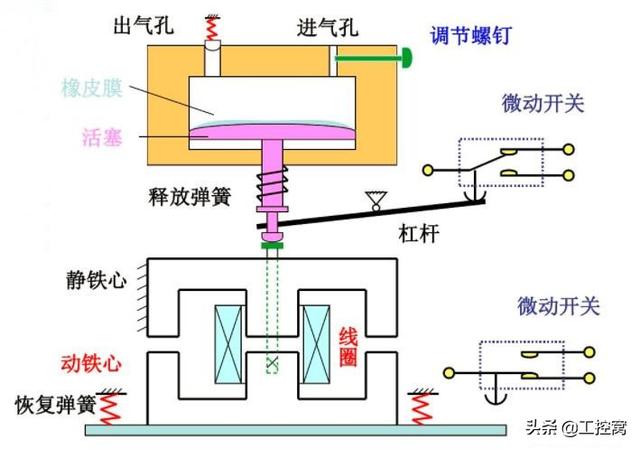

空气阻尼式时间继电器

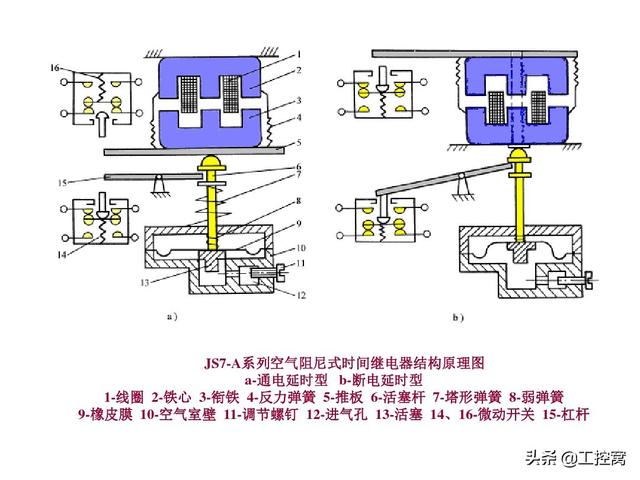

空气阻尼式时间继电器：利用空气阻尼的原理制成的，它由电磁系统、延时机构和触头系统三部分组成。
根据触头延时的特点有:通电延时型,断电延时型
时间继电器的触点动作
通电延时型——当吸引线圈通电后，其瞬动触点立即动作;其延时触点经过一定延时再动作。 当吸引线圈断电后，所有触点立即复位。
断电延时型——当吸引线圈通电后，所有触点立即动作。当吸引线圈断电后，其瞬动触点立即复位;其延时触点经过一定延时再复位。

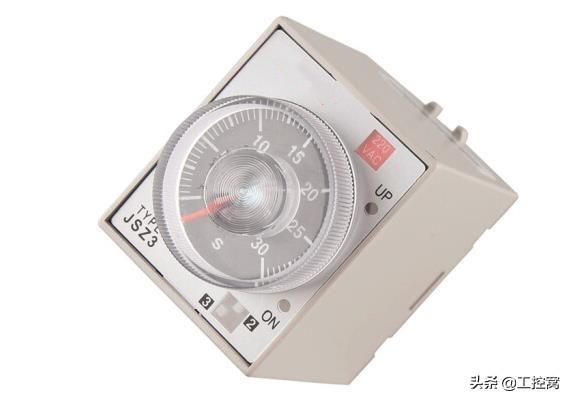

时间继电器调节时间的方法有按钮的也有旋转的，都是设置跳转时间的，在我们定好跳转时间以后，到时间时间继电器常开和常闭就会自动跳转，也就是常开变常闭，常闭变常开。

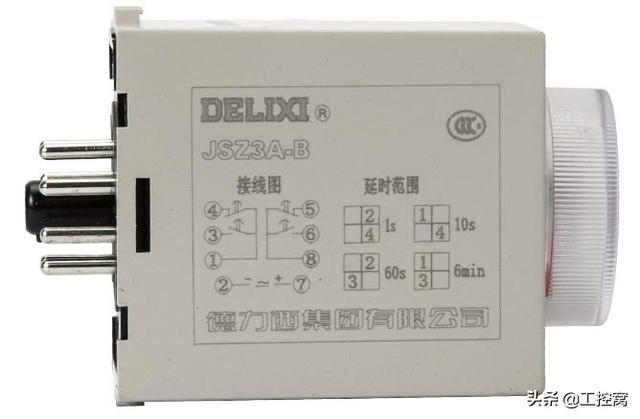

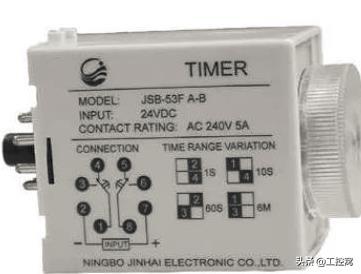

时间继电器侧面都有线路图，这是个24伏直流时间继电器，跟交流220伏交流时间继电器接线方法是一样的。在图中我们可以看到，2和7是时间继电器的工作电压电源，7是正极，2是负极，2和7要接24伏直流电压，然后1、3、4是是一组跳转触点，1和4是常闭触点，也就是延时以前一直是闭合的。
时间继电器
在我们设定的延时时间到达的时候，1和4就从常闭变为了常开，也就断开了，这时1和3就接通了，这样就完成了延时跳转。
下图是时间继电器控制星三角启动的线路图，这也算是时间继电器最常用的地方。
2、时间继电器的作用（时间继电器工作原理知识）
时间继电器的作用（时间继电器工作原理知识）
时间继电器是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。
一、继电器的分类
时间继电器可以按照工作原理和延时方式分为好几大类，我们着重分析常用的几类，根据工作原理可以分为，空气阻尼式时间继电器、电动式时间继电器、电磁式时间继电器、电子式时间继电器等。
常用的有两种，因为价格低廉、原理清晰、控制要求不高，我们一般选择空气阻尼式时间继电器、电磁式时间继电器。
根据延时方式我们分为通电延时型、断电延时型，工作原理和含义顾名思义。
二、工作原理

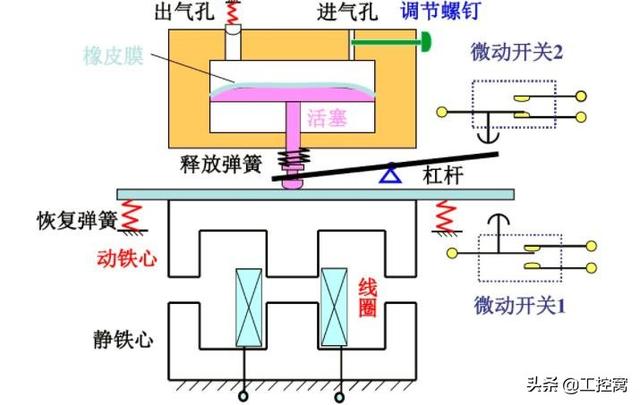

空气阻尼是时间继电器：主要的延时原理是利用气囊式阻尼器，线圈得电以后，释放或者吸合阻尼器，空气通过微小孔缓慢进入，到达时间以后，实现接通断开作用；
电磁式时间继电器：主要原理是接通或者断电以后，磁通缓慢衰减的原理让衔铁释放让线路得到延时的作用。
三、各个引脚的含义

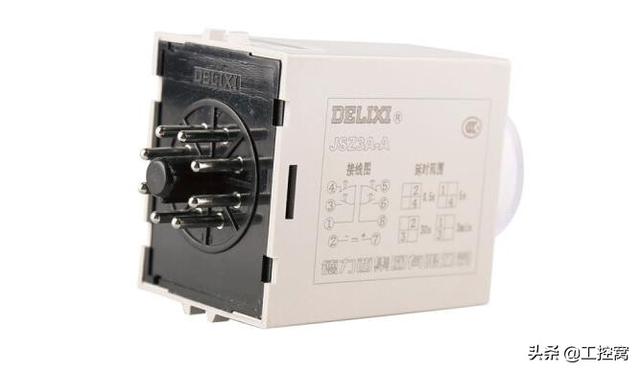

我们以这款通电延时型时间继电器为例：
1-2脚为电源线圈，这两个脚是需要连接电压的，根据自己选用的电压值正确连接，常用的为220Ｖ，２４Ｖ；
1-3脚为通电延时闭合触点，接通电源，给了信号之后线圈得电，等到设置时间到达以后，触点闭合；
1-4脚为通电延时断开触点，接通电源，给了信号之后线圈得电，等到设置时间到达以后，触点断开；
5-8脚为通电延时闭合触点，接通电源，给了信号之后线圈得电，等到设置时间到达以后，触点闭合；
6-8脚为通电延时断开触点，接通电源，给了信号之后线圈得电，等到设置时间到达以后，触点断开；
四、接线以及控制原理
各个引脚的含义我们已经搞清楚了，下面就可以根据控制原因进行接线，我们以下图为例，在电路中加入KT通电延时时间继电器，当按下启动按钮ＳＢ２线圈KT1、KM1得电交流接触器KM1吸合，电动机M1转动，延时闭合开关KT1到达时间吸合，KM2、KT2得电，交流接触器KM2得电吸合，电动机M2转动，延时断开开关KT2在到达时间以后断开，整个控制回路断开，所有电机停止转动；
这就是时间继电器在一条控制电路中起到的延时断开、延时闭合的作用。
下面分享几个经典时间继电器控制电路原理图：
星三角降压启动
延时启动、关闭控制
