cad虚线怎么画，cad制图虚线怎么画（CAD虚线不显示怎么办）

关于【cad虚线怎么画】:cad制图虚线怎么画（cad虚线怎么绘制），今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、CAD虚线不显示怎么办
• 2、cad虚线怎么画：cad制图虚线怎么画（cad虚线怎么绘制）
• 3、cad虚线怎么画
• 4、怎么在CAD中画虚线?
• 5、CAD制图怎么画虚线
• 6、cad虚线怎么画出来

1、CAD虚线不显示怎么办

当我们把线型调成为虚线的时候，但是实际看上去对象还是用实现绘制的样式，该怎样要虚线显示出来呢？

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

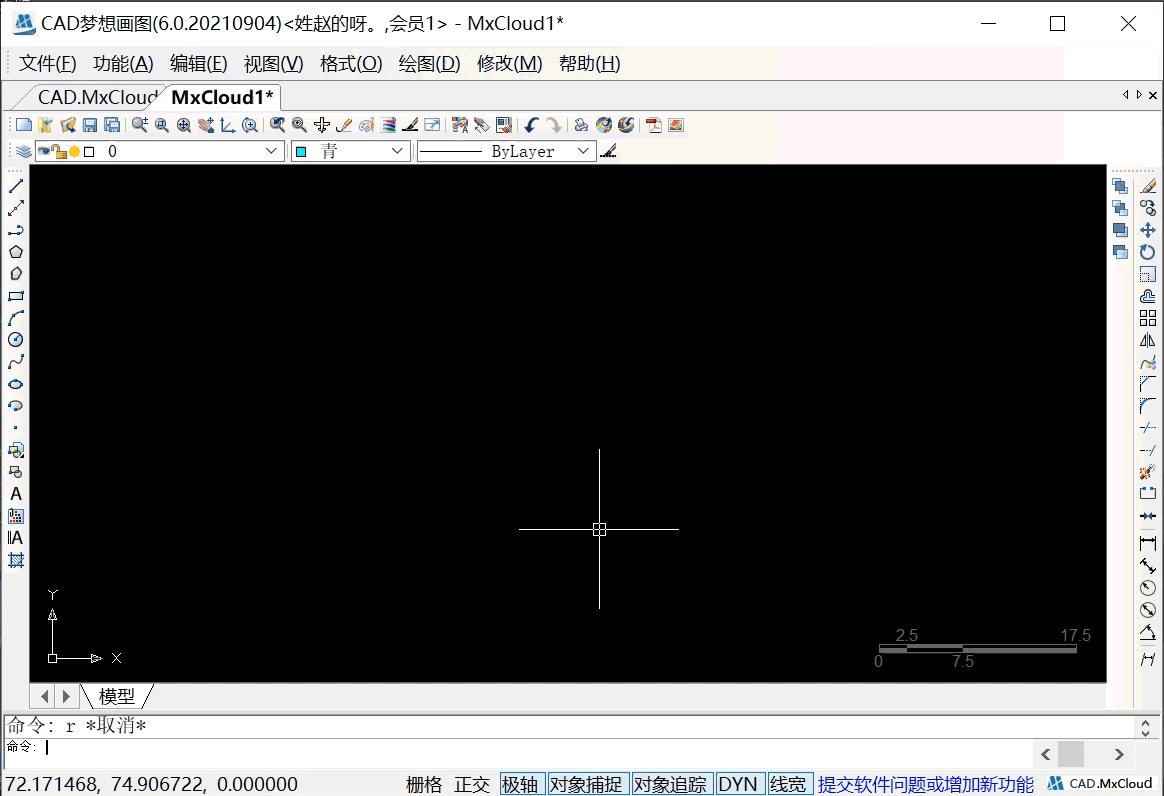

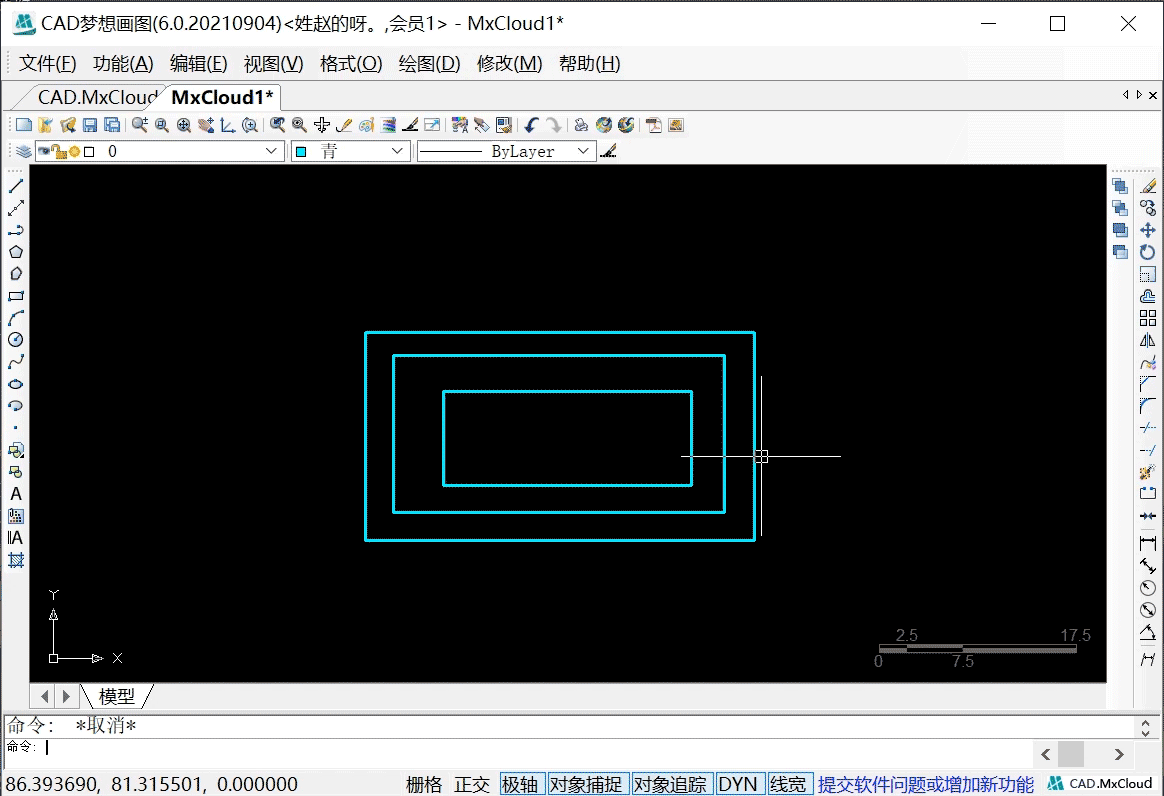

1.线绘制三个大小不一样的矩形方便绘图效果，如下图动画所示：

绘制矩形

2.接着我们选择最外面与最里面的矩形，把两个对象的线型修改为虚线线型，如下图动画所示：

修改线型

3.修改线型之后呢，看见实际上并没有什么变化，接着我们选择刚刚修改线型的两个矩形点击上方的对象特性图标，如下图动画所示：

对象特性

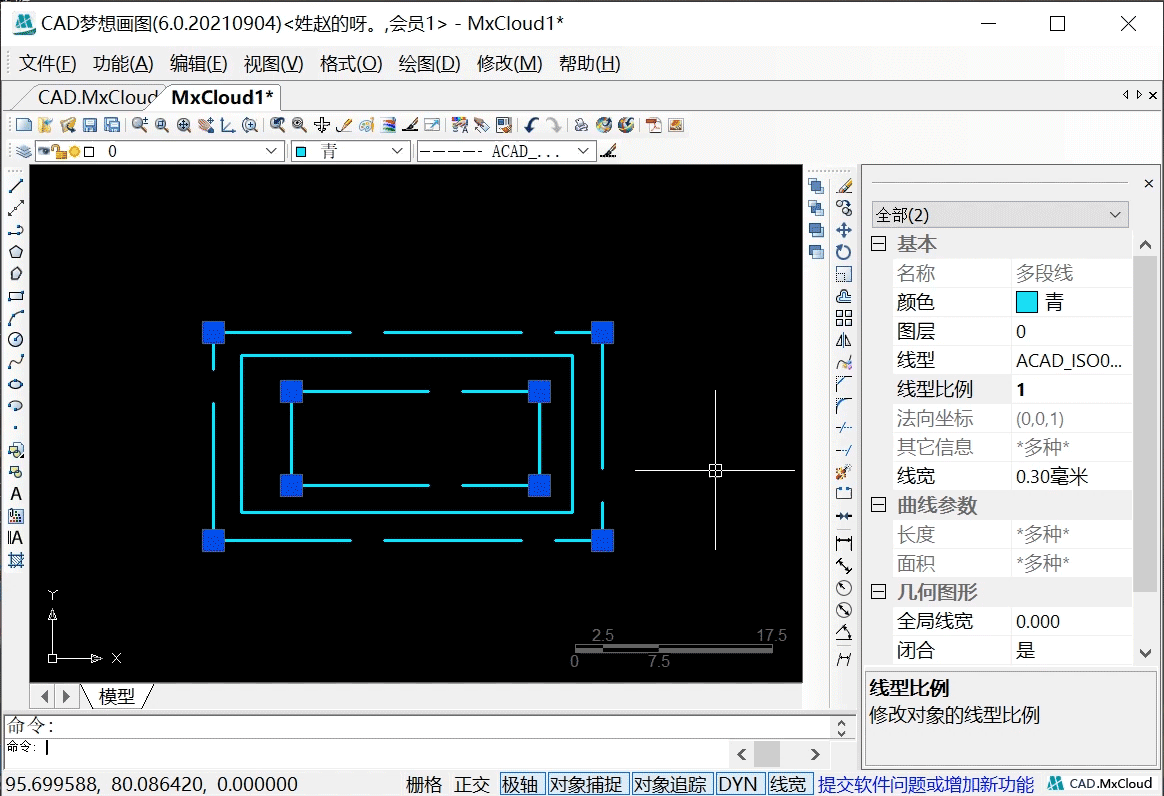

4.在弹出的对象特性框里面找到线型比例，把线型比例调整为1，虚线就显示出来了，如下图动图所示：

调整线型比例

6.由上面步骤可得知，线型比例数值大线段越长，填充数值小则线段越短。

二次调整线型比例

6.由上面步骤可得知，线型比例数值大线段越长，填充数值小则线段越短。

2、cad虚线怎么画：cad制图虚线怎么画（cad虚线怎么绘制）

　　一、新建一个虚线图层，设置好图层的线型、颜色、线宽 二、将虚线层设置为当前图层，执行直线命令，绘制一根线段，就会显示为虚线。
　　

3、cad虚线怎么画

　　在使用cad的时候有时候会需要画虚线，那么怎么操作，下面带大家一起看看。
　　1、首先在电脑中打开cad2010，点击图示图标，打开图层特性管理器。
　　2、按图示步骤点击“新建图层”并命令为“虚线”，然后点击“对勾”完成图层建立。
　　3。

4、怎么在CAD中画虚线?

　　CAD中画虚线步骤：1、画一条线段并选中，在特性工具栏中选择“虚线”。
　　2、按下快捷键“Ctrl+1”，调整线型比例。
　　3、新建一个图层，点击“Continuous”。
　　4、点击“其他”后会弹出一个对话框，然后再点击右上角有个“加载。

5、CAD制图怎么画虚线

　　我是一个CAD初学者，想请教各位，我用CAD画的图，在布局1和布局2里看的。步骤二：在绘图框里绘制虚线 1、我们点击“直线”图标，就可以在CAD绘制窗口里任意地绘制出一条虚线。
　　步骤三：虚线肉眼看着是实线 1.有时候会遇到这一问题：发现已经绘制好的虚线无法清楚显示，肉眼观察像是“实线”。
　　2。.

6、cad虚线怎么画出来

　　一、在AutoCAD中打开图层管理器，二、点击新建图层的按钮。
　　三、将图层名称修改为虚线层，点击continuous，点击加载。
　　四、点击选定DASHED，点击确定。
　　五、点击选定DASHED，点击确定。
　　关闭图层特性窗口。
　　六、选定虚线层。
　　七、绘制一。

本文关键词：cad绘图虚线怎么画，CAD画图怎么画虚线，cad制图如何绘制虚线，cad实线变虚线命令，cad画图中虚线怎么画。这就是关于《cad虚线怎么画，cad制图虚线怎么画（CAD虚线不显示怎么办）》的所有内容，希望对您能有所帮助！
