关于【网线水晶头接线顺序图】:网线水晶头接法顺序口诀，网线水晶头接法顺序图，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、教你如何制作网线水晶头 电脑网线水晶头接法图解教程
- 2、网线水晶头接线顺序图：网线水晶头接法顺序口诀，网线水晶头接法顺序图
- 3、网线水晶头接线的顺序问题
- 4、网线水晶头 怎么接 颜色顺序是什么?
- 5、网线水晶头接法顺序
- 6、网线水晶头接线顺序图
1、教你如何制作网线水晶头 电脑网线水晶头接法图解教程
网线想必大家非常熟悉，信息的飞速发展使得网线成为生活，学习，工作必不可少的一部分，网线水晶头的做法很简单，只要有专业的工具---一把网钳即可，不会制作网线水晶头的朋友不妨来看看，下面装机之家教你如何制作网线水晶头。
电脑网线水晶头接法图解教程：

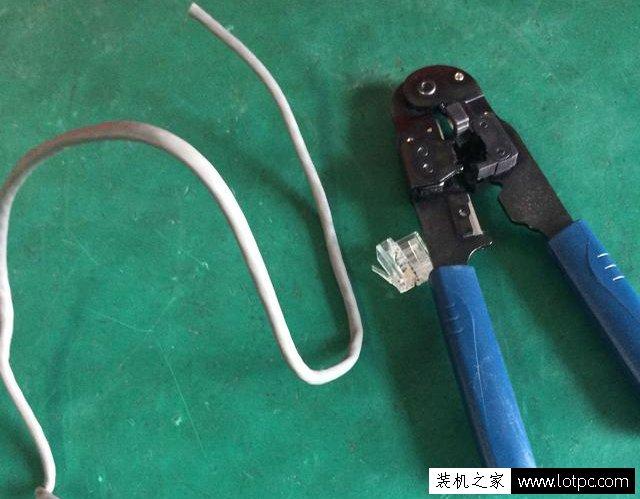

所需：水晶头、网钳、网线

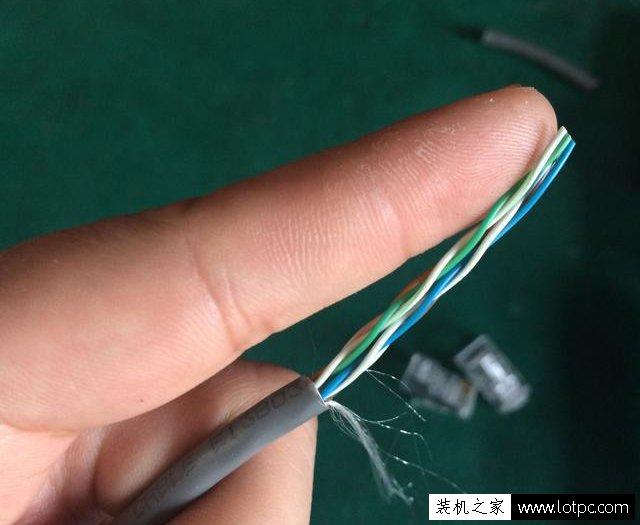

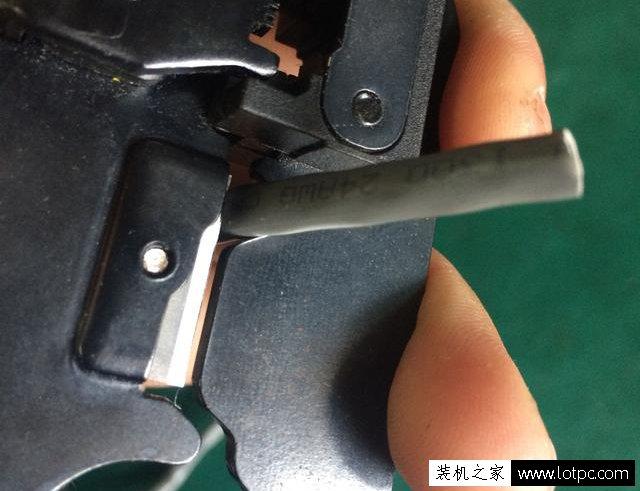

2.剥线，用网钳自带的刀口，注意用力要轻，否则很容易伤到线芯，剥线长度建议3厘米左右，长一点做线方便一些。

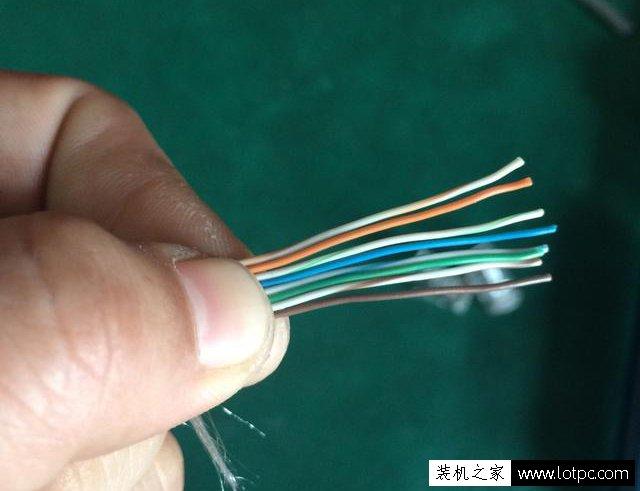

3.漏出线芯后，理线序（白橙-橙-白绿-蓝-白蓝-绿-白棕-棕）。切记线序别错了，线序别错了，线序别错了，错了线序网线不会通的。

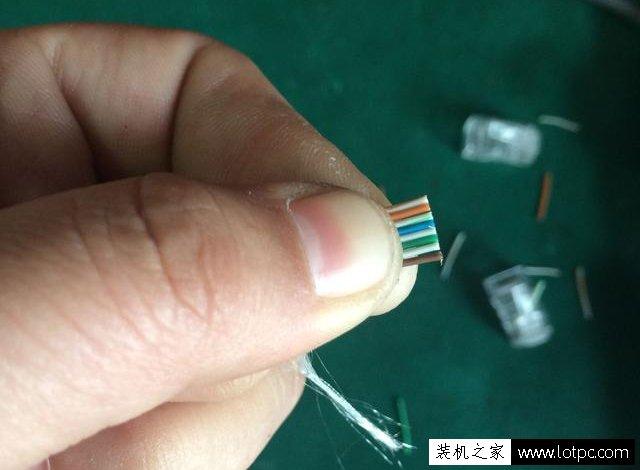

4，将线芯捋直，整齐排列后，用网钳刀口整齐的将多余线芯剪断（留1厘米左右）；

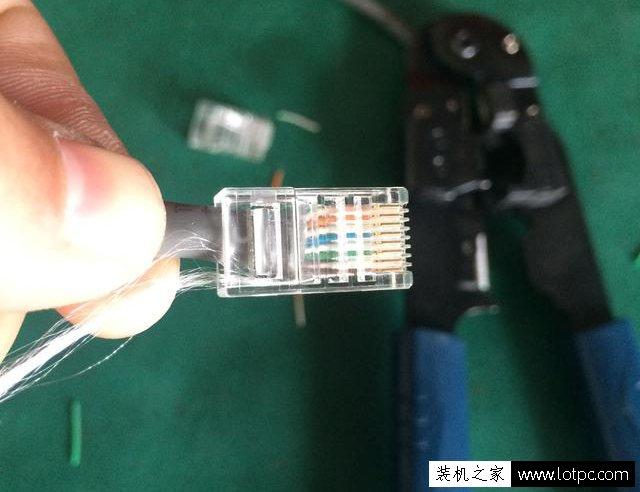

5.插入水晶头，水晶头带金属触针的一面朝上，注意要捏紧线芯，否则在插入的时候容易错位。要将线皮塞入水晶头一小节（网钳压紧后更结实牢靠，不容易断），如果线芯部分过长会导致线皮插入不进去，这时可以再将线芯剪短一些。

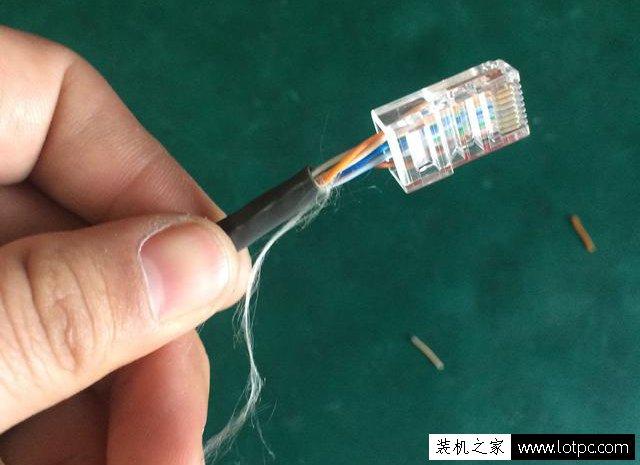

6.网钳压水晶头，这一步要适当用一些力。
7.另一头也是相同的做法。做完后最好用测线器测一测，如果没有测线器，那就直接插到电脑上试试吧。这样做出来的网线相对来说更牢靠一些，不容易断，就算用手使劲拽也不会轻易坏掉。
总的来说，做网线头其实并不难，有合适的工具，记住网线顺序（白橙-橙-白绿-蓝-白蓝-绿-白棕-棕），很简单就能做出来，熟练了之后就不用再求人了。
2、网线水晶头接线顺序图：网线水晶头接法顺序口诀，网线水晶头接法顺序图
网线水晶头接法顺序图片 网线有两种做法，一种是交叉线，一种是平行线
交叉线的做法是：一头568A标准，一头568B标准
平行线的做法是：两头同为568A标准或568B标准（常用）
568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
如果连接的双方地位不对等的，则用平行线，例如电脑连接到路由器或交换机
如果连接的两台设备是对等的，则用交叉线，例如电脑连接到电脑
其实你2头都接一样就行了，因为一般网线真正有用到的只有1.2.3.6 其他就算没接通一样都是可以用的。
3、网线水晶头接线的顺序问题
水晶头接线颜色有两种：
1.平行线的做法是：两头同为568A标准或568B标准。（常用）
2.交叉线的做法是：一头568A标准，一头568B标准。
568A标准顺序：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
568B标准顺序：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
如果连接的双方地位不对等的，则用平行线，例如电脑连接到路由器或交换机。
如果连接的两台设备是对等的，则用交叉线，例如电脑连接到电脑。
扩展资料
网线质量鉴别
三类线的标识是“CAT3”，带宽10M，适用于十兆网基本已淘汰；五类线的标识是“CAT5”，带宽100M ，适用于百兆以下的网；超五类线的标识是“CAT5E”，带宽155M，是主流产品；六类线的标识是“ CAT6”，带宽250M，用于架设千兆网
除了假线外，市面上有很多用三类线冒充五类线、超五类线的情况。下面是网线的鉴别方法：
三类线里的线是二对四根，五类线里的线是四对八根。
真线的外胶皮不易燃烧，而假线的外胶皮大部分是易燃的。
假线在较高温下（40℃以上）外胶皮会变软，真的不会。
真线内部的铜芯用料较纯，比较软、有韧性而且不易被拉断。
网线的扭绕方向是逆时针扭绕而不是顺时针绕的。顺时针绕会对速度和传输距离有影响。
网线里的线在对绕时圈数是不一样的，因为圈数一样的话两对线之间的传输信号会互相干扰，使传输距离变短。
屏蔽双绞线的导线与胶皮间有一层金属网和绝缘材料，水晶头外面也被金属所包裹。
有条件的话可以找100米的双绞线利用Windows中的“网络监视器”或“资源监视器”实地测试一下，5类线能达到100Mbps，3类线只有10Mbps。
网线标准长度1000英尺/箱（大约相当于305米）
使用磁铁可以鉴别铁芯线，如果网线用磁铁可以吸引（哪怕是轻微的吸引），那说明是铁芯线，铁芯线因为电阻大，严重影响传输效率和传输距离，不推荐购买。优质的网线一般都是使用铜作为线芯的。即使差一些的线，也应该使用铝作为线芯。
剥开少许网线，看一下线芯的粗细，线芯细了也会影响传输效率。所以应该选用相对而言线芯粗的。
参考资料：百度百科-网线
4、网线水晶头 怎么接 颜色顺序是什么?
网线有两种做法，一种是交叉线，一种是平行（直通）线
交叉线的做法是：一头采用568A标准，一头采用568B标准
平行（直通）线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行（直通）线的做法）
568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
扩展资料
1，网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
2，100M接法。这是一种最常用的网线制作规则。所谓100M接法，是指它能满足100M带宽的通讯速率，它的接法虽然也是一一对应，但每一脚的颜色是固定的。
3，具体是第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色。
5、网线水晶头接法顺序
网线水晶头接法顺序具体步骤如下：
工具：网线、水晶头、钳子。
1、首先将网线外皮裁掉，一般控制在3cm左右即可。
2、将网线解开并排序，顺序为白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色。
3、然后将网线整理，并用网线钳将其裁剪整齐。
4、使水晶头铜片面向自己，将网线穿过水晶头。
5、最后使用网线钳将水晶头压好即可。
6、网线水晶头接线顺序图
常规按568B接线，
接线顺序可以参看下图
本文关键词：网线水晶头排线图片，8线水晶头接头图片，网线水晶头的接线方法，水晶头接头图片，超五类网线水晶头接法。这就是关于《网线水晶头接线顺序图，网线水晶头接法顺序口诀（电脑网线水晶头接法图解教程）》的所有内容，希望对您能有所帮助！
