关于【力臂怎么画?】:力臂怎么画?，力臂的画法有几种，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、杠杆最小作用力以及力臂的画法
- 2、力臂怎么画?，力臂的画法有几种
1、杠杆最小作用力以及力臂的画法
在作图题里面，经常考杠杆的最小作用力及力臂的画法，遇到这种问题，很多同学不知道如何下手，其实这种问题解决起来并不麻烦。根据杠杆平衡条件，动力×动力臂＝阻力×阻力臂，即F1l1＝F2l2。这种问题阻力与阻力臂的乘积是一个确定的值，要想动力最小，只需要让动力臂最长。这时我们可以在杠杆上找一个离支点最远的点，该点与支点的连线就是那条最长的动力臂。力与力臂的位置关系就是数学上的垂直关系，最长动力臂找到了，最小动力自然就能做出来了。至于力臂就更简单了，说白了就是数学上点到线的距离，这个点就是支点，线就是力的作用线。过支点做一条垂直于力的作用线，这条垂线就是我们要找的力臂。
例:(2019凉山)如图，现使用最小的力F1使轻质杠杆在图示位置平衡，请画出F1及其对应的力臂l1以及F2的力臂。
答案：
答案解析：

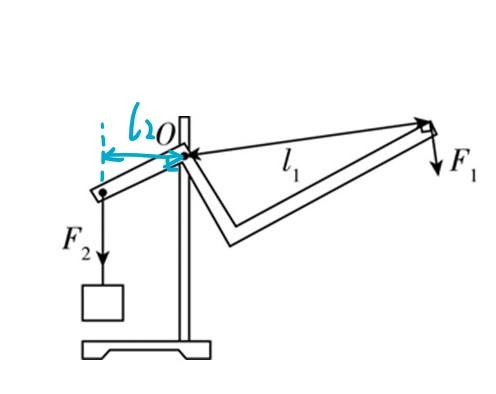

我们可以在杠杠上找到一点离支点最远，这个点在杠杆的最右端，将这点与支点连接起来，这就是最长动力臂l1，最小作用力F1与力臂l1垂直，F2让杠杆逆时针转动，F1自然就得让杠杆顺时针转动，我们判断F1方向向下。过支点做一条垂直于F2的垂线，这条垂线就是阻力臂l2，不过F2不够长，在这里，我们得先反向延长F2。
牛刀小试：
(2017)如图33所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加的最小动力F1，并画出阻力F2的阻力臂l2。
2、力臂怎么画?，力臂的画法有几种
许多初中生在学习杠杆时，感到力臂是最难画的，实际上那是你没有掌握正确的作图方法。下面我就来告诉大家如何正确画出杠杆的力臂，重点是掌握作图方法，杠杆的问题再变，画力臂的方法是不变的，只要掌握住力臂的画法，杠杆的力臂就能正确找出，杠杆问题就能迎刃而解。实际上，杠杆的力臂就是一条垂线段，就是数学上的点到直线的距离。
方法步骤
找点； 找到杠杆的支点（就是杠杆绕其转动的点）。
画线；
画出力（动力或阻力）所在的直线。实际上如果图当中画出了动力或阻力，那么力的直线就已经存在了，因为力的示意图就是一条线段，这条线段所在的直线就是力的直线。我们所要做的就是沿力的方向正向或反向延长，做出力的直线，记住，力的延长线一定要画成虚线。
从点到线做垂线段；
从支点到力的作用线做垂线段，该段距离就是力臂。
用大括号把该段距离标出来；
写出力臂的符号。
如果经验对你有用，记得分享哟！谢谢！！！
01 方法步骤找点； 找到杠杆的支点（就是杠杆绕其转动的点）。画线；画出力（动力或阻力）所在的直线。实际上如果图当中画出了动力或阻力，那么力的直线就已经存在了，因为力的示意图就是一条线段，这条线段所在的直线就是力的直线。我们所要做的就是沿力的方向正向或反向延长，做出力的直线，记住，力的延长线一定要画成虚线。从点到线做垂线段；从支点到力的作用线做垂线段，该段距离就是力臂。用大括号把该段距离标出来；写出力臂的符号。如果经验对你有用，记得分享哟！谢谢！！！
本文关键词：动力臂和阻力臂怎么画，滑轮力臂怎么画，滑轮的动力臂和阻力臂怎么画，重力的力臂怎么画，剪刀的动力臂和阻力臂怎么画。这就是关于《力臂怎么画，力臂的画法有几种（杠杆最小作用力以及力臂的画法）》的所有内容，希望对您能有所帮助！
