1、gpib接口协议：gpib接口是什么意思（全面了解gpib接口及应用）
什么是GPIB线？
GPIB线由12对铜芯双绞线组成，并采用24针并口公头 / 母头连接器。
如何使用GPIB线？
GPIB线在使用时，连接器彼此间通过“背 驮”方式组成总线或星形结构，之后将测 试和测量设备连至PC或者其它设备。
GPIB线有哪些使用场合？
GPIB线通常用于测试和测量应用，以及数 据采集（DAQ）领域。
IEEE-488总线相关名词解释
适配器：用于连接两个不同类型连接器的 设 备。
美国线规（AWG）：起始于美国，用于区分有色 金属导线直径的一组标准。典型数据线的线规为 24 AWG、26 AWG、28 AWG。AWG前的数字越大， 所对应的直径越小，导线越细。
后壳（外壳）：一种通常用来包裹连接器的机械 支撑件，作用于保护导体。制作工艺可采用装配 式，也可经注塑成型。
总线：亦称为“菊花链模式”，属于一种网络拓 扑结构，其中每个节点彼此间呈线性连接，也因 此使得该模式有一个明显缺陷，即总线中的任一 断点均会导致整个网络瘫痪。
线缆：一组绝缘导线或导体，外层包裹挤塑成型 的护套。许多类型的线缆在导线和护套间配置有 屏蔽层。
线缆组件：端接了一个或多个连接器的线缆。
导体：金属制（多为铜材）通路，导电。用于描述数据线时，“导线” （ wi r e ）和“导体 ”（conductor）同义。
连接器：一种机电连接设备，带有可插拔的电器 接口。
触点：连接器中的具体接触点部分。触点可为公 头（插针），也可为母头（插座）。
耦合器：用于连接两个相同类型连接器的 设 备。
串音：指相邻导体间的电磁场所产生的耦合效 应。只需将导线制成双绞线形式，或将导线分开（屏蔽），串音干扰便可控。
电磁干扰（EMI）：电子设备中所产生的不需要 的电磁或电能，对设备有害。
GPIB：通用接口总线（General Purpose Interface Bus），是IEEE-488的俗称。
HPIB：惠普接口总线（Hewlett Packard Interface Bus），是IEEE-488的俗称。
IEEE-488：电气和电子工程师协会（Institute of Electrical and Electronics Engineers）接口标准第488 号。
注塑成型：将熔化聚合物注入模具的工序。连接 器后壳通常采用注塑成型工艺。
绝缘体：具有极高电阻的材质，用于保护导体，通常在导线完成拉丝工艺后，将绝缘材质通过挤 压均匀覆盖在导线外层。
绝缘位移触点（IDC）：一种端接导线的方法， 无需将线缆拆分为裸线形式。
插座：即母头连接器——通常为配置在设备上 的端口。
插头：即各种类型的公头连接器。
屏蔽：线缆中用来覆盖绝缘导线的一层导电箔 或编织物。屏蔽层起到接地效果，抵御外部电 磁干扰（EMI），并同时控制内部电磁辐射。
网尾：用于保护导线和连接处，使其能承受弯折 及拖拽应力。
双绞线：指在单位长度内，两根绝缘导线按一定 绞合次数进行缠绕。通常用于要求严控额定阻抗 和串音的平衡电路。
导线：由导电材质制成（多为铜材），经拉丝工 艺达到标准直径，并均匀覆盖绝缘材质。“裸 线”则指无绝缘层的导线。
2、让你搞懂PLC串口通讯和通讯接口，这东西估计没几个能说清楚~
电力作业人员在使用PLC的时候会接触到很多的通讯协议以及通讯接口，最基本的PLC串口通讯和基本的通讯接口你都了解吗？

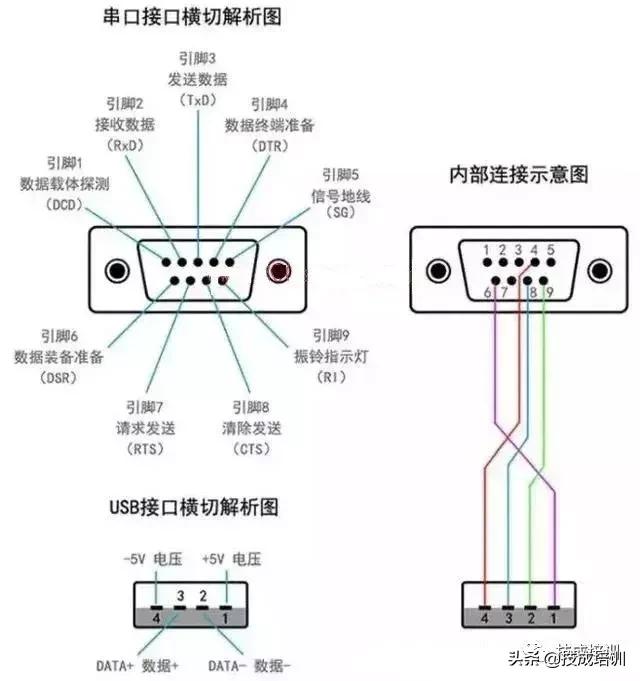

1，什么是串口通讯？
串口是计算机上一种非常通用设备通信的协议（不要与通用串行总线Universal Serial Bus或者USB混淆）。大多数计算机包含两个基于RS232的串口。
串口同时也是仪器仪表设备通用的通信协议；很多GPIB兼容的设备也带有RS- 232口。同时，串口通信协议也可以用于获取远程采集设备的数据。
2，串口通讯的使用
串口通讯使用3根线完成：（1）地线，（2）发送，（3）接收。由于串口通信是异步的，端口能够在一根线上发送数据同时在另一根线上接收数据。其他线用于握手，但是不是必须的。
串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。对于两个进行通行的端口，这些参数必须匹配：
a，波特率：这是一个衡量通信速度的参数。它表示每秒钟传送的bit的个数。例如300波特表示每秒钟发送300个bit。当我们提到时钟周期时，我们就是指波特率例如如果协议需要4800波特率，那么时钟是4800Hz。
这意味着串口通信在数据线上的采样率为4800Hz。通常电话线的波特率为14400，28800和36600。波特率可以远远大于这些值，但是波特率和距离成反比。高波特率常常用于放置的很近的仪器间的通讯。
b，数据位：这是衡量通信中实际数据位的参数。当计算机发送一个信息包，实际的数据不会是8位的，标准的值是5、7和8位。如何设置取决于你想传送的信息。
比如，标准的ASCII码是0～127（7位）。扩展的ASCII码是0～255（8位）。如果数据使用简单的文本（标准ASCII码），那么每个数据包使用7位数据。每个包是指一个字节，包括开始/停止位，数据位和奇偶校验位。由于实际数据位取决于通信协议的选取，术语“包”指任何通信的情况。
c，停止位：用于表示单个包的最后一位。典型的值为1，1.5和2位。由于数据是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。
因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。适用于停止位的位数越多，不同时钟同步的容忍程度越大，但是数据传输率同时也越慢。

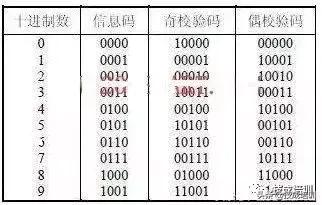

d，奇偶校验位：在串口通信中一种简单的检错方式。有四种检错方式：偶、奇、高和低。当然没有校验位也是可以的。对于偶和奇校验的情况，串口会设置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。
例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。如果是奇校验，校验位位1，这样就有3个逻辑高位。高位和低位不真正的检查数据，简单置位逻辑高或者逻辑低校验。这样使得接收设备能够知道一个位的状态，有机会判断是否有噪声干扰了通信或传输和接受的数据不同步。
3，常用PLC基本接口

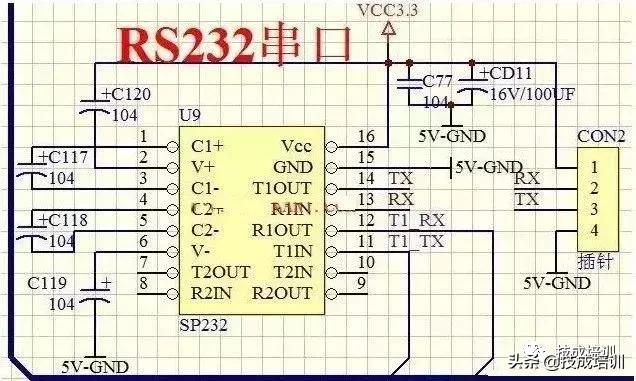

a，什么是RS-232？
RS-232 （ANSI/EIA-232标准）是IBM-PC及其兼容机上的串行连接标准。可用于许多用途，比如连接鼠标、打印机或者Modem，同时也可以接工业仪器仪表。用于驱动和连线的改进，实际应用中RS-232的传输长度或者速度常常超过标准的值。
RS-232只限于PC串口和设备间点对点的通信。RS- 232串口通信最远距离是50英尺。

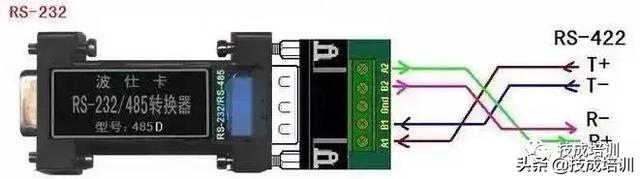

b，什么是RS-422？
RS -422（EIA RS-422-A Standard）是Apple的Macintosh计算机的串口连接标准。
RS-422使用差分信号，RS-232使用非平衡参考地的信号。差分传输使用两根线发送和接收信号，对比RS-232，它能更好的抗噪声和有更远的传输距离。在工业环境中更好的抗噪性和更远的传输距离是一个很大的优点。

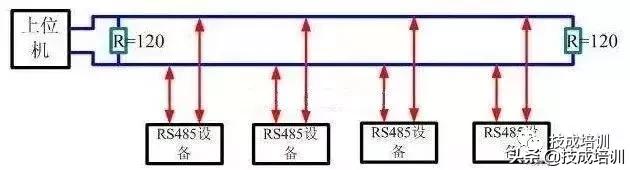

c，什么是RS-485？
RS -485（EIA-485标准）是RS-422的改进，因为它增加了设备的个数，从10个增加到32个，同时定义了在最大设备个数情况下的电气特性，以保证足够的信号电压。
有了多个设备的能力，你可以使用一个单个RS-422口建立设备网络。出色抗噪和多设备能力，在工业应用中建立连向PC机的分布式设备网络、其他数据收集控制器、HMI或者其他操作时，串行连接会选择RS-485。
RS-485是RS-422的超集，因此所有的RS-422设备可以被RS-485控制。RS-485可以用超过4000英尺的线进行串行通行。
