1、详解制图规范：材质图例、尺寸标注和文字标注的设置说明

您与大家共同学习交流

第20天

下面请看本期开讲内容

↓↓

本堂课知识点讲解导路：

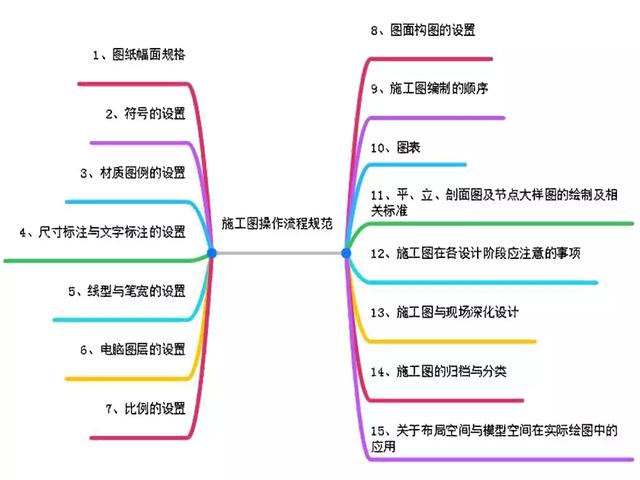

标准化的施工图操作流程规范

1、图纸幅面规格（本期内容）

• 图纸幅面
• 标题栏与会签栏
• 图签与布局空间画法

2、符号的设置

• 详图索引符号
• 节点剖切索引符号
• 引出线
• 立面索引指向符号
• 修订云符号
• 修订云符号
• 标高标注符号
• 剖断省略线符号
• 放线定位点符号
• 中心线
• 绝对对称符号
• 轴线号符号
• 灯具索引
• 家具索引
• 艺术品陈设索引
• 图纸名称
• 指北针

3、材质图例的设置（本期内容）

4、尺寸标注与文字标注的设置（本期内容）

5、线型与笔宽的设置

6、电脑图层的设置

• 0- 000图签
• 0- 001轴线
• 0- 110墙
• 0- 120门
• 0- 130窗
• 0- 140标注
• 0- 150吊顶
• 0- 160地面
• 0- 170家具
• 0- 180立面
• 0- 190机电
• 0- DEFPOINTS 系统默认非打印层

7、比例的设置

8、图面构图的设置

9、施工图编制的顺序

• 封面
• 目录
• 文字说明
• 图表
• 平面图
• 立面图
• 节点大样详图
• 配套专业图纸

10、图表

• 图纸目录表
• 材料表
• 门窗表
• 洁具表
• 家具表
• 机电图例表
• 灯具表
• 艺术品陈设表

11、平、立、剖面图及节点大样图的绘制及相关标准

• 平面图的概念及作用
• 室内平面图的命名
• 平面图绘制过程中应注意的问题
• 立面图的概念及作用
• 立面图的命名
• 立面图在绘制过程中应注意的问题
• 剖立面图的概念及作用
• 剖立面图在绘制过程中应注意的问题
• 节点大样详图的绘制
• 节点大样详图在绘制过程中应注意的问题

12、施工图在各设计阶段应注意的事项

• 项目的前期资料收集与现场勘测
• 效果图方案设计
• 施工图扩初设计
• 施工图深化设计
• 设计现场监理与施工图现场深化调整
• 竣工图的绘制
• 设计项目资料内部管理

13、施工图与现场深化设计

14、施工图的归档与分类

15、关于布局空间与模型空间在实际绘图中的应用

说明：关于“标准化的施工图操作流程规范”的知识点分章节依次图文讲解，共15个章节，有的章节内容较多，独立开篇讲解，有的章节内容较少，将合并章节讲解，注意课堂讲解导路的字幕指引，黑色粗体为本期讲解内容，灰色体则为下期的讲解内容，并可点击上期字幕链接回顾，以便衔接知识点内容阅读使用，敬请期待。

【施工图操作流程规范】

一、材质图例的设置

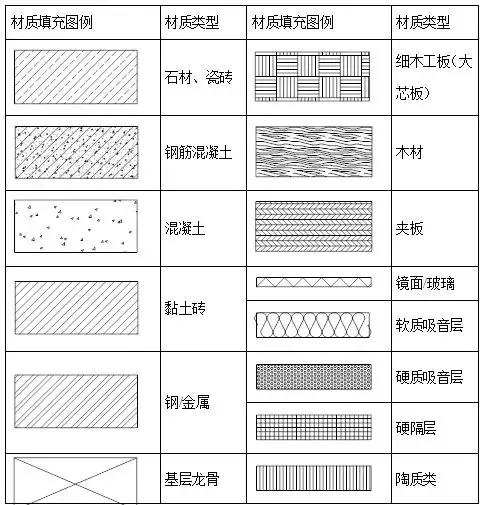

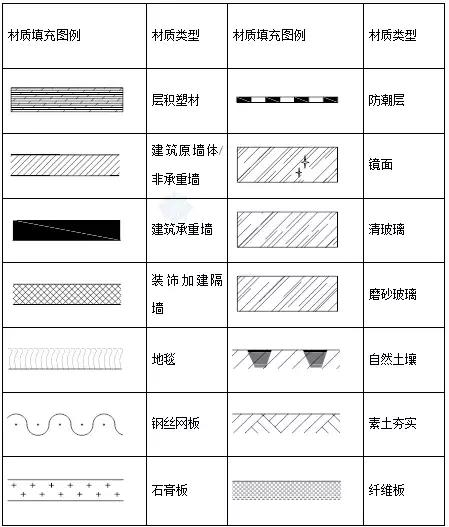

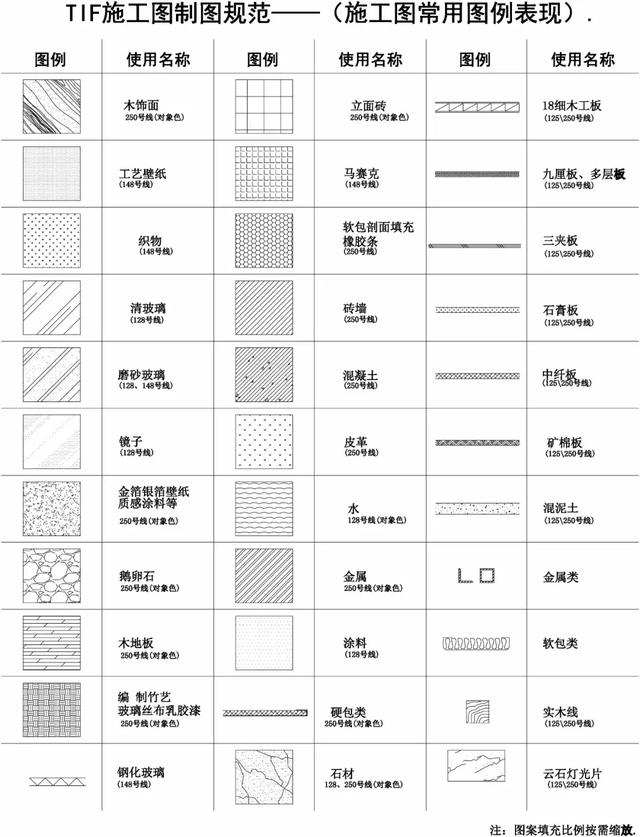

材质图例是应用在图形剖面或表面的填充内容，以下是一些较常见的材质填充内容，可直接调用。用AUTOCAD的hatch（H）命令可对填充内容、填充比例依图面内容进行调整。

二、尺寸标注与文字标注的设置

4.1.1尺寸标注的设置：

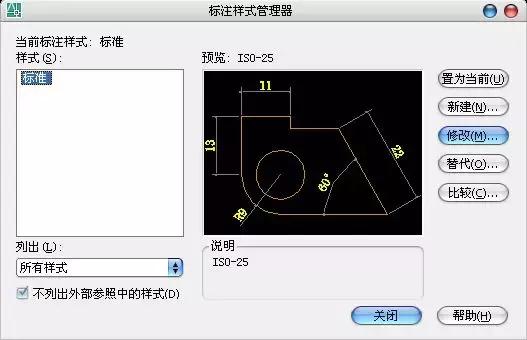

①、Autocad→标注设置→修改

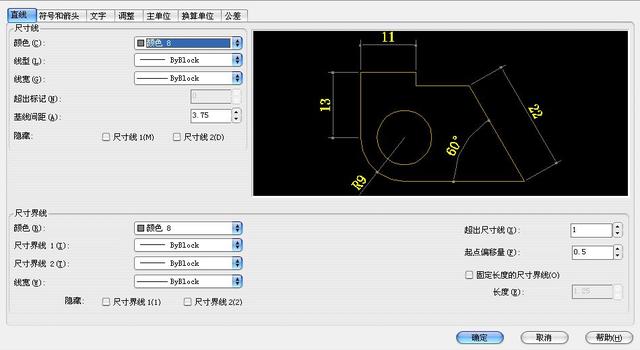

②、设置尺寸线，尺寸界线

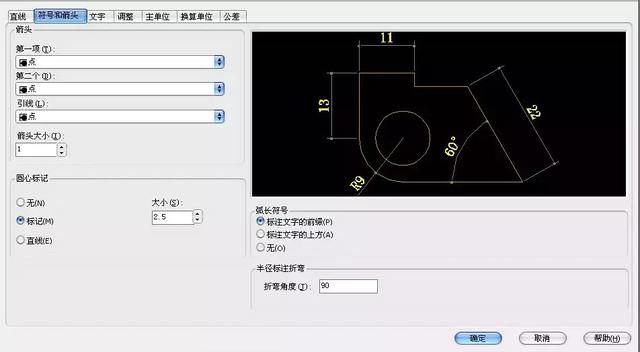

③、设置符号和箭头

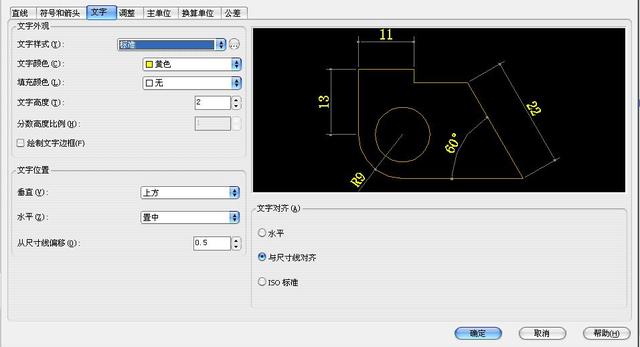

④、设置文字

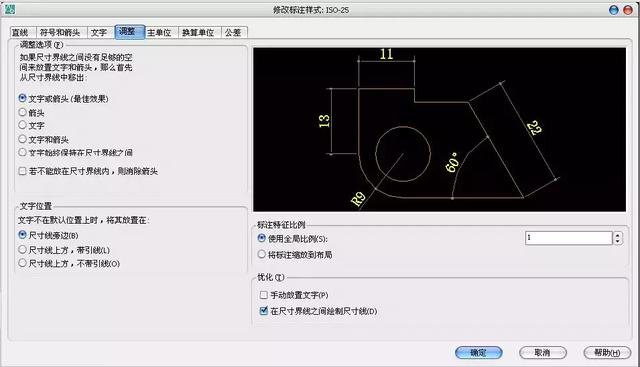

⑤、设置调整选项

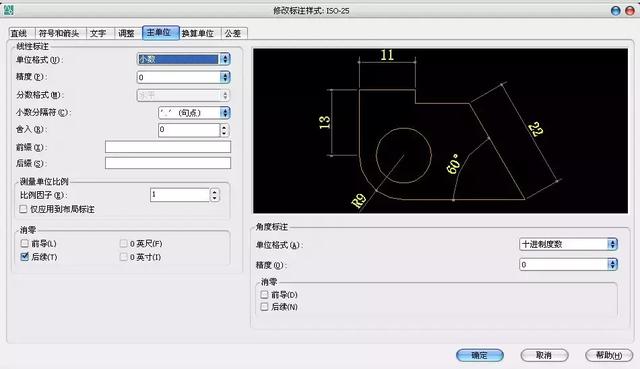

⑥、设置主单位

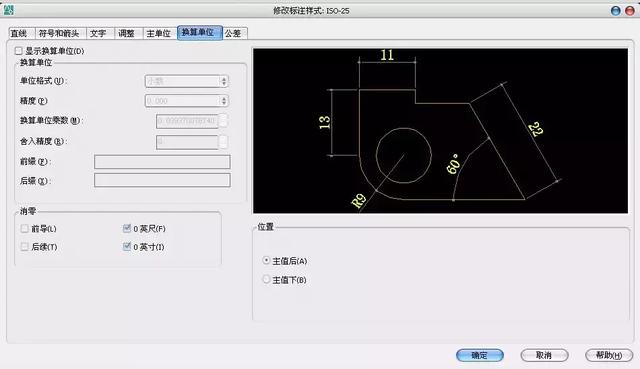

⑦、设置换算单位

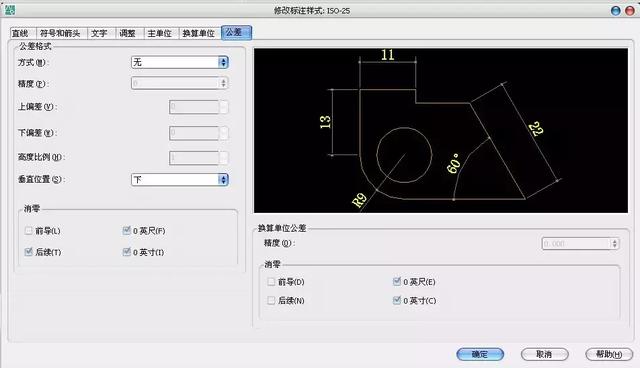

⑧、设置公差

4.1.2尺寸标注的原则：

①、水平垂直原则，对齐原则

②、标准的层次及标注的内容与图面关系

③、标注的深度，随着设计深度及比例的调整

④、标注的其他形式，角度、网格

⑤、布局空间内标注的特点（布局空间内标注均为1：1字高，不可移动模型空间的内容，否则布局空间的内容将与模型空间内容错位）

4.1.3文字标注：文字高度形式参见本书第二章符号的设置，文字标注时应尽量在尺寸界线内尽量不要与尺寸界线交叉，标注内容应尽量详尽。

图样中的汉字应采用简化汉字，字体为windows系统自带的宋体字，常用字高为1.8mm、2.0mm、2.5mm、3.5mm、4mm、5mm、7mm、10mm、14mm、20mm等（如需增加字高，其高度应按 √2 的比值递增）

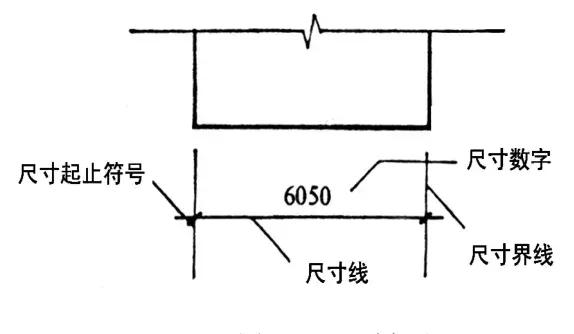

4.1.4尺寸线和尺寸界线：均为细实线，起止符号为中粗线；起止符号与尺寸界线成顺时针 45°角；尺寸数字一般应标注在尺寸线的上方；水平尺寸线上的数字，字头要朝上；垂直尺寸线上的数字，字头要朝左。有些时候，尺寸界限比较密，为使图线和尺寸清晰可辩，可以按图 4—5 所示的方法注尺寸。

图4-尺寸标注

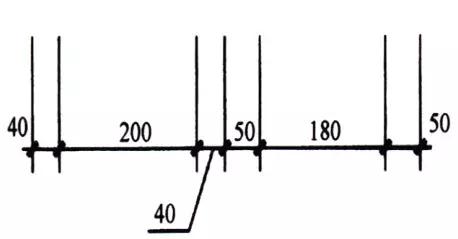

图5-尺寸线较密时的尺寸标注

随着图样的不同，尺寸的标注也有不同，如半径、直径、角度、弧长等的标注另有表示法。如图 6 所示：

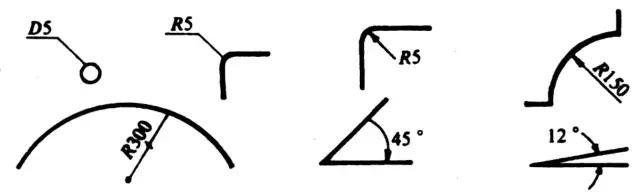

图6-圆弧及角长的表示法

曲线图形的尺寸线，可用尺寸网格表示。如图 7 所示。

图7

当水平线不是水平线位置时，尺寸数字应尽量避免在下图有倾斜范围内注写。如图 8所示：

图8

在室内设计工作的过程中，施工图的绘制是表达设计者设计意图的重要手段之一，是设计者与各相关专业之间交流的标准化语言，是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节，是衡量一个设计团队的设计管理水平是否专业的一个重要标准。专业化、标准化的施工图操作流程规范不但可以帮助设计者深化设计内容，完善构思想法，同时面对大型公共设计项目及大量的设计定单行之有效的施工图规范与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。

今天的装修小知识就到这里啦！各位有get到吗？感谢你们的分享与学习，我们下期再见！

—END—

↓↓

2、图纸标题栏尺寸,a2图纸标题栏尺寸

　　1、店标尺寸：文件格式GIF、JPG、JPEG、PNG文件大小80K以内，建议尺寸80PX * 80PX（PX是像素）

　　2、店铺公告尺寸：320*400

　　3、宝贝分类尺寸：宽度168px *高度不限

　　4、店铺介绍尺寸：600*450

　　5、计数器尺寸：137*94

　　6、论坛签名尺寸：468*60

　　7、旺旺名片/头像 大小：120*120px <=100k

　　8、宝贝图片大小：500*500px <=120k

　　9、店铺招牌尺寸：950*150

　　10、宝贝描述尺寸：750*高度不限

　　扩展资料：

　　1、个性推广区：普通店铺首页展示的宝贝，只能根据时间顺序等排序，卖家无法设置。旺铺的个性推广区功能相当天给店铺安置了3个超大柜台，柜台内展示的宝贝可以根据多种方式、数量、大小来个性地排序和设置；
　　

　　2、推荐宝贝区：普通店铺虽然可以在后台设置16个推荐宝贝，但是店铺首页依然只有6个显示。旺铺的推荐宝贝可以根据需要按照数量部分或全部显示到店铺首页，与个性推广区共同形成4大柜台，分别展示店里宝贝；
　　

　　3、自动推荐区：普通店铺每个宝贝详情描述底部都会有6个店主设置的推荐宝贝。而旺铺在这个6个推荐下面又多加了6个由店铺系统自动推荐的宝贝展示。

3、机械制图标题栏的尺寸是怎么样的？

　　机械制图的标题栏的标准尺寸是180X56mm。

　　机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。另外机械制图也是大多高等院校机械类及相关专业开设的一门基本必修课程之一。

　　标题栏在计算机软件中，位于窗口最顶部。显示当前应用程序名、文件名等，在许多窗口中，标题栏也包含程序图标、“最小化”、“最大化”、“还原”和“关闭”按钮以及“帮助”的按钮，可以简单地对窗口进行操作。

　　机械制图基本要求图纸幅面机械制图优先采用A类标准图纸：A类主要有：A0（1189mm×841mm）、A1（841mm×594mm）、A2（594mm×420mm）、A3（420mm×297mm）、A4（297mm×210mm）、A5（210mm×148mm）等11种规格。

　　必要时也允许选用所规定的加长幅面的B类和C类，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。图框格式在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。

4、机械制图的标题栏的标准尺寸是多少？

　　无论图纸多大，打印标题栏大小都应为180mm。GB/T 10609规定了技术图样中标题栏的基本要求、内容、尺寸与格式。

　　《技术制图标题栏》GB/T 10609.1-2008代替原国家标准GB/T 10609.1-1989，规定了技术制图中标题栏格式。标题栏格式见下：

　　为了便于装订和管理，师徒值大小统一一致，为符合微缩复制原件的要求，国标规定绘制技术图样时，应画在具有一定格式和幅面（A0、A1、A2、A3、A4）的图纸上，并优先选用基本幅画。在不同幅面画纸中，应保持标题栏格式、大小一致，即无论图纸多大，打印标题栏大小都应为180mm。

　　扩展资料

　　为了便于图样管理和交流，国家技术监督局发布《技术制图》《机械制图》国家标准，对制图做出了一系列统一规定。

　　国标对标题栏的基本要求、内容、尺寸与格式都作了明确的规定，规定标题栏一般由更改区、签字区、其他区、名称及代号区组成，也可按实际需要增加或减少。

　　其中更改区由更改标记、处数、分区、更改文件号、签名和年月日等组成，签字区一般由设计、审核、工艺、标准化、批准、签名和年月日组成，其他区一般由材料标记、阶段标记、重量、比例、共**张‘第**张组成。

　　参考资料来源：百度百科-标题栏

5、CAD标题栏尺寸

　　1、首先用电脑打开CAD，在命令栏中输入线性标注快捷键“DLI”回。

　　2、点选要标注尺寸的两端，就可以标注出指定距离线性尺寸，如下图所示。

　　3、接着在命令栏中，输入对齐标注的快捷键“DAL”回车，如下图所示。

　　4、点选要标注尺寸的两端，就可以标注出指定斜线的对齐尺寸，如下图所示。

　　5、也可以在CAD工具栏“标注”中，点选“线性”、“对齐”来进行尺寸标注，如下图所示。

　　6、在命令栏中输入快捷键“D”回车，在标注样式管理器中，点击“修改”，如下图所示。

　　7、可以修改标注样式，最后点击“确定”，如下图所示就完成了。

6、A1纸标题栏尺寸是多少？

　　A1纸标题栏尺寸长180mm，宽（7*8）=56mm。

　　标题栏的长边置于水平方向，与图纸的长边平行时，则构成X型图纸；标题栏的长边与图纸长边垂直时，则构成Y型图纸，此情况下，看图的方向和看标题栏的方向一致。标题栏的位置应位于图纸的右下角。

　　一般情况下，看图方向与标题栏中的文字方向一致。当两者不一致时，可采用方向符号标明看图方向。标题栏的格式和尺寸按GB 10609．1 1989的规定，主要内容有说明零件的名称、材料、数量、日期、图的编号、比例以及描绘zd、审核人员签字等。

　　扩展资料

　　零件图中的图形，只是用来表达零件的形状，而零件各部分的真实大小及相对位置，则靠标注尺寸来确定。 零件图上所标注的尺寸不但要满足设计要求，还应满足生产要求。零件图上的尺寸要标注的完整、清晰、符合国标规定等要求。

　　尺寸基准，度量尺寸的起点，称为尺寸基准。要把尺寸注得合理，就是要选择恰当的尺寸基准。在选择尺寸基准时，必须根据零件在机器中的作用、装配关系、以及零件的加工方法、测量方法等情况来确定。

　　尺寸基准有两种：

　　(1)、设计基准，根据零件的设计要求所选定的基准。

　　(2)、工艺基准，根据零件的加工、测量要求所选定的基准。

　　每个零件都有长、宽、高三个方向的尺寸，每个方向上都应有一个主要基准。标注尺寸时，既要考虑设计要求，又要考虑工艺要求。

　　合理标注尺寸的原则：

　　(1)、主要尺寸应从设计基准出发直接标注。

　　(2)、一般尺寸应从工艺基准出发标注。

　　(3)、不重要尺寸作为尺寸链的封闭环，不注尺寸。

　　(4)、毛坯面与加工面应分别标注。

　　参考资料来源：百度百科--CAD图框设置

　　参考资料来源：百度百科--零件图
