1、emi是什么意思：emc是什么意思(电机emc是什么意思)
概述:EMC和EMI背景
电磁干扰(EMI)是系统上电磁噪声的辐射或感应。像大多数电磁电路元件一样，DC电机也是一个常见的电磁干扰源。它们是潜在的噪声源，可以产生共模电流。EMI可能导致性能下降、数据损坏，或者如果足够强，它可能导致整个系统故障。电磁干扰或传导分别来自磁源和电源。在DC发动机的情况下，有辐射和传导发射。
电磁兼容性(EMC)是监控和减少有害电磁干扰的实践。根据系统的用途以及使用或销售该系统的国家，通常会有不同的EMC法规。EMC性能涉及整个系统或最终产品，所以通常是OEM(原始设备制造商)负责，而不是提供组件的人。以下方法用于降低电机的电磁干扰，以提高系统的电磁兼容性能。
EMI II代
电弧放电(有时称为电弧放电或电弧)是电流的一种特性，电流可以流过空气体或其他通常不导电的物质。你可能见过两根电线之间或者火车或电车的电轨上的电弧。这不同于电火花，因为电弧是连续的，尽管它们看起来很相似。
虽然电弧可以用于焊接和照明，但在某些情况下它可能是EMI的来源。在DC电机中，由于转子绕组中电流的周期性中断，电弧放电可能是常见的。这种非常高的频谱内容可以表示为叠加在其他信号上的宽带噪声，DC电机的结构为共模电流提供了路径。
辐射和传导发射的另一个来源可能来自驱动电路。理想情况下，典型的H桥电路应该为电机提供恒定的电流，但由于驱动电路中电流的快速频繁切换，电流具有快速的上升时间峰值。另一个重要的问题是，电机通常远离驱动器，这将在电机引线和设备框架之间产生相当大的环路面积。辐射电势是线圈面积的直接函数；环越大，EMI噪声越大。
如何降低电磁干扰
1.降低共模电流
为了抑制共模电流，可以在电机引线中放置共模滤波器，如下图所示。
2.减少辐射和传导噪声
最简单的解决方案是在电机端子之间放置一个陶瓷电容，尽可能靠近电机。这就是所谓的去耦电容，它可以通过去除一些高频噪声信号来降低EMI。这些去耦电容的常用值在100pF和100nF之间，具体取决于电机的大小。一些样本测试结果如下所示。
如果用PWM信号进行电机控制，选择电容时要考虑电容和电机电感的谐振频率，并且要远离PWM频率。10到100pF之间的值通常更合适。
更全面的解决方案包括两个附加电容器，每个电动机端子一个，连接在端子和电动机外壳之间。这将减少电弧噪音，尤其是碳刷电机。
3.BDL滤波器
我们可以使用几个电感、电容和电阻作为元件组合来实现许多更复杂的滤波器，但我们也可以使用BDL滤波器来实现更简单、更便宜、更有效的解决方案。
下图为27mm 12V DC电机在不同条件下的噪音。当加入BDL滤波器时，可以获得最低的噪声(图中的青色波形)。
4、底盘接地
如果电机外壳接地，可以看到EMC略有改善。外壳和内部元件接地有助于充当电机架构的屏蔽。它并不完美，因为EMI仍然通过塑料端盖泄漏；所以不能用它来代替基于元件的EMI抑制。
第四，总结
是EMC电子行业的重要领域，有着严格的规定。DC电机及其电路是电磁干扰的重要来源。因此，工程师必须采取适当的措施，尽可能地降低EMI，以提高EMC。
用新产品走在时代的前面！
欢迎咨询！
电话:0755-82908734
移动电话:13510869661
电子邮件:Kang@topleve.com
技巧
如果你喜欢这篇文章，请转发，喜欢，收藏。更多信息，请问我。
2、到底怎么区分EMI、EMS、EMC？一文教你搞定
EMI
攻击力
EMI(Electro Magnetic Interference)直译是“电磁干扰”，是指电子设备(干扰源)通过电磁波对其他电子设备产生干扰的现象。例如当我们看电视的时候，旁边有人使用电吹风或电剃须刀之类的家用电器，电视屏幕上会出现的雪花噪点；电饭锅煮不熟米饭；关闭了的空调会自行启动……这些都是常见的电磁干扰现象。
更为严重的是，如果电磁干扰信号妨碍了正在监视病情的医疗电子设备或正在飞行的飞机，则会造成不堪设想的后果。从这些例子来看，就好像是电子设备具有无形的“攻击力”，对其他电子设备的正常运行造成了扰乱和破坏。

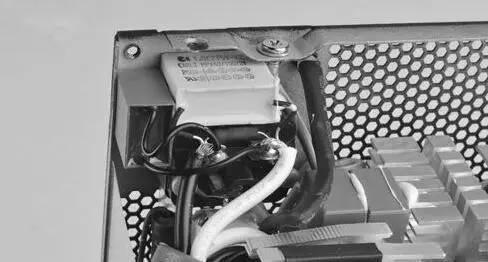

电源的一二级EMI滤波电路，是为降低电源的电磁传导干扰而设计的。
从“攻击”方式上看，EMI主要有两种类型：传导干扰和辐射干扰。电磁传导干扰是指干扰源通过导电介质(例如电线)把自身电网络上的信号耦合(干扰)到另一个电网络。
最常见的例子是我们电脑中的电源会对家里的用电网络产生影响，在电脑开机的同时家里的电灯可能会变暗，这在使用杂牌劣质电源的电脑上表现得更为明显。而在当今电源的内部结构中，一二级EMI滤波电路是必不可少的，这里的“EMI”针对的就是电磁传导干扰，以防止电源工作时对外界产生太大的影响。

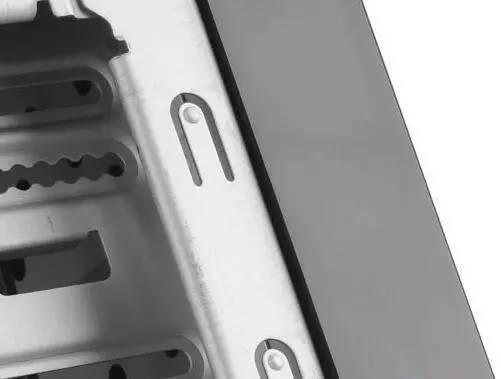

机箱上的EMI触点，是为降低屏蔽机箱内部的电磁辐射干扰而设计的。
电磁辐射干扰往往被我们简称为电磁辐射，它是指干扰源通过空间把自身电网络上的信号耦合(干扰)到另一个电网络，就像是武侠小说中的“隔空打物”。由于人体生命活动包含一系列的生物电活动，这些生物电对环境的电磁波非常敏感，因此过量的电磁辐射可以对人体造成影响和损害。人们常常担忧的“辐射”也就是指这部分电磁辐射干扰。应用机箱上的种种防辐射设计，例如EMI弹片、EMI触点，这里“EMI”针对的就是电磁辐射干扰，以减小机箱内电磁波传播到外部的量。
EMS防御力
有矛就有盾，有电磁干扰就有抗电磁干扰。下面请出我们的第二位主角EMS。EMS(Electro Magnetic Susceptibility)直译是“电磁敏感度”，是指由于电子设备受到外界的电磁能量，造成自身性能下降的容易程度。例如同样受到电吹风或电剃须刀的干扰，有些电视机的屏幕上出现了雪花噪点，有些电视机却安然无恙。这表明在受到电磁干扰“攻击”的情况下，前者的电磁敏感度较高，更易受伤，也就是“防御力”较低；而后者的电磁敏感度较低，不易受伤，即“防御力”较高。
电视画面雪花严重，受其它电子设备干扰是一大因素。
EMC
综合攻防能力
有了矛，也有了盾，最后就用它俩一起来武装我们的第三位主角EMC。
EMC测试中使用电磁兼容实验室，可进行电磁辐射干扰测试。
EMC(Electro Magnetic Compatibility)直译是“电磁兼容性”，是指电子设备所产生的电磁能量既不对其他电子设备产生干扰，也不受其他电子设备的电磁能量干扰的能力。因此，EMC包括EMI和EMS两个方面的要求：一方面要求电子设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值，即EMI；另一方面要求电子设备对所在环境中存在的电磁干扰具有一定程度的抗干扰能力，即EMS。
具体在对电子设备进行EMC测试时，相关标准规定了EMI的最大值，以及EMS的最小值，就犹如限制“攻击力”在较低水平、要求“防御力”在较高水平。这也很好理解，就像我们养一条看门狗，你不希望它主动跑出门去乱咬人，但你要求它在敌人来犯时要扛得住。
（3C认证包含EMC标准）
现在大家知道了，好的电子设备应该是一个“低攻高防”的角色，既对外界产生的干扰小，又能很好地抵抗来自外界的干扰。
那么如何选购这样的产品呢？其实国家法规已经为我们做好了准备。自1996年开始，欧共体就对其统一市场作出了规定：任何没有“CE”认证标记的电气和电子设备不得进入欧共体市场。我国政府也已作出规定，自2003年8月1日起，任何没有“CCC”(即3C)认证标志的电气和电子设备不得进入中国市场。而CE认证和3C认证均包含了对EMC的要求。因此，大家在购买电子产品时，只要看它的外壳或包装上有没有“CE”和“CCC”标志，就可以知道它是否具有符合国家规定的低干扰(包括低辐射)、高抗干扰的特性。
部分内容来源于网络，版权归原作者所有。如涉及版权或对版权有所疑问，请第一时间与我们联系，感谢。
本文关键词：电路emc是什么意思，ems是什么意思，emi是什么意思，电磁兼容emc是什么意思，工程emc是什么意思。这就是关于《emi是什么意思，emc是什么意思（到底怎么区分EMI、EMS、EMC）》的所有内容，希望对您能有所帮助！
