关于【abb变频器工作原理】:abb变频器工作原理（abb面板改中文），今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、ABB变频器过电流的故障您会修吗
- 2、abb变频器工作原理（abb面板改中文）
1、ABB变频器过电流的故障您会修吗

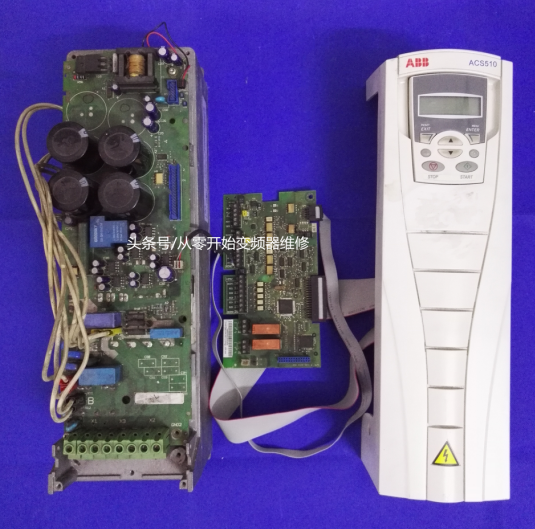

ABB内部展示图
ABB变频器过电流的故障维修的思路。在准备维修ABB变频器过电流的故障时，首先要先锁定引起故障的大致部位，在针对锁定部位采用一定的方法和手段对锁定部位进行详细的检查，从而可以达到迅速找出导致过电流故障的原因。问题是如何才能锁定引起过电流的大致部位，这是过电流故障维修的关键！小编认为想要准确的锁定引起过电流的大致部位，就必须要对变频器的结构组成和工作原理有所了解，如果你连变频器由哪几部分组成都不知道，变频器各组成部分的工作原理您也不清楚，那么您就很难去锁定引起过电流的大致部位，因为锁定一个引发故障的部位不是信口雌黄随便划定的，随便划定的故障部位没有任何意义，它只能让您在维修多走弯路！所以对变频器的结构组成和工作原理有所了解是至关重要、不能忽视的！

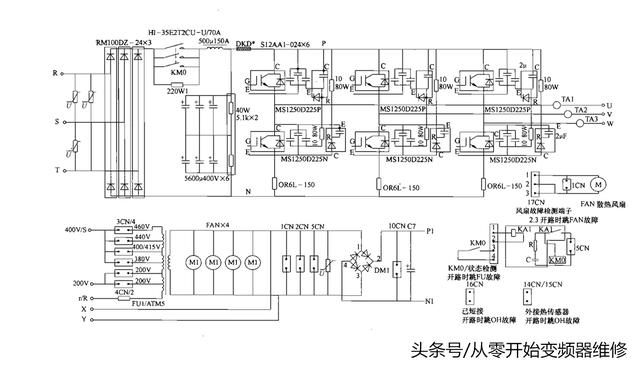

变频器结构图
ABB变频器过电流的故障维修方法。ABB变频器过电流的故障维修方法是根据变频器的结构组成和工作原理锁定引起过电流的大致部位后，在根据每个部位的电路特点，采用万用表或示波器对相关电路的关键测试点进行检测，从而查出损坏的电子元件或其它导致过电流的故障原因。就ABB变频器过电流的故障维修方法来说吧，首先要判断是电流检测电路出了故障造成本来没有过电流，但检测电路却向CPU电路汇报说有存在过电流故障。如果存在电流检测电路谎报军情的情况，则故障出在电流检测电路，如果不存在电流检测电路谎报军情的情况则故障出在逆变电路或驱动电路。

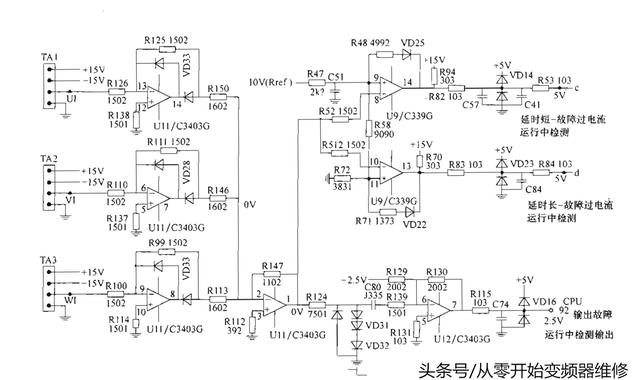

模拟信号/开关量信号处理电路
2、abb变频器工作原理（abb面板改中文）
abb变频器工作原理(abb面板改为中文)变频器助手2018-11-14 15:30:15
ABB变频器延迟一个
1、1拖1 PID配置:
1、ABB变频器一拖一接线:
注意:1)压力传感器反馈的信号为电流型，设置J1为电流，拨码向右；
2)11和12短路；
3)10和13中的一个为开始信号。
2.逆变器参数调整:
参数设定值
99.02 6=PID控制宏
10.02 1=DI1控制启停
11.02 7=外部2
13.04±20%(当实际信号为4-20ma或2-10V时)
16.01 0-不需要启动启用信号。
40.10 19(内部设定给定值)
40.11设置压力值(压力表量程的百分比，如目标8千克，量程16千克，设置为50%)
二、1拖3 PID配置:
ABB变频器三次延迟
1、ABB变频器一拖三接线
注意:1)压力传感器反馈的信号为电流型，设置J1为电流，拨码向右；
2)11和12短路；
3)10和13 on是启动信号；
4)10和16、17和18的连接是三台泵的启动联锁信号；
5)三个继电器分别连接到三台泵。
2.变频器参数设置
参数设定值
99.02 6=PID控制宏
10.02 1=DI1控制启停
11.02 7=外部2
13.04±20%(当实际信号为4-20ma或2-10V时)
14.01 31=PFC控制
14.02 31=PFC控制
14.03 31=PFC控制
16.01 0-不需要启动启用信号。
40.10 19(内部设定给定值)
40.11设置压力值(压力表量程的百分比，如目标8千克，量程16千克，设置为50%)
81.17 2=辅助机器的数量
81.27 3=辅助机器的数量
收集106条评论
本文关键词：abb变频器工作原理动漫视频，abb变频器工作原理视频教程，ABB变频器操作，ABB变频器原理，abb变频器工作原理接线图。这就是关于《abb变频器工作原理，abb面板改中文（ABB变频器过电流的故障您会修吗）》的所有内容，希望对您能有所帮助！
