1、单控、双控、三控开关怎么接线？老电工手把手教你接线再不求人

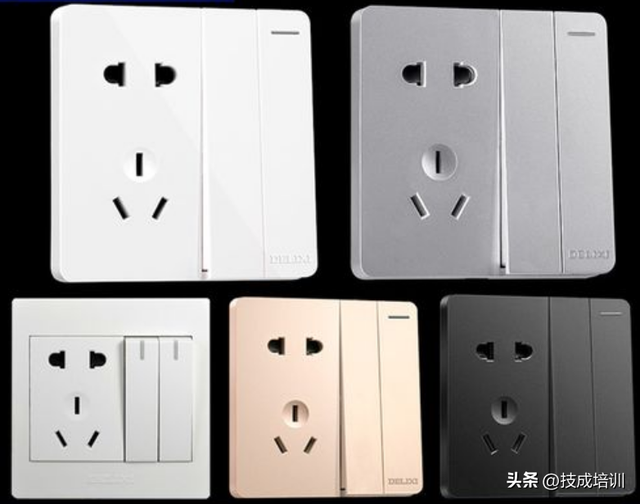

灯控开关几乎随处可见，对于电工而言，会接开关可以说是一种基本功。开关的种类型号繁多，根据按钮个数可以分为单开、双开、三开等，根据控制方式可以分为单控、双控、三控等。另外，有的开关还会带有插孔，如单开五孔开关、双开五孔等。

在讲开关接线前，有一点要说明一下，那就是开关控火不控零。不管是什么开关，其控制的都是火线，对于灯来说，其零线直接从电源端来，而火线从开关来。

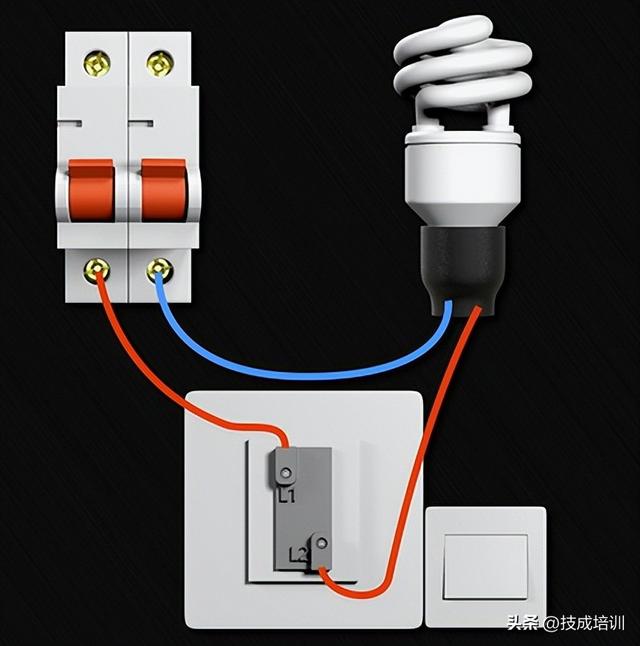

最简单的灯控开关就是单控开关，其接线如下图所示。单控开关接线面板上只有两个接线孔，一般标有L1、L2。此时开关控制火线的通断，从而控制灯回路的通断。

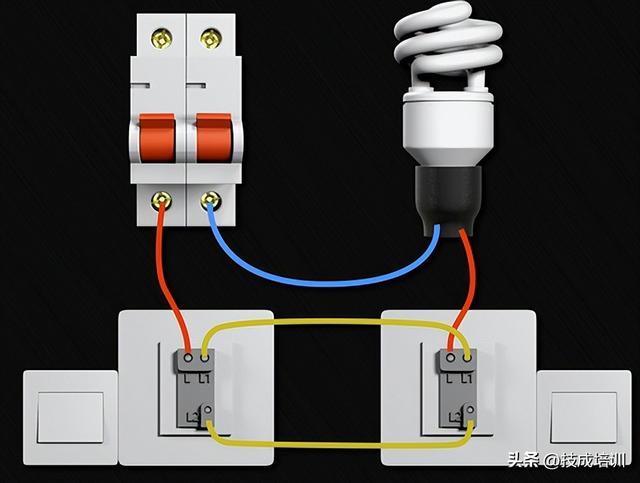

比单开稍复杂的是双控开关，其接线如下图所示。双控开关由于是为了实现两地控制，所以要成对出现，例如房间的灯可以在门口和床头两地控制。在双控开关中，两条双控线分别将两个开关的L1、L2连起来，即图中的黄色线所示。

在双控的基础上实现扩展，就变成了三控开关，其接线如下图所示。从双控开关到三控开关，其实就是在两个双控开关之间插入一个三控开关。一个三控开关就相当于两个双控开关，从下图三控开关的接线面板中也可以看出。显然，三控开关中的接线就类似于两个双控开关的接线，两条粉红控制线就分别将三控开关中的L11和L22、L12和L21连起来（也可以是L11连L21，L12连L22）。

从单控到双控再到三控，可以发现，这些开关面板上的接线孔标号是有规律的，一句话总结就是无下标控制有下标，下标少的控制下标多的。例如双控开关中，按下开关，L将在L1和L2中选择连通；三控开关中，按下开关，L1将在L11和L12中选择连通。

知道了开关的接线原则，那些带有插孔的开关，其接线就更简单了，如下图为双开五孔的接线，右边是两个双控开关，但图中只接了单控。左边为插座接线，分别是火零地三线。

依此类推，由于插座除火线外，还需要地线和零线，而开关只需要火线，所以其接线结构分明。另外，不管是开关还是插座，它们都是处于并联的关系。

看到这，你会接开关了吗？

2、双开双控开关接线图解，单开双控开关怎么样接图片

一个单开双控三根线，其余的线是零线 火线 地线，也就是说这里不但有开关还有插座，也是其他插座的分线点。第二个是你的双控是后改的，三根是双控，两根是原开关线 黄是地线

3、单控开关和双控开关接线图

单控AL接L,AL1接灯控制线。双控AL接L，AL1，AL2对联，第二个开关AL灯的控制线。

4、单开双控接线图

只是开关一盏灯，很好解决，火线接L端，控灯线接L1或L2任意一个就好(如果与户内安装的其它开关的方向不一致，就调换一致即可)。

5、

6、单开双控一根线怎么接，求图解？

不管任何需要控制的用电器，一条线是绝对不能控制的，至少需要两条线，一条电源来线，一条被控制的去线。一条线是根本没有办法控制用电器的。
